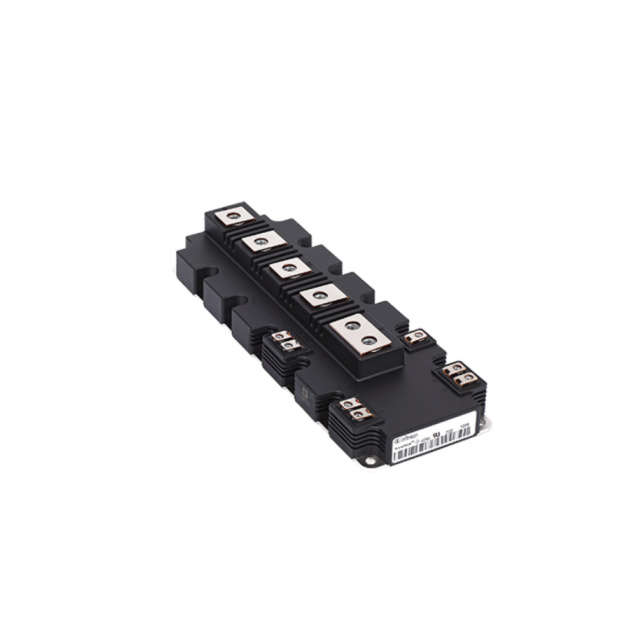

FF1400R17IP4PBOSA1

产品分类: IGBT模块
产品描述: 2个独立式 2.2V@ 15V,1400A 1.4KA 底座安装
供应商型号: FF1400R17IP4PBOSA1-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FF1400R17IP4PBOSA1

FF1400R17IP4PBOSA1概述

    FF1400R17IP4P IGBT Module 技术手册概述

    1. 产品简介


    FF1400R17IP4P 是一款高性能的IGBT模块(绝缘栅双极型晶体管模块),属于 PrimePACK™3 系列。该模块集成了采用 Trench/Feldstop 技术的第四代IGBT(IGBT4)及发射极控制二极管(Emitter Controlled Diode)。该模块适用于高功率转换器、电机驱动和风力发电机等多种工业应用。

    2. 技术参数


    - 电压特性
    - 集电极-发射极断态电压 (VCES):1700V
    - 最大集电极连续电流 (IC nom):1400A
    - 峰值集电极电流 (ICRM):2800A
    - 门极-发射极峰值电压 (VGES):±20V
    - 电气特性
    - 集电极-发射极饱和电压 (VCE sat):
    - 25°C 时:1.75V
    - 125°C 时:2.10V
    - 150°C 时:2.20V
    - 门极阈值电压 (VGEth):5.20-6.40V
    - 门极电荷 (QG):13.5 µC
    - 内部门极电阻 (RGint):1.6 Ω
    - 热特性
    - 芯片到散热器热阻 (RthJH):IGBT为27.4 K/W,二极管为50.5 K/W
    - 机械特性
    - 隔离耐压 (VISOL):4.0 kV AC, 1分钟
    - 防漏电指数 (CTI):> 400
    - 间隙距离 (Clearance):19.0mm
    - 爬电距离 (Creepage):33.0mm

    3. 产品特点和优势


    - 高短路能力:该模块具备出色的短路耐受能力,可在极端条件下稳定运行。
    - 高浪涌电流能力:能够承受瞬时高电流冲击,保证系统可靠性。
    - 高电流密度:通过优化设计实现高效功率传输,减少发热损耗。
    - 内置NTC温度传感器:集成的温度传感器可实时监控温度,确保安全可靠运行。

    4. 应用案例和使用建议


    - 典型应用:
    - 高功率转换器:用于高压变频器,提供稳定的电力转换。
    - 电机驱动:应用于电动机控制系统,提高效率并减少损耗。
    - 风力发电机:为大型风力发电机组提供高效的电力转换和管理。
    - 使用建议:
    - 在安装过程中应确保良好的散热条件,以避免因过热导致的损坏。
    - 定期检查温度传感器,确保系统正常工作。
    - 遵循制造商提供的应用说明进行接线和连接,确保电气安全。

    5. 兼容性和支持


    - 兼容性:该模块与其他高压IGBT模块和二极管具有良好的兼容性,适用于多种工业控制系统。
    - 支持:Infineon Technologies 提供全面的技术支持和售后服务,包括产品咨询、应用指导和技术文档下载。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何避免过热?
    - 解决方案:确保良好的散热设计,如合理布置散热器,保持适当的空气流通。

    - 问题2:温度传感器故障怎么办?
    - 解决方案:更换温度传感器,确保及时监控设备温度,防止设备过热。

    7. 总结和推荐


    FF1400R17IP4P IGBT模块凭借其卓越的电气性能和高可靠性,在高功率应用领域表现出色。其独特的设计和多方面的保护措施使其成为众多工业应用的理想选择。因此,我们强烈推荐使用该产品,并结合其详细的使用说明,以获得最佳的应用效果。

FF1400R17IP4PBOSA1参数

参数
最大集电极发射极饱和电压 -
配置 2个独立式
集电极电流 1.4KA
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.2V@ 15V,1400A
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF1400R17IP4PBOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF1400R17IP4PBOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF1400R17IP4PBOSA1 FF1400R17IP4PBOSA1数据手册

FF1400R17IP4PBOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 815.4432 ¥ 6824.2403
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6824.24
直接购买
加入购物车
