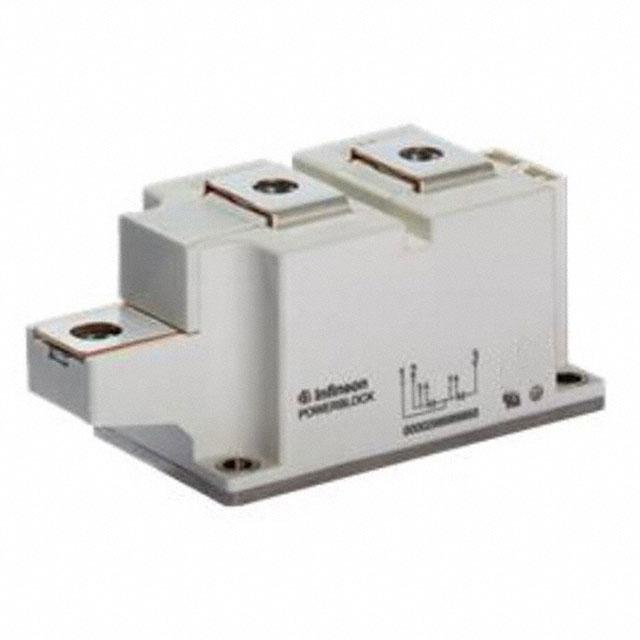

TD280N16SOFHPSA1

产品分类: 晶闸管/可控硅
产品描述: Infineon 晶闸管模块, 平均通态电流280A, Vrrm=1600V
供应商型号: 2186331
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 晶闸管/可控硅 TD280N16SOFHPSA1

TD280N16SOFHPSA1概述


    产品简介


    产品名称:Nez-Thyristor-Modul
    产品类型: 相控晶闸管模块
    主要功能:
    - 控制电力转换过程中的相位
    - 在启动时提供软启动功能
    - 适用于多种电力驱动和UPS系统
    应用领域:
    - 软启动器
    - 驱动系统的整流器
    - 功率控制器
    - UPS系统整流器
    - 电池充电器
    - 静态开关

    技术参数


    - 峰值反向阻断电压(VDRM/VRRM): 1600 V
    - 平均整流电流(ITAVM): 280 A (TC=85°C)
    - 浪涌电流(ITSM): 9000 A
    - 开启电压(VT0): 0.9 V
    - 导通电阻(rT): 0.82 mΩ
    - 热阻(RthJC): 0.110 K/W
    - 基板尺寸: 50 mm
    - 重量: 370 g

    产品特点和优势


    - Solder-Bond技术: 提高可靠性,减少焊接故障
    - 工业标准封装: 易于集成到现有系统中
    - 电绝缘基板: 确保安全性
    - 可选预涂导热材料(TIM): 改善散热性能

    应用案例和使用建议


    - 软启动器: 适用于需要平滑启动的大功率电机系统。
    - 驱动系统整流器: 高效稳定地将交流电转换为直流电,适用于各种电力驱动装置。
    - 静态开关: 提供快速可靠的电力切换功能,适用于不间断电源系统。
    使用建议:
    - 在设计电路时要考虑到散热问题,确保良好的冷却系统。
    - 对于高负载情况,需要额外的过载保护措施以避免长时间高电流运行带来的损害。

    兼容性和支持


    - 兼容性: 该模块设计符合行业标准,易于与多种设备和电路板连接。
    - 支持: IFBIP公司提供详细的技术文档和技术支持服务,以帮助用户解决问题并优化系统。

    常见问题与解决方案


    1. 问题: 模块无法正常触发。
    - 解决办法: 检查控制电压和电流是否在规定范围内,确认线路连接正确无误。

    2. 问题: 温度过高导致性能下降。
    - 解决办法: 加强散热措施,确保模块运行在安全温度范围内。

    总结和推荐


    总体评价:
    该Nez-Thyristor-Modul以其卓越的性能和可靠性在电力控制领域表现出色。特别是在驱动系统和UPS系统中,其优异的电流处理能力和低损耗使其成为理想的解决方案。
    推荐: 强烈推荐此产品用于需要高可靠性和高性能电力控制的应用场合。

TD280N16SOFHPSA1参数

参数
断态最大重复峰值漏电流 -
最大栅极触发电流 150mA
通态非重复峰值电流 9KA
SCR类型 -
断态电压 1.6KV
最大栅极峰值反向电压 -
开启状态电压 -
RMS通态电流 520A
最大栅极触发电压 2V
平均通态电流 280A
安装方式 底座安装
零件状态 在售
包装方式 托盘

TD280N16SOFHPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TD280N16SOFHPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 晶闸管/可控硅 INFINEON TECHNOLOGIES TD280N16SOFHPSA1 TD280N16SOFHPSA1数据手册

TD280N16SOFHPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
