IPW60R018CFD7XKSA1

产品分类: 场效应管(MOSFET)

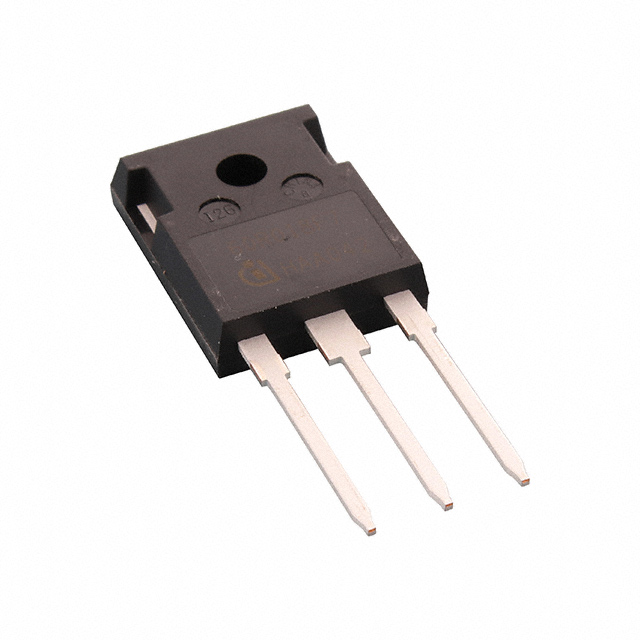

产品描述: Infineon N沟道增强型MOS管 CoolMOS系列, Vds=650 V, 111 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 2916148
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPW60R018CFD7XKSA1

IPW60R018CFD7XKSA1概述

    600V CoolMOS™ CFD7 Power Transistor IPW60R018CFD7

    1. 产品简介


    IPW60R018CFD7 是一款基于CoolMOS™ CFD7技术的高电压功率MOSFET,专为软开关拓扑(如零电压开关全桥和LLC)优化设计。CoolMOS™ CFD7平台旨在提供最佳的反向恢复电荷(Qrr)、最低的导通电阻(RDS(on))和快速的栅极充电,从而实现高效能和高可靠性。本产品广泛应用于服务器、电信和电动汽车充电桩等领域,能够满足工业标准要求。

    2. 技术参数


    以下是IPW60R018CFD7的主要技术规格和性能参数:
    - 最大漏源电压 (VDS):650V
    - 最大导通电阻 (RDS(on)):18 mΩ
    - 典型栅极电荷 (Qg):251 nC
    - 脉冲漏电流 (ID,pulse):495 A
    - 输出能量存储 (Eoss @ 400V):28.8 µJ
    - 体二极管峰值反向恢复电流 (Irrm):13 A
    - 体二极管反向恢复时间 (trr):223~446 ns
    - 栅极电阻 (RG):2.7 Ω

    3. 产品特点和优势


    - 超快体二极管:提高电路的高频性能。
    - 低栅极电荷:降低功耗并减少开关损耗。
    - 同类最佳的反向恢复电荷 (Qrr):改善开关性能,减小电磁干扰。
    - 改进的MOSFET反向二极管 (dv/dt) 和 (di/dt) 抗扰性:提高电路的稳定性和抗干扰能力。
    - 最低的FOM (RDS(on) Qg 和 RDS(on) Eoss):优化性能与成本。
    - 同类最佳的导通电阻 (RDS(on)):提高效率和可靠性。
    优势:
    - 卓越的硬整流抗扰性:适用于硬整流应用。
    - 在谐振拓扑中的最高可靠性:提供更稳定的运行环境。
    - 最高效率与易于使用的性能折衷:简化设计流程。
    - 提高功率密度的解决方案:适合紧凑型设计。

    4. 应用案例和使用建议


    IPW60R018CFD7适合用于软开关拓扑,特别是在零电压开关全桥和LLC应用中表现优异。实际应用中,可以在服务器、电信设备和电动汽车充电桩中见到其身影。为了确保最佳性能,建议在并联MOSFET时使用铁氧体磁珠或单独的顶部。

    5. 兼容性和支持


    IPW60R018CFD7采用PG-TO247-3封装,与市场上常见的TO247封装兼容。厂商提供了详尽的技术文档和支持资源,包括应用指南和仿真模型。

    6. 常见问题与解决方案


    - 问题1:如何避免并联MOSFET的热失控?
    解决方案:使用铁氧体磁珠或单独的顶部以均衡电流分布。

    - 问题2:在高温环境下如何保持MOSFET的性能稳定?
    解决方案:选择适当的散热措施,如增加散热片或使用水冷系统。

    7. 总结和推荐


    综上所述,IPW60R018CFD7是一款高效的功率MOSFET,具备出色的软开关拓扑应用性能。其在谐振拓扑中的高效、可靠和易于实施的特点使其成为服务器、电信和电动汽车充电桩等领域的理想选择。因此,我们强烈推荐使用这款产品。

IPW60R018CFD7XKSA1参数

参数
栅极电荷 251nC@ 10 V
最大功率耗散 416W(Tc)
Vgs-栅源极电压 20V
FET类型 1个N沟道
Vds-漏源极击穿电压 600V
Id-连续漏极电流 101A
配置 独立式
通道数量 1
Rds(On)-漏源导通电阻 18mΩ@ 58.2A,10V
Vgs(th)-栅源极阈值电压 4.5V@2.91mA
Ciss-不同 Vds 时的输入最大电容 9.901nF@400V
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPW60R018CFD7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPW60R018CFD7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPW60R018CFD7XKSA1 IPW60R018CFD7XKSA1数据手册

IPW60R018CFD7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.4707
5+ ¥ 93.5719
10+ ¥ 85.7742
50+ ¥ 85.7742
100+ ¥ 84.2147
250+ ¥ 84.2147
库存: 203
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.47
