IKW20N60TFKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 600 V, 最大 41 A
供应商型号: 2480889
供应商: 海外现货
标准整包数: 1

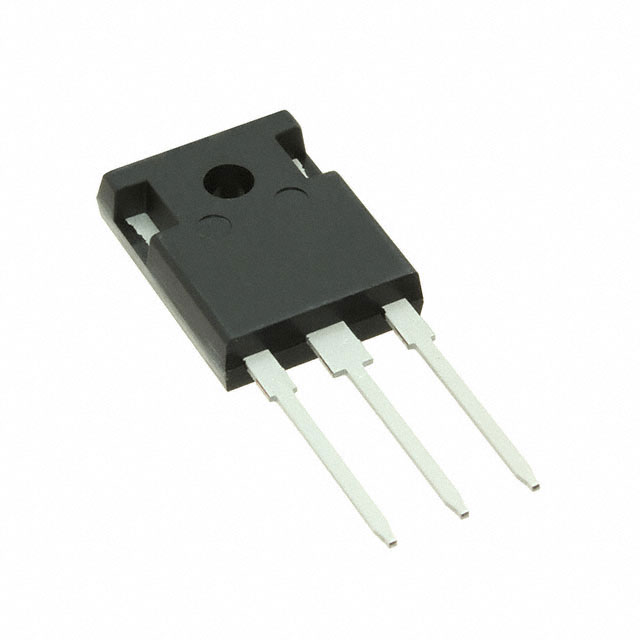

INFINEON TECHNOLOGIES IGBT单管 IKW20N60TFKSA1

IKW20N60TFKSA1概述

    IGBT Selection Guide: Technical Overview and Application Insights

    产品简介


    IGBT(绝缘栅双极型晶体管)是一种高效的电力电子开关器件,广泛应用于各种电力转换和控制电路中。IGBT能够快速切换高电流和电压,适用于工业驱动、家电、光伏逆变器、不间断电源(UPS)、焊接设备及更多场合。IGBT的关键优势在于其低导通损耗和高效率,使其成为电力转换应用的理想选择。

    技术参数


    IGBT的关键技术参数如下:
    | 参数 | 描述 |

    | 最大集电极-发射极电压 (VCE(max)) | 通常为600V至1600V |
    | 最大连续集电极电流 (IC(max)) | 范围从2.5A到120A |
    | 导通压降 (VCE(sat)) | 从1.65V到2.1V |
    | 关断能量 (Eoff) | 0.039mJ至3.3mJ |
    | 开启能量 (Eon) | 0.047mJ至2.4mJ |
    | 反向恢复电荷 (Qrr) | 0.056mC至1.8mC |
    | 开关频率 (F) | 2Hz至120kHz |
    | 封装类型 | TO-247, TO-263, TO-220, DPAK等 |

    产品特点和优势


    - 低导通损耗:得益于先进的TRENCHSTOP技术,IGBT能在高频率下运行时保持低损耗。
    - 高可靠性:采用坚固耐用的设计,能够在严苛的工作环境下提供稳定的性能。
    - 灵活性:多种型号和封装可选,适应不同应用场景的需求。
    - 易于驱动:具备软开关特性,降低了驱动电路的设计复杂度。

    应用案例和使用建议


    - 太阳能逆变器:IGBT在太阳能逆变器中发挥关键作用,通过调节输出电压来实现高效能量转换。建议选用具有较高开关频率的IGBT,以提高转换效率。
    - 工业驱动:在三相电机控制系统中,IGBT能有效降低能耗并提高系统响应速度。根据应用需求选择合适的IGBT类型和型号至关重要。
    - 焊接设备:IGBT用于控制焊接电流,确保焊接质量。选择具有高抗短路能力的IGBT可以增强系统的鲁棒性。

    兼容性和支持


    Infineon提供了广泛的IGBT产品线,兼容多种标准封装,便于与现有电路板设计集成。此外,厂商还提供详尽的技术文档、应用指南和支持服务,助力用户快速完成设计和调试。

    常见问题与解决方案


    - 问题:IGBT过热
    解决方案:检查散热系统是否工作正常,必要时更换更大尺寸的散热片。
    - 问题:IGBT无法正常开关
    解决方案:检查驱动电路是否正确配置,确保驱动信号强度足够。
    - 问题:IGBT出现异常噪声
    解决方案:确认PCB布局合理,减少寄生电感和电容的影响。

    总结和推荐


    总体而言,Infineon的IGBT系列凭借其卓越的性能和广泛的适用性,在各类电力转换和控制应用中表现出色。特别是TRENCHSTOP技术的应用,显著提升了器件的可靠性和效率。我们强烈推荐使用这些产品,尤其是对于那些对系统性能和可靠性要求较高的场合。无论是工业自动化还是新能源应用,Infineon的IGBT都是值得信赖的选择。

IKW20N60TFKSA1参数

参数
集电极电流 40A
最大功率耗散 166W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.5V
配置 独立式
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IKW20N60TFKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKW20N60TFKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKW20N60TFKSA1 IKW20N60TFKSA1数据手册

IKW20N60TFKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
