FP40R12KT3BOSA1

产品分类: IGBT模块
产品描述: 210W 三相反相器 2.3V@ 15V,40A 55A 底座安装
供应商型号: 18E1-FP40R12KT3BOSA1
供应商: 国内现货
标准整包数: 10

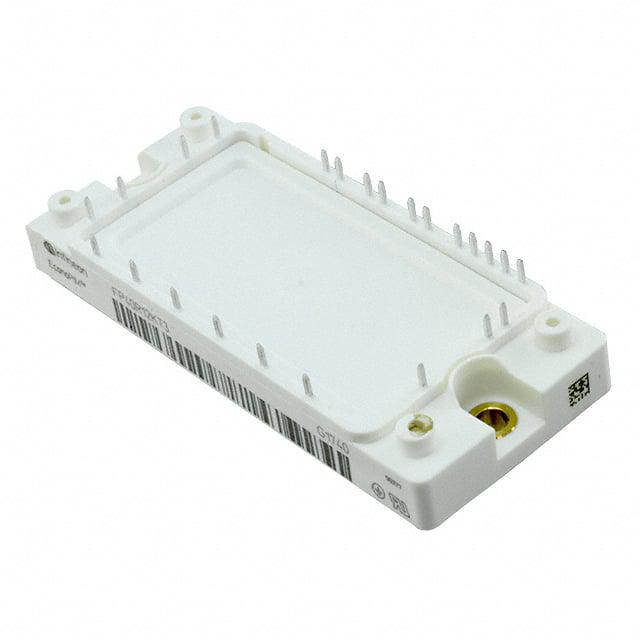

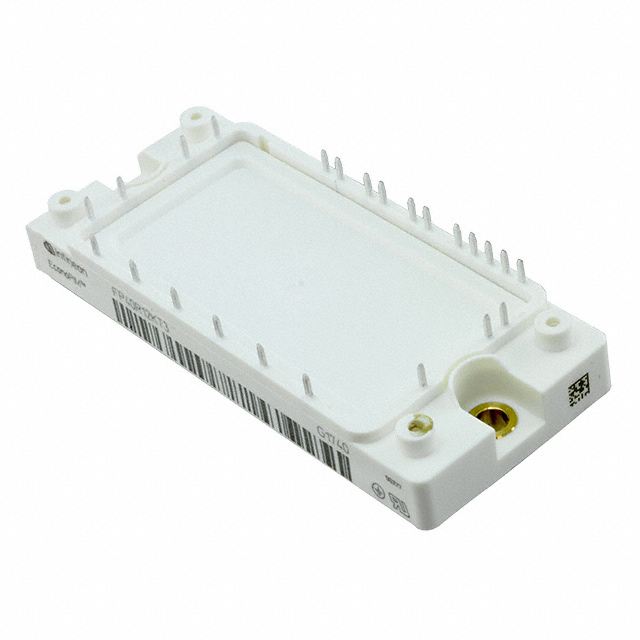

INFINEON TECHNOLOGIES IGBT模块 FP40R12KT3BOSA1

FP40R12KT3BOSA1概述


    产品简介


    FP40R12KT3 IGBT-模块
    FP40R12KT3 是一款专为变频器(逆变器)设计的绝缘栅双极型晶体管(IGBT)模块。它集成了一个IGBT和两个续流二极管,主要用于高功率开关应用,例如工业驱动器、光伏逆变器、不间断电源(UPS)和电动汽车中的电机控制。该模块具备高性能和高可靠性,能够在苛刻的电气和热环境中稳定运行。

    技术参数


    以下是FP40R12KT3 IGBT模块的关键技术参数:
    - 最大额定值:
    - 集电极-发射极间断态电压(VCES):1200V
    - 持续直流集电极电流(IC):25℃时40A,150℃时55A
    - 重复峰值集电极电流(ICRM):1毫秒脉冲宽度下80A
    - 总功耗(Ptot):25℃时210W
    - 栅极-发射极峰值电压(VGES):±20V
    - 热阻(RthJC):0.60 K/W
    - 特征值:
    - 集电极-发射极饱和电压(VCE sat):25℃时1.80V,125℃时2.05V
    - 栅极阈值电压(VGEth):25℃时5.0V
    - 栅极电荷(QG):0.33 µC
    - 输入电容(Cies):1 MHz频率下2.50 nF
    - 反向传输电容(Cres):1 MHz频率下0.09 nF

    产品特点和优势


    FP40R12KT3 IGBT模块具有以下显著特点和优势:
    - 高效能:出色的饱和电压(VCE sat)和低栅极电荷(QG),确保高效的能量转换。
    - 高可靠性:通过严格的短路行为测试,能够承受高达1200V的断态电压。
    - 宽温范围:工作温度范围从-40°C到125°C,适用于各种恶劣环境。
    - 低热阻:低至0.60 K/W的热阻,提高了散热效率,延长了使用寿命。
    - 快速开关特性:快速的开关延迟时间和上升时间,适用于高频应用。

    应用案例和使用建议


    FP40R12KT3 IGBT模块广泛应用于各类变频器、光伏逆变器和电机控制系统。以下是一些典型的应用案例及使用建议:
    - 工业驱动器:用于电机控制,可以通过调整输出电压来实现电机速度调节。建议使用合适的冷却系统以保持IGBT在安全的工作温度范围内。
    - 光伏逆变器:用于将太阳能电池板产生的直流电转换为交流电。建议选择符合标准的外部电容和电感,以减少寄生效应。
    - 不间断电源(UPS):用于应急供电,需要IGBT在瞬间提供大电流的能力。建议定期检查散热系统,确保模块正常工作。

    兼容性和支持


    FP40R12KT3 IGBT模块可与其他兼容的IGBT模块和辅助电路配合使用。Infineon提供了详尽的技术文档和支持,包括应用指南和维修服务。对于特定应用的需求,客户可以联系Infineon的销售和技术支持团队获取更多帮助。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决办法:
    - 问题:过高的热阻导致模块温度过高
    - 解决方法:增加散热片或改进散热系统,确保IGBT在安全温度范围内工作。

    - 问题:频繁的短路行为导致IGBT损坏
    - 解决方法:检查外部电路设计,确保输入电压和电流在规定的范围内,必要时增加过载保护装置。

    总结和推荐


    FP40R12KT3 IGBT模块凭借其高效的能量转换能力、宽泛的工作温度范围和高可靠性,在众多应用场合中表现出色。经过严格测试和验证,这款模块是理想的工业和电力电子系统的首选。我们强烈推荐在需要高功率开关和可靠性的应用中使用FP40R12KT3 IGBT模块。如果您有任何疑问或需求,欢迎联系Infineon的技术支持团队获取进一步的帮助。

FP40R12KT3BOSA1参数

参数
配置 三相反相器
集电极电流 55A
最大功率耗散 210W
VCEO-集电极-发射极最大电压 2.3V@ 15V,40A
最大集电极发射极饱和电压 -
安装方式 底座安装
零件状态 停产
包装方式 散装

FP40R12KT3BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP40R12KT3BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP40R12KT3BOSA1 FP40R12KT3BOSA1数据手册

FP40R12KT3BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
