首页  >  产品百科  >  TT570N16KOFHPSA2

TT570N16KOFHPSA2

产品分类: 晶闸管/可控硅
产品描述: 250mA 600A 900A 17KA 1.6KV 2.2V 底座安装 124mm*60mm*52mm
供应商型号: J-IFNO-0106468
供应商: Chip1stop
标准整包数: 1

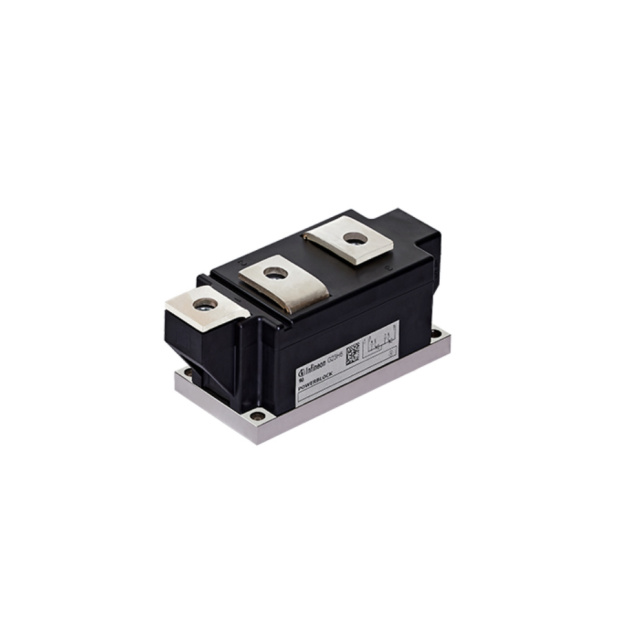

INFINEON TECHNOLOGIES 晶闸管/可控硅 TT570N16KOFHPSA2

TT570N16KOFHPSA2概述

    Netz-Thyristor-Modul (Phase Control Thyristor Module) TT570N16KOF

    1. 产品简介


    TT570N16KOF是一款由Infineon-BIP制造的相控晶闸管模块。它采用压力接触技术,具有高可靠性,适用于多种工业应用。这款模块主要用于软启动器、驱动系统整流器、瞬时短路保护、电源控制器以及不间断电源(UPS)等场合。它的主要功能是在高功率条件下控制电流流动,保证系统的稳定运行。

    2. 技术参数


    TT570N16KOF的主要技术规格如下:
    - 最大重复峰值正向和反向关断电压 (VDRM/VRRM): 1600 V
    - 最大平均正向电流 (ITAVM): 600 A (在85°C时)
    - 最大浪涌电流 (ITSM): 17000 A
    - 导通电压 (VT0): 0.8 V
    - 通态电阻 (rT): 0.23 mΩ
    - 结至外壳热阻 (RthJC): 0.058 K/W
    - 基板尺寸: 60 mm
    - 重量: 1450 g

    3. 产品特点和优势


    TT570N16KOF的主要特点包括:
    - 高可靠性的压力接触技术
    - 先进的中等功率技术 (AMPT)
    - 工业标准封装
    - 电气隔离基板
    这些特点使其在各种应用中表现出色,尤其是在需要高功率和稳定性的场合。其竞争优势在于其高可靠性、宽泛的工作温度范围和卓越的热管理能力。

    4. 应用案例和使用建议


    TT570N16KOF广泛应用于以下领域:
    - 软启动器:用于电机启动,减少启动电流和电压冲击。
    - 驱动系统整流器:提供高效的电流控制。
    - 瞬时短路保护:用于保护电路免受瞬时过载的影响。
    - 电源控制器:调节和分配电能。
    - 不间断电源 (UPS):提供备用电源,确保电力供应的连续性。
    使用建议:
    - 在安装过程中需严格遵循安装扭矩要求,以确保可靠的电气连接。
    - 对于高功率应用,确保散热良好,以避免过热。
    - 对于不同应用条件下的负载情况,应根据负载曲线选择合适的模块规格。

    5. 兼容性和支持


    TT570N16KOF支持与多种设备和组件的兼容,能够无缝集成到现有的系统中。此外,制造商Infineon-BIP提供了全面的技术支持和维护服务,包括应用指南和故障排除文档,以帮助用户最大限度地发挥产品的性能。

    6. 常见问题与解决方案


    以下是一些常见的问题及对应的解决方案:
    - 问题:模块出现过热现象
    - 解决方案: 检查散热系统是否正常工作,确保足够的冷却条件。增加外部散热片或风扇来提高散热效率。

    - 问题:启动时模块不触发
    - 解决方案: 检查接线是否正确且牢固,确认触发信号的电压和电流符合要求。必要时调整控制信号的强度。
    - 问题:模块电流波动较大
    - 解决方案: 检查负载稳定性,确保负载条件符合设计要求。如果负载波动较大,考虑增加缓冲装置或稳压器。

    7. 总结和推荐


    TT570N16KOF是一款性能卓越、应用广泛的相控晶闸管模块,适用于需要高可靠性和高效电流控制的应用场景。其先进的技术和可靠的性能使其在市场上具有较强的竞争力。我们强烈推荐在需要高功率和稳定性的应用中使用这款模块,同时强烈建议与制造商的技术支持团队保持联系,以便获得最佳的使用效果。

TT570N16KOFHPSA2参数

参数
平均通态电流 600A
SCR类型 -
断态最大重复峰值漏电流 -
最大栅极峰值反向电压 -
最大栅极触发电压 2.2V
最大栅极触发电流 250mA
通态非重复峰值电流 17KA
断态电压 1.6KV
开启状态电压 -
RMS通态电流 900A
长*宽*高 124mm*60mm*52mm
安装方式 底座安装
零件状态 在售
包装方式 散装

TT570N16KOFHPSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TT570N16KOFHPSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 晶闸管/可控硅 INFINEON TECHNOLOGIES TT570N16KOFHPSA2 TT570N16KOFHPSA2数据手册

TT570N16KOFHPSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 222 ¥ 1969.695
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1969.69
直接购买
加入购物车
