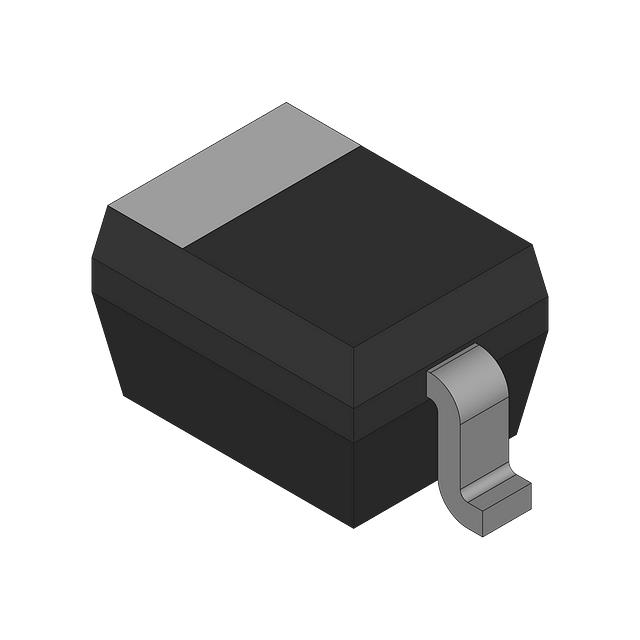

BB535E7904

产品分类: 变容二极管
产品描述: 30V 0.0000023uF 独立式 9.8 SOD 贴片安装 1.7mm*1.25mm*1.05mm
供应商型号:
供应商:
标准整包数: 0
INFINEON TECHNOLOGIES 变容二极管 BB535E7904

BB535E7904概述

    BB535/BB555 硅调谐二极管技术手册

    产品简介


    BB535 和 BB555 系列硅调谐二极管是专为超高频(UHF)电视调谐器设计的高性能元件。这些二极管具备高电容比、低串联电感和低串联电阻等优点,广泛应用于电视机和其他高频电路中。

    技术参数


    以下是 BB535/BB555 系列硅调谐二极管的主要技术参数:
    - 封装类型:
    - BB535:SOD323
    - BB555:SCD80
    - BB555-02V:SC79
    - 配置:
    - 单个二极管
    - 串联电感:
    - BB535:1.8 nH
    - BB555:0.6 nH
    - BB555-02V:0.6 nH
    - 最大额定值(在 TA = 25°C 下,除非另有说明):
    - 反向电压 VR:30 V
    - 峰值反向电压 VRM:35 V
    - 正向电流 IF:20 mA
    - 工作温度范围 Top:-55 ... 150°C
    - 存储温度 Tstg:-55 ... 150°C
    - 电气特性(在 TA = 25°C 下,除非另有说明):
    - 直流特性:
    - 反向电流 IR:10 nA (VR = 30 V),200 nA (VR = 30 V, TA = 85°C)
    - 交流特性:
    - 二极管电容 CT:14.01 pF (VR = 1 V, f = 1 MHz),2.05 pF (VR = 25 V, f = 1 MHz)
    - 电容比 CT1/CT28:8.2 - 8.9
    - 串联电阻 rS:0.58 Ω (VR = 3 V, f = 470 MHz)
    - 串联电感 LS:0.6 nH

    产品特点和优势


    BB535/BB555 系列硅调谐二极管具有以下几个显著特点和优势:
    - 高电容比:高电容比使得这些二极管能够在较宽的频率范围内提供良好的调谐性能。
    - 低串联电感和电阻:低串联电感和电阻有助于减少信号失真,提高电路的整体性能。
    - 一致性好:由于采用“在线”匹配装配工艺,这些二极管表现出优异的一致性和匹配度。
    - 环保设计:Pb-free(RoHS 合规)包装,符合环保要求。

    应用案例和使用建议


    这些二极管主要用于 UHF-TV 调谐器,特别是在需要高精度和稳定性的场合。例如,在某些复杂的 TV 接收系统中,它们可以提供稳定的调谐性能。为了确保最佳性能,建议在使用时注意以下几点:
    - 选择适当的二极管型号,以适应不同的应用需求。
    - 在安装时要注意正确区分阴极和阳极。
    - 确保二极管的工作温度在其允许范围内,避免过热。

    兼容性和支持


    BB535/BB555 系列硅调谐二极管与其他标准电子元件兼容。Infineon Technologies AG 提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些问题及其解决办法:
    - 问题1:二极管出现过热现象。
    - 解决办法:检查电路是否过载,确保工作温度不超过规定范围。

    - 问题2:二极管反向电压超过额定值。
    - 解决办法:重新检查电路设计,确保所有组件的工作条件都在安全范围内。

    总结和推荐


    BB535/BB555 系列硅调谐二极管以其高性能、高可靠性和良好的环境适应性成为 UHF-TV 调谐器的理想选择。其卓越的电容比、低串联电感和电阻,以及出色的匹配度使其在多种应用中表现出色。强烈推荐在需要高性能调谐二极管的应用中使用这些产品。

BB535E7904参数

参数
配置 独立式
电容比 9.8
Vr-反向电压 30V
二极管电容 0.0000023uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
长*宽*高 1.7mm*1.25mm*1.05mm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

BB535E7904厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BB535E7904数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 变容二极管 INFINEON TECHNOLOGIES BB535E7904 BB535E7904数据手册

BB535E7904封装设计

查看详情并下载
Symbol
Footprint
3D Model
