首页  >  产品百科  >  PVR1300NPBF

PVR1300NPBF

产品分类: 固态继电器
产品描述: AC,DC 5Ω 0V~100V 360mA 1.2V(DC) 0V(DC)~100V(DC) DIP-16 通孔安装 19.1mm(长度)*4.9mm(高度)
供应商型号: PVR1300NPBF-ND
供应商: Digi-Key
标准整包数: 1

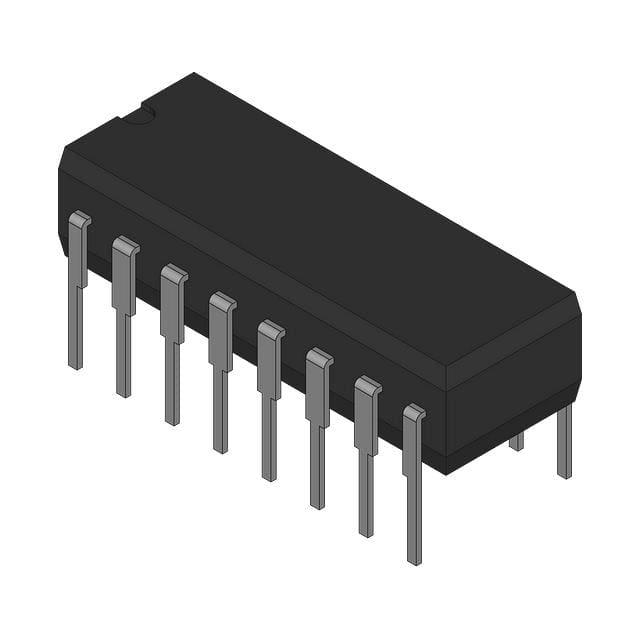

INFINEON TECHNOLOGIES 固态继电器 PVR1300NPBF

PVR1300NPBF概述


    产品简介


    PVR13系列交流/直流继电器是一种双极、常开型固态继电器,专门用于替换一般用途模拟信号切换的电磁继电器。该继电器采用了国际整流器公司(International Rectifier)的HEXFET功率MOSFET作为输出开关,由新型结构的集成电路光伏发生器驱动。通过GaAlAs发光二极管(LED)发出的辐射光控制输出开关,与光伏发生器实现光学隔离。

    技术参数


    - 绝缘耐压:输入-输出端 1500 VRMS
    - 绝缘电阻:输入-输出端 @ 500VDC 1012 Ω
    - 最大电容:输入-输出端 1.0 pF
    - 最高焊锡温度:1.6mm以下 260°C
    - 工作温度范围:操作 -40°C 到 +85°C,储存 -40°C 到 +100°C
    输入特性
    - 最小控制电流:直流 2.0 mA @ 25°C
    - 最大负载电流:交流 360 mA(峰值)
    - 最大热偏移电压:0.2 µV
    - 最小关断状态dv/dt:1000 V/µs
    - 典型输出电容:12 pF @ 50VDC
    输出特性
    - 工作电压范围:±100 V(峰值)
    - 最大负载电流:40°C时 ILED = 5mA
    - 上升时间:@25°C 最大 T(on) @ 12mA控制,100 mA负载,100 VDC 150 µs
    - 下降时间:@25°C 最大 T(off) @ 12mA控制,100 mA负载,100 VDC 125 µs
    - 最大导通电阻:25°C时(脉冲)50 mA负载,5mA控制
    - 最小关断电阻:25°C @ 80 VDC PVR1300 108 Ω

    产品特点和优势


    PVR13系列继电器通过提供固态的优势,如长寿命、快速响应速度、低启动功耗、无反弹操作、低热偏移电压和微型封装,克服了传统电磁继电器和簧片继电器的局限性。这些特点使得它适用于多种应用场合,如过程控制、数据采集、测试设备和多路复用扫描。

    应用案例和使用建议


    - 过程控制:PVR13系列可用于需要高精度测量和可靠性的工业过程控制系统中。
    - 数据采集:适用于需要准确且稳定信号处理的数据采集系统。
    - 测试设备:在自动测试设备中,PVR13可以提高系统的整体性能。
    - 多路复用和扫描:利用其高速切换能力,PVR13在多路复用和扫描系统中表现出色。
    使用建议:
    - 在使用过程中要注意散热,尤其是在高电流环境下。
    - 避免过载以延长使用寿命。
    - 注意输入控制电流范围,避免超过安全阈值。

    兼容性和支持


    - 兼容性:该继电器可与标准的16引脚DIP插座兼容。
    - 支持和服务:国际整流器公司为用户提供详尽的技术支持和维护服务。用户可以通过访问官方网站获得更多的信息和支持。

    常见问题与解决方案


    1. 问题:继电器响应时间不稳定
    - 解决方法:检查输入电流是否在规定的范围内。确保控制电流平稳且无波动。
    2. 问题:继电器无法正常开启
    - 解决方法:确认输入控制电压是否达到所需的阈值。必要时调整电路设计。
    3. 问题:发热问题导致性能下降
    - 解决方法:使用适当的散热措施,如增加散热片或风扇,改善热管理。

    总结和推荐


    PVR13系列继电器以其长寿命、快速响应、高精度和微型封装等特点,在众多应用领域表现出色。其独特的固态技术使其在长期使用中具有较高的可靠性。因此,我们强烈推荐该系列产品用于需要高性能和可靠性的各种应用中。

PVR1300NPBF参数

参数
负载电流额定值 360mA
输出类型 AC,DC
负载电压 0V~100V
输入电压 1.2V(DC)
控制电压 0V(DC)~100V(DC)
开关功能 -
最大导通电阻
长*宽*高 19.1mm(长度)*4.9mm(高度)
通用封装 DIP-16
安装方式 通孔安装
包装方式 散装,管装

PVR1300NPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

PVR1300NPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 固态继电器 INFINEON TECHNOLOGIES PVR1300NPBF PVR1300NPBF数据手册

PVR1300NPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
