IPL60R095CFD7AUMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOSFET 晶体管 + 二极管 CoolMOS系列, Vds=650 V, 97 A, ThinkPAK 8 x 8封装, 表面贴装, 5引脚
供应商型号: IPL60R095CFD7AUMA1
供应商: 国内现货
标准整包数: 2
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPL60R095CFD7AUMA1

IPL60R095CFD7AUMA1概述


    产品简介

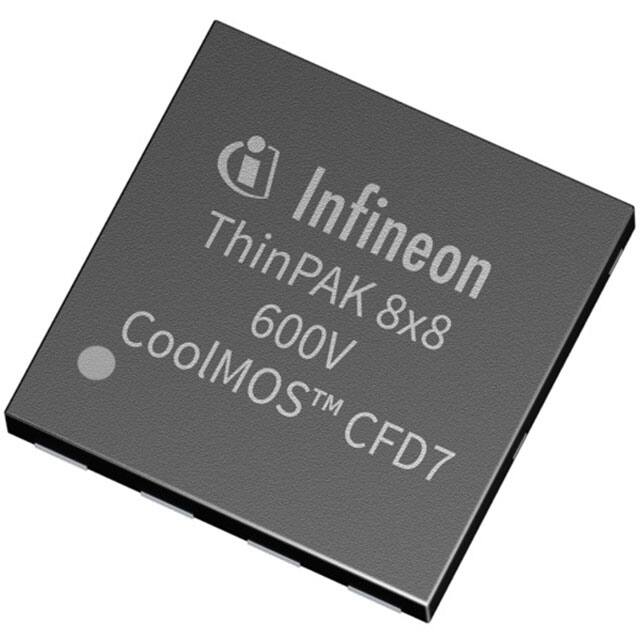

    600 V CoolMOS™ CFD7 SJ MOSFET
    Infineon 的CoolMOS™ CFD7系列是最新一代的高压超级结(SuperJunction)MOSFET技术,具有集成的快速体二极管。该系列产品是CoolMOS™ 7系列的一部分,适用于高功率开关电源(SMPS)应用中的谐振拓扑结构,如服务器、通信设备和电动汽车充电站。它旨在满足现代电源转换设计中的高效率和高可靠性需求。

    技术参数


    - 电压额定值:600V
    - 集成体二极管:快速体二极管
    - 导通电阻 (RDS(on)):低至70 mΩ
    - 栅极电荷 (Qg):优化降低
    - 反向恢复电荷 (Qrr):最高降低69%
    - 反向恢复时间 (trr):市场最低
    - 封装类型:TO-263、D²PAK、TO-252、DPAK、ThinPAK 8x8、TO-220、TO-220 FullPAK、TO-247、TOLL、DDPAK、QDPAK
    - 应用温度范围:-55°C 至 +175°C

    产品特点和优势


    CoolMOS™ CFD7凭借其快速的体二极管、优化的反向恢复电荷(Qrr)和极低的反向恢复时间(trr),为软开关拓扑提供了无与伦比的高效能和可靠性。此外,它的低导通电阻(RDS(on))使得设计者能够实现更高的功率密度。具体优势包括:
    - 最佳的反向恢复电荷(Qrr)
    - 优化的栅极电荷(Qg)和输出电容(Eoss)
    - 高可靠性
    - 优越的易用性
    - 提高的功率密度解决方案

    应用案例和使用建议


    CoolMOS™ CFD7适用于多种应用,特别是在服务器、电信基础设施和电动汽车充电桩中。例如,在2kW零电压开关(ZVS)拓扑和3kW LLC转换器中,与竞争对手相比,CoolMOS™ CFD7可提供高达1.45%的效率提升。对于设计者而言,采用CoolMOS™ CFD7时应注意以下几点:
    - 电路设计优化:确保电路设计中充分考虑MOSFET的快速恢复特性,避免过高的寄生电感和电容。
    - 散热管理:由于高频操作可能导致较高的热耗散,合理的散热设计是必要的。
    - EMI控制:考虑采取措施减少电磁干扰,例如合理布局电路板和添加滤波器。

    兼容性和支持


    CoolMOS™ CFD7与Infineon的2EDN EiceDRIVER™系列兼容,这使得系统设计更为灵活和高效。此外,Infineon提供全面的技术支持和应用指南,帮助客户更好地理解和利用这些产品的潜力。如有需要,可以联系当地的Infineon办事处获取更多详细信息和支持。

    常见问题与解决方案


    根据技术手册,以下是一些用户可能遇到的问题及相应的解决办法:
    - Q: 高频操作下发热严重
    - A: 增加散热片面积或采用水冷散热以改善散热效果。

    - Q: 反向恢复电荷高
    - A: 检查电路设计,确保选择合适的MOSFET型号,降低电感负载并优化驱动电路。
    - Q: 电磁干扰
    - A: 调整PCB布线,尽量缩短信号路径;使用屏蔽线缆和适当的滤波器。

    总结和推荐


    CoolMOS™ CFD7作为一款高性能、高可靠性的MOSFET产品,不仅具备优秀的电气特性和紧凑的封装设计,还能在高效率和高功率密度方面提供卓越表现。它特别适合于服务器、电信设备和电动汽车充电桩等高功率应用场合。综合考虑其出色的技术性能和广泛的应用范围,强烈推荐设计师和技术人员选用CoolMOS™ CFD7系列MOSFET。

IPL60R095CFD7AUMA1参数

参数
Rds(On)-漏源导通电阻 95mΩ@ 1.4A,10V
配置 独立式
Vds-漏源极击穿电压 600V
栅极电荷 51nC@ 10 V
Id-连续漏极电流 25A
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4.5V@ 570µA
Ciss-不同 Vds 时的输入最大电容 2.103nF@400V
通道数量 1
最大功率耗散 147W(Tc)
FET类型 1个N沟道
通用封装 VSON-4
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

IPL60R095CFD7AUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPL60R095CFD7AUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPL60R095CFD7AUMA1 IPL60R095CFD7AUMA1数据手册

IPL60R095CFD7AUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
