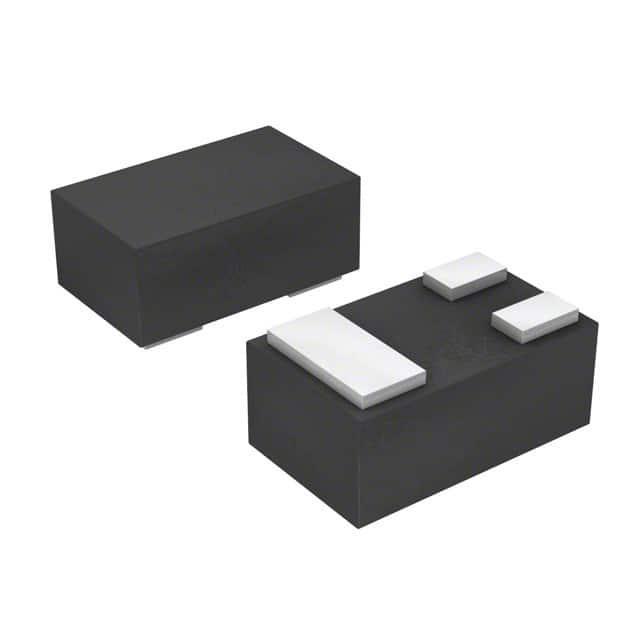

BC857BL3E6327XTMA1

产品分类: 三极管(BJT)
产品描述: 650mV@ 5mA,100mA PNP 250mW 5V 15nA 50V 45V 100mA 贴片安装
供应商型号: AV-E-BC857BL3E6327XTMA1
供应商: Avnet
标准整包数: 15000
INFINEON TECHNOLOGIES 三极管(BJT) BC857BL3E6327XTMA1

BC857BL3E6327XTMA1概述


    产品简介


    BC856...-BC860... PNPN PNP硅双极晶体管
    BC856...-BC860... 是一款适用于音频输入阶段和驱动应用的PNP硅双极晶体管。该系列晶体管具有高电流增益(hFE)、低集电极-发射极饱和电压(VCEsat)和低30 Hz至15 kHz范围内的噪声。BC856...-BC860... 系列还包括与其互补的 NPN 晶体管 BC846...-BC850...。此外,该系列产品符合RoHS标准且已通过AEC-Q101认证,适用于各种严苛的工作环境。

    技术参数


    - 最大额定值:
    - 集电极-发射极电压(VCEO):30 V 至 65 V
    - 集电极-基极电压(VCBO):30 V 至 80 V
    - 发射极-基极电压(VEBO):5 V
    - 最大集电极电流(IC):100 mA
    - 峰值集电极电流(ICM):200 mA(tp ≤ 10 ms)
    - 总功耗(Ptot):250 mW 至 330 mW(不同温度范围)
    - 工作温度范围(Tj):-65 °C 至 150 °C
    - 电气特性:
    - 集电极-发射极击穿电压(V(BR)CEO):30 V 至 65 V
    - 集电极-基极击穿电压(V(BR)CBO):30 V 至 80 V
    - 发射极-基极击穿电压(V(BR)EBO):5 V
    - 集电极截止电流(ICBO):最大 5 µA
    - DC 电流增益(hFE):在不同工作条件下,最小 125 至最大 800
    - 集电极-发射极饱和电压(VCEsat):最大 650 mV
    - 基极-发射极饱和电压(VBEsat):最大 850 mV
    - AC 特性:
    - 转换频率(fT):最高 250 MHz
    - 集电极-基极电容(Ccb):1.5 pF
    - 发射极-基极电容(Ceb):8 pF

    产品特点和优势


    BC856...-BC860... 拥有多个显著特点:
    - 高电流增益:保证信号传输的高效性和稳定性。
    - 低饱和电压:减少功耗,提高效率。
    - 低噪声:适合音频应用,提供更纯净的音频体验。
    - Pb-free 包装:环保材料,符合 RoHS 标准。
    - AEC-Q101 认证:确保其可靠性,适用于汽车电子等严格要求的场合。

    应用案例和使用建议


    应用案例:
    - 音频输入阶段:利用其低噪声和高电流增益的特点,适用于需要高质量音频信号处理的设备,如音频放大器和扬声器系统。
    - 驱动电路:由于其低饱和电压和高电流增益,非常适合用于驱动高负载的应用。
    使用建议:
    - 在设计音频系统时,要充分考虑其低噪声特性,以获得更好的音频体验。
    - 对于驱动应用,应注意集电极-发射极饱和电压,以避免过高的损耗。

    兼容性和支持


    BC856...-BC860... 与同系列的 NPN 晶体管 BC846...-BC850... 具有良好的兼容性,便于搭建互补对称电路。此外,Infineon Technologies AG 提供详尽的技术文档和应用指南,确保客户能够轻松上手,享受高效的支持服务。

    常见问题与解决方案


    - 问题 1:如何选择合适的型号?
    - 解决方案:根据具体的应用需求,例如所需的工作电压和电流,参考技术手册中的电气特性进行选择。

    - 问题 2:如何进行正确的焊接?
    - 解决方案:严格按照封装标准进行焊接,确保焊接点的热阻符合要求,同时注意焊锡的温度和时间控制。
    - 问题 3:如何应对高温环境?
    - 解决方案:合理设计散热方案,保证器件工作温度不超出最大允许范围。在需要的情况下,可以咨询 Infineon Technologies 的技术支持团队获取专业建议。

    总结和推荐


    BC856...-BC860... 系列晶体管凭借其卓越的电气性能和可靠性,成为音频输入阶段和驱动应用的理想选择。其独特的低噪声特性、高电流增益以及优秀的热管理能力,使其在多个领域都表现出色。无论是在音频设备还是工业控制系统中,这些晶体管都能提供稳定的性能。强烈推荐使用这款产品,它不仅能提升系统的整体性能,还能带来更好的用户体验。

BC857BL3E6327XTMA1参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 650mV@ 5mA,100mA
集电极电流 100mA
VEBO-最大发射极基极电压 5V
集电极截止电流 15nA
VCBO-最大集电极基极电压 50V
晶体管类型 PNP
最大集电极发射极饱和电压 650mV@ 5mA,100mA
最大功率耗散 250mW
配置 -
VCEO-集电极-发射极最大电压 45V
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

BC857BL3E6327XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BC857BL3E6327XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BC857BL3E6327XTMA1 BC857BL3E6327XTMA1数据手册

BC857BL3E6327XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.05 ¥ 0.435
45000+ $ 0.0496 ¥ 0.4315
150000+ $ 0.0492 ¥ 0.428
库存: 15000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 6525
