XMC4400F64K512BAXQMA1

产品分类: 微控制器(MCU)
产品描述: XMC4000系列单片机, ARM Cortex M4内核, 100针, PG-LQFP封装
供应商型号: 2581758
供应商: 海外现货
标准整包数: 1

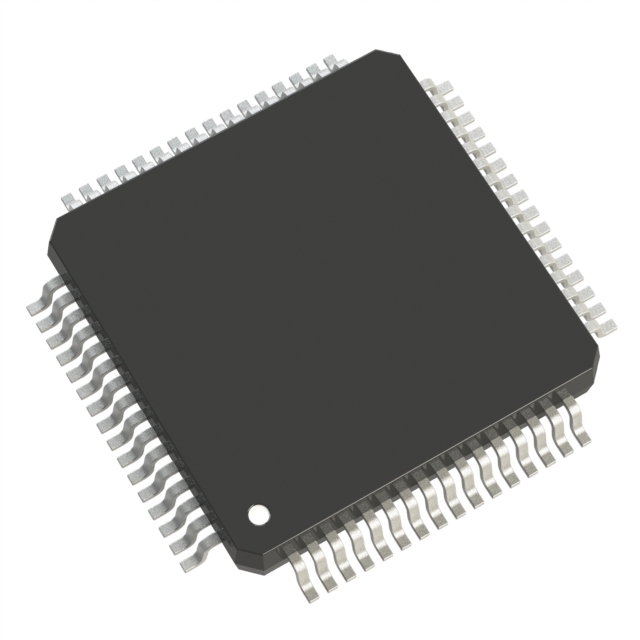

INFINEON TECHNOLOGIES 微控制器(MCU) XMC4400F64K512BAXQMA1

XMC4400F64K512BAXQMA1概述

    XMC4400 Microcontroller: Comprehensive Guide

    1. 产品简介


    XMC4400是基于ARM Cortex-M4内核的工业应用微控制器系列XMC4000家族的一部分。XMC4400系列旨在实现高性能和能源效率,适用于工业连接、工业控制、功率转换及感应与控制等多种应用场景。这些微控制器配备了多种通信接口、模拟前端外设及数字控制模块,具有卓越的功能集合。

    2. 技术参数


    - 一般参数:
    - 工作条件: 温度范围-40°C至125°C(针对工业应用),数字电源电压范围为3.13V到3.6V,核心供电电压为内部生成,模拟电源电压范围为3.0V至3.6V。
    - 最大绝对额定值: 存储温度范围为-65°C到150°C,引脚电压最大为VDDP+1.0V且不得超过4.3V,引脚电压负向过压不得超过-1.0V。
    - 直流参数:
    - 输入输出引脚参数: 包括输入泄漏电流、上拉电流、下拉电流、端口可靠性及负载终止特性。例如,上拉电流最大为100μA(VIN ≥ 0.6×VDDP),下拉电流最大为150μA(VIN ≤ 0.36×VDDP)。
    - 模数转换器(ADCx): 输入电压范围1V到VDDA,参考电压范围VAGND+1V到VDDA+0.05V,总无调误差为-4到4LSB(12位分辨率)。
    - 数模转换器(DACx): 采样时间最大为16个时钟周期,输出电压范围为0.1×VDDP到VDDP,更新速率最高可达5Msample/s。
    - 交流参数:
    - USB OTG接口: 数据线输入低电压为-0.8V,高电压为2.0V,上升下降时间分别为4ns,交叉点电压范围1.3V到2.0V。

    3. 产品特点和优势


    XMC4400系列提供了广泛的引脚配置和内存选项,适用于多种应用场合。例如,通过不同标记的产品版本,提供了多样化的VADC通道和内部缓存区域。同时,具备高效的电源管理机制、强大的中断处理能力和丰富的外设资源,确保了系统可靠性和性能优化。

    4. 应用案例和使用建议


    XMC4400在多种应用场景中表现出色,包括电机控制、工业自动化设备、电源转换等领域。根据手册中的应用实例,我们建议在设计过程中充分考虑外设资源配置及外部电路设计。例如,在高速通信需求的应用场景中,应优先选择具有更高采样率和更低噪声特性的ADC。

    5. 兼容性和支持


    XMC4400系列产品设计上兼容不同类型的封装形式,如LQFP和TQFP等。此外,厂商提供详细的技术文档和支持服务,包括设计指南和应用程序注释,帮助用户快速集成并进行开发。

    6. 常见问题与解决方案


    根据技术手册中的常见问题解答部分,常见的问题及其解决方案包括但不限于:
    - 问题1: 设备启动时无法正常运行。
    解决方案: 确保所有电源和复位信号正常,检查外围电路连接是否正确。
    - 问题2: ADC采样结果异常。
    解决方案: 核查ADC设置参数,检查参考电压源的稳定性。

    7. 总结和推荐


    综上所述,XMC4400系列微控制器凭借其出色的性能、丰富的功能集及良好的兼容性,成为工业控制领域的一款优秀选择。无论是在高性能计算还是能量管理方面,都展示了卓越的表现。对于追求稳定可靠和高效能的系统设计者而言,XMC4400无疑是一个值得推荐的产品。

XMC4400F64K512BAXQMA1参数

参数
振荡器类型 内部
速度 120MHz
接口类型 CANbus,Ethernet,I2C,LINbus,SPI,UART,USB
外设 DMA,I2S,LED,POR,PWM,WDT
RAM大小 80KB
最小工作供电电压 -
数据总线宽度 32bit
程序存储器大小 512KB
程序存储器类型 FLASH
最大时钟频率 120MHz
EEPROM大小 -
内核数 1
最大工作供电电压 3.63V
核心处理器 ARM® Cortex®-M4
电压-电源(Vcc/Vdd) 3.13V~3.63V
I/O数量 31
数据转换器 A/D 14x12b;D/A 2x12b
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4400F64K512BAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4400F64K512BAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4400F64K512BAXQMA1 XMC4400F64K512BAXQMA1数据手册

XMC4400F64K512BAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.653
10+ ¥ 75.3936
20+ ¥ 70.7531
40+ ¥ 62.3405
60+ ¥ 58.2086
库存: 912
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.65
直接购买
加入购物车
