IMC302AF064XUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 48MHz 16KB FLASH 128KB Brown-out Detect/Reset,I²S,LED,POR,PWM,WDT 内部,外部 41 1 CANbus,I2C,LINbus,SPI,UART,USART,USI 32bit ARM® Cortex®-M0 LQFP-64 贴片安装,黏合安装
供应商型号: IMC302AF064XUMA1
供应商: 国内现货
标准整包数: 1

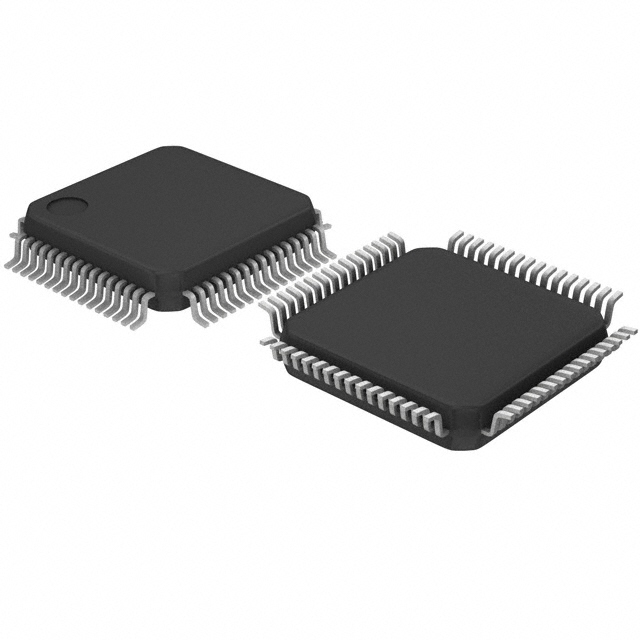

INFINEON TECHNOLOGIES 微控制器(MCU) IMC302AF064XUMA1

IMC302AF064XUMA1概述

    IMC300系列电机控制集成电路技术手册

    产品简介


    IMC300 系列是由英飞凌公司推出的高性能集成电机控制集成电路,专为变频电机控制系统设计。IMC300 集成了运动控制引擎(MCE)和基于 Arm® Cortex®-M0 的用户应用控制器,提供了一种易于配置的解决方案。这些产品适用于多种工业应用,如空调、冰箱等。

    技术参数


    IMC300 系列电机控制 IC 的关键技术参数如下:
    - 工作电压范围:3.3 V 至 5.5 V。
    - 电流传感方式:单分流或腿分流电流传感。
    - 通讯接口:UART、双 SPI、IIC、IIS 和 LIN 接口,同时支持 CAN 通信。
    - 内存:8 Kbyte ROM、16 Kbyte 带奇偶校验的 SRAM 和 128 Kbyte 带 ECC 的闪存。
    - 温度范围:存储温度为 -40°C 至 125°C,工作温度范围为 -40°C 至 105°C。
    - PWM 特性:频率范围为 5 kHz 至 20 kHz。
    - 保护特性:集成了过温检测和保护机制。

    产品特点和优势


    - 双重核心计算:IMC300 采用运动控制引擎(MCE)和 Arm® Cortex®-M0 用户应用控制器的双重核心计算结构,使得系统能够独立运行且具有更高的灵活性。
    - 快速启动角度感应:MCE 支持快速角度感应,适用于低速和超高速电机控制。
    - 电流传感:可选择单分流或腿分流电流传感方式,提高了系统的精度和可靠性。
    - 软件安全认证库:集成了 UL 607310-1 软件安全认证库,确保系统的安全性。
    - 多种通讯接口:支持 UART、SPI、IIC 等多种通讯协议,方便集成到不同系统中。

    应用案例和使用建议


    IMC300 系列已成功应用于空调、冰箱等工业产品中。例如,在空调室外单元的应用连接示例中,IMC301A 和 IMC302A 可以通过单分流电阻电流传感实现高效的电机控制。使用建议如下:
    - 在高转矩要求的应用中,可以选择包含 PFC 功能的 IMC302A。
    - 确保外部温度传感器正确连接到 NTC 输入引脚,以便监控外部温度并进行保护。

    兼容性和支持


    - 兼容性:IMC300 系列支持多种外部传感器和执行器,可通过 UART 和 CAN 接口与其它设备通信。
    - 支持与维护:英飞凌提供了详细的参考手册和技术文档,并提供了软件开发工具(如 MCEWizard 和 MCEDesigner)来帮助用户配置和调试设备。

    常见问题与解决方案


    - 问题 1:无法正常启动电机。
    - 解决方法:检查电机接线是否正确,确保电源电压符合要求。
    - 问题 2:电流传感异常。
    - 解决方法:检查电流传感器的接线和配置,确认电流传感器是否工作正常。
    - 问题 3:PWM 输出不稳定。
    - 解决方法:调整 PWM 参数设置,确认外部负载对输出的影响。

    总结和推荐


    IMC300 系列电机控制 IC 具有强大的功能和广泛的适用性,特别是在变频电机控制和功率因数校正方面表现卓越。其双重核心架构提高了系统的可靠性和灵活性,是众多工业应用的理想选择。对于需要高性能电机控制的场合,强烈推荐使用 IMC300 系列产品。

IMC302AF064XUMA1参数

参数
程序存储器大小 128KB
程序存储器类型 FLASH
接口类型 CANbus,I2C,LINbus,SPI,UART,USART,USI
数据总线宽度 32bit
外设 Brown-out Detect/Reset,I²S,LED,POR,PWM,WDT
最大工作供电电压 -
电压-电源(Vcc/Vdd) 3V~5.5V
EEPROM大小 -
最大时钟频率 -
最小工作供电电压 -
RAM大小 16KB
振荡器类型 内部,外部
内核数 1
核心处理器 ARM® Cortex®-M0
I/O数量 41
速度 48MHz
数据转换器 -
通用封装 LQFP-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IMC302AF064XUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IMC302AF064XUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES IMC302AF064XUMA1 IMC302AF064XUMA1数据手册

IMC302AF064XUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
