XE167FM72F80LRABKXUMA1

产品分类: 微控制器(MCU)

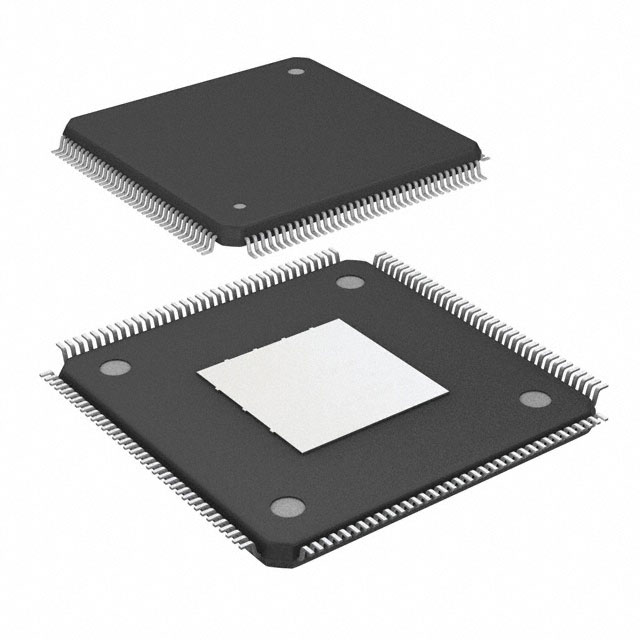

产品描述: Infineon XE166系列单片机, C166内核, 144针, LQFP封装
供应商型号: 1660916
供应商: 海外现货
标准整包数: 1000
INFINEON TECHNOLOGIES 微控制器(MCU) XE167FM72F80LRABKXUMA1

XE167FM72F80LRABKXUMA1概述

    16位单片机XE167xM:实时信号控制器综述

    产品简介


    XE167xM系列是Infineon XE166微控制器家族的一员,是一款集成了高性能CPU的16位单片机。它专为实时信号处理而设计,具有高效能的处理器内核和丰富的外围设备。这种芯片适用于工业控制、自动化系统以及汽车电子等多个领域。

    技术参数


    - 基本特性:
    - CPU:五级流水线结构,带有MPU,最高时钟频率可达80MHz。
    - 内存:高达576K字节的片上闪存,可扩展到12M字节的外部地址空间。
    - I/O端口:最多提供119个通用I/O引脚。
    - 通信接口:多CAN节点、UART、LIN、高速同步通道(SPI)、IIC总线接口(10位寻址,400kbps)和IIS接口。

    - 电气特性:
    - 供电范围:单电源供电,电压范围为3.0V至5.5V。
    - 电流消耗:工作电流最大值未明确,需要参考具体规格。
    - 工作温度范围:根据不同的型号,可提供从-40°C到125°C的温度范围。

    产品特点和优势


    XE167xM系列的主要特点是其高性能的CPU核心,高集成度的内存模块,以及丰富的外围设备。这些特点使其在各种复杂的实时信号处理应用中表现出色,特别是在工业控制和汽车电子领域。

    应用案例和使用建议


    - 应用案例:适用于工业自动化、智能电网、车辆控制系统等领域。
    - 使用建议:在使用时应注意散热设计,以确保在高温环境下稳定运行。同时,合理配置外部总线和电源管理可以提升系统的整体性能。

    兼容性和支持


    XE167xM系列与现有的开发工具(如C编译器、宏汇编包、仿真器、评估板等)完全兼容,且提供了JTAG接口进行在线调试。用户可以利用这些资源进行快速的产品开发和验证。

    常见问题与解决方案


    - 问题1:芯片工作不稳定,电源纹波较大。
    - 解决方案:增加旁路电容,改善电源滤波电路。
    - 问题2:串行通信出现错误。
    - 解决方案:检查波特率设置是否正确,确认连接线缆的质量。
    - 问题3:CPU运行异常。
    - 解决方案:检查时钟信号是否正常,必要时重新配置时钟源。

    总结和推荐


    XE167xM系列凭借其强大的计算能力和丰富的外设选项,在多种嵌入式系统中展现出卓越的性能。特别是对于要求高实时性和可靠性的应用场合,XE167xM无疑是最佳选择之一。Infineon的技术支持和服务也为用户提供了强有力的保障。因此,强烈推荐在高可靠性、高性能的实时信号处理应用中使用这款芯片。

XE167FM72F80LRABKXUMA1参数

参数
内核数 -
最大时钟频率 80MHz
数据总线宽度 16bit
振荡器类型 内部
外设 I²S,POR,PWM,WDT
电压-电源(Vcc/Vdd) 3V~5.5V
最大工作供电电压 1.6V,4.5V,5.5V
程序存储器大小 576KB
数据转换器 A/D 24x10b
RAM大小 50KB
核心处理器 C166SV2
EEPROM大小 -
接口类型 CAN,EBI,EMI,I2C,LINbus,SPI,SSC,UART,USART,USI
程序存储器类型 FLASH
I/O数量 119
速度 80MHz
最小工作供电电压 1.4V,3V,4.5V
长*宽*高 20mm*20mm*1.4mm
通用封装 QFP
零件状态 在售
包装方式 卷带包装

XE167FM72F80LRABKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XE167FM72F80LRABKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XE167FM72F80LRABKXUMA1 XE167FM72F80LRABKXUMA1数据手册

XE167FM72F80LRABKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
