XMC1302T038X0064ABXUMA2

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 16KB FLASH 64KB Brown-out Detect/Reset,I²S,POR,PWM,WDT 内部 26 1 1.8V 5.5V 32MHz I2C,LINbus,SPI,UART,USART A/D 16x12b 32bit ARM® Cortex®-M0 SOP 贴片安装,黏合安装 9.7mm*4.4mm*1.2mm
供应商型号: CY-XMC1302T038X0064ABXUMA2
供应商:
标准整包数: 1

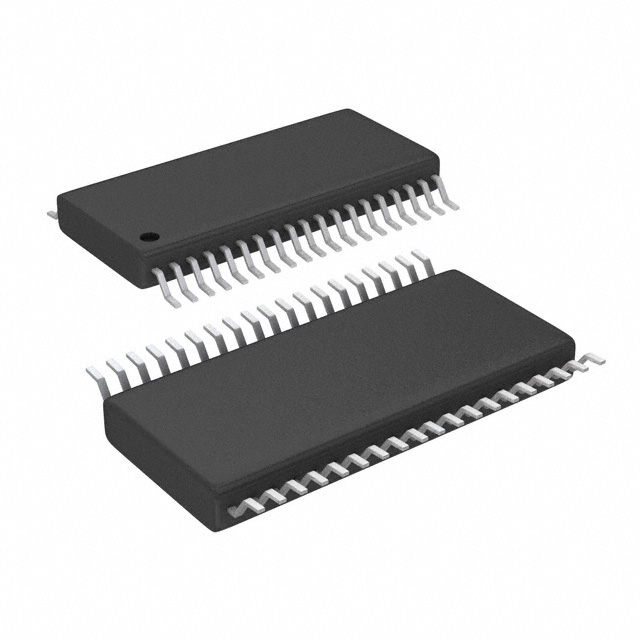

INFINEON TECHNOLOGIES 微控制器(MCU) XMC1302T038X0064ABXUMA2

XMC1302T038X0064ABXUMA2概述

    XMC1300 AB-Step Microcontroller 简介

    1. 产品简介


    XMC1300系列微控制器是基于ARM Cortex-M0处理器内核的工业应用专用微控制器家族的一部分。这些微控制器专为实时控制需求设计,适用于电机控制、数字功率转换以及LED照明应用。它们具备多种高性能外围设备,包括模拟前端、通信接口及工业控制模块。

    2. 技术参数


    XMC1300系列微控制器的技术规格如下:
    - 处理器核心:32位ARM Cortex-M0处理器,支持单周期32位硬件乘法器。
    - 内存:
    - 8 kBytes的片上只读存储器(ROM)。
    - 16 kBytes的片上高速静态随机存取存储器(SRAM)。
    - 最多可配置200 kBytes的闪存程序和数据存储空间。
    - 时钟系统:
    - 两个内部振荡器。
    - 温度传感器。
    - 输入/输出:
    - 支持多种通信接口(USART、双SPI、四SPI、IIC、IIS、LIN)。
    - 模拟功能:
    - 模拟/数字转换器(ADC),最多16个模拟输入通道。
    - 最多8个范围比较器(ORC)。
    - 最多3个快速模拟比较器(ACMP)。
    - 电源与温度:
    - 工作温度范围:-40°C至85°C或-40°C至105°C。
    - 需要在指定的工作环境下使用。

    3. 产品特点和优势


    - 超低功耗:特别适合对功耗敏感的应用场合。
    - 嵌套向量中断控制器(NVIC):提高了系统的实时处理能力。
    - 伪随机数生成器(PRNG):适用于需要快速随机数据生成的场合。
    - 高精度温度传感器:提供了精确的温度监测功能。
    - 丰富的通信接口:支持多种通信协议,提高了系统的灵活性。

    4. 应用案例和使用建议


    XMC1300系列微控制器广泛应用于各种工业控制系统中,如电机控制、LED照明系统、数字功率转换装置等。以下是具体应用场景及建议:
    - 电机控制:利用CCU4和CCU8单元进行精确的速度和位置控制。
    - LED照明系统:利用BCCU模块实现色彩和亮度控制。
    - 电源管理:通过ADC和ORC模块监控电压和电流,实现高效的电源管理。
    使用建议:
    - 在进行电机控制时,确保配置合适的PWM信号以实现精准的控制。
    - 在LED照明系统中,可以通过调节BCCU模块的设置来调整颜色和亮度。
    - 在进行电源管理时,要注意保持ADC和ORC模块的正常工作状态。

    5. 兼容性和支持


    XMC1300系列微控制器可以与多种其他电子元器件兼容,例如传感器、通信模块等。Infineon Technologies AG提供全面的支持服务,包括在线技术支持、用户指南和应用笔记等,帮助用户充分利用其功能。

    6. 常见问题与解决方案


    根据技术手册,以下是一些常见的问题及其解决方案:
    - 问题:设备启动失败。
    - 解决方案:检查供电电压是否稳定,确保温度传感器正常工作。
    - 问题:通信中断。
    - 解决方案:确认通信接口的正确配置,检查接线和连接器。
    - 问题:温度监测不准确。
    - 解决方案:检查温度传感器的连接状态,确保其正常工作。

    7. 总结和推荐


    XMC1300系列微控制器凭借其强大的处理能力、丰富的外设配置和灵活的通信接口,在众多工业应用中表现出色。其超低功耗、高可靠性以及广泛的温度适应性使其成为工业自动化和控制系统的理想选择。因此,强烈推荐在需要高性能、可靠性和低功耗的场合使用XMC1300系列微控制器。

XMC1302T038X0064ABXUMA2参数

参数
核心处理器 ARM® Cortex®-M0
速度 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
最大时钟频率 32MHz
最小工作供电电压 1.8V
程序存储器类型 FLASH
数据转换器 A/D 16x12b
RAM大小 16KB
内核数 1
数据总线宽度 32bit
I/O数量 26
振荡器类型 内部
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
EEPROM大小 -
程序存储器大小 64KB
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
长*宽*高 9.7mm*4.4mm*1.2mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XMC1302T038X0064ABXUMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1302T038X0064ABXUMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1302T038X0064ABXUMA2 XMC1302T038X0064ABXUMA2数据手册

XMC1302T038X0064ABXUMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.013 ¥ 8.7169
300+ $ 1.0037 ¥ 8.6384
500+ $ 0.9944 ¥ 8.5599
1000+ $ 0.9665 ¥ 8.1672
5000+ $ 0.9665 ¥ 8.1672
库存: 8330
起订量: 115 增量: 1
交货地:
最小起订量为:100
合计: ¥ 871.69
直接购买
加入购物车
