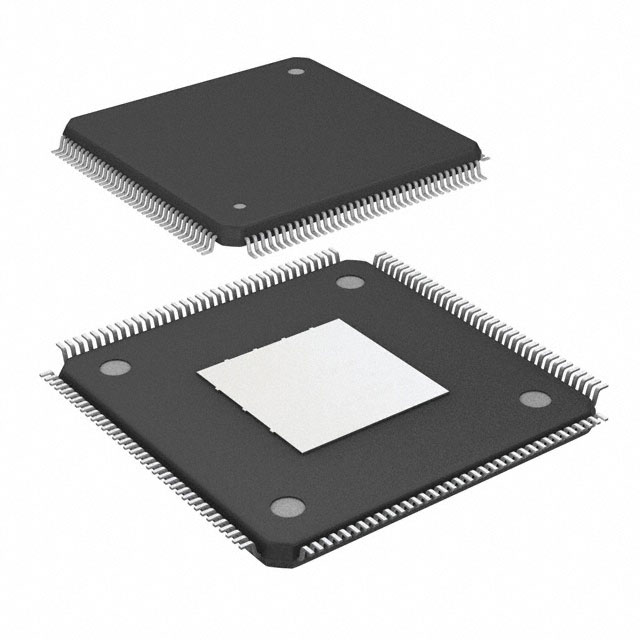

TC264D40F200NBCKXUMA2

产品分类: 微控制器(MCU)
产品描述: 3.3V,5V 200MHz 240KB FLASH 2.5MB DMA,WDT 外部 88 2 3.3V,5V 200MHz ASC,CANbus,Ethernet,FlexRay,HSSL,I2C,LINbus,MSC,PSI5,QSPI,SENT 96 x 8 32bit TriCore™ LQFP-144 贴片安装,黏合安装 20mm*20mm*1.4mm
供应商型号: REB-ICMCU26597
供应商: 海外现货
标准整包数: 1000
INFINEON TECHNOLOGIES 微控制器(MCU) TC264D40F200NBCKXUMA2

TC264D40F200NBCKXUMA2概述


    产品简介


    Microcontrollers (MCU)
    本文介绍的是Infineon Technologies公司生产的TC260 / 264 / 265 / 267系列32位单芯片微控制器(MCU)。这些MCU集成了强大的计算能力和多种接口,适用于工业控制、汽车电子和物联网等多个领域。其主要功能包括高性能CPU核心、多样化的外设接口以及先进的安全管理和电源管理系统。

    技术参数


    CPU核心及内存
    - 主CPU核心(TriCore TC1.6P)
    - 主频:最高可达200 MHz
    - 数据存储器:最高可达120 KB
    - 指令存储器:最高可达32 KB
    - 指令缓存:16 KB
    - 数据缓存:8 KB
    - 辅助CPU核心(TriCore TC1.6E)
    - 主频:最高可达200 MHz
    - 数据存储器:最高可达72 KB
    - 指令存储器:最高可达16 KB
    - 指令缓存:8 KB
    - 数据读取缓冲区:125字节
    内存和存储
    - 程序闪存:最高可达2.5 MB
    - 数据闪存:最高可达96 KB(可用于EEPROM仿真)
    - 系统内存:0 KB
    - 引导ROM:内置
    接口和外设
    - DMA控制器:48通道
    - 中断系统:带ECC保护
    - 总线结构:64位交叉总线互连(SRI),32位系统外围总线(SPB)
    - 安全监控单元(SMU)
    - 内存测试单元(MTU)
    - 硬件输入输出监测器(IOM)

    产品特点和优势


    - 高性能CPU核心:具备强大的实时性能、优秀的位处理能力和嵌入式DSP功能。
    - 锁步影子核心:增强了系统的可靠性和安全性。
    - 多功能接口:包括串行通信接口(ASCLIN)、四通道SPI接口(QSPI)、高速串行链路(HSSL)等。
    - 安全特性:集成安全监控单元(SMU)和内存测试单元(MTU),提升了系统可靠性。
    - 功耗管理:支持多种电源管理模式,确保低功耗运行。

    应用案例和使用建议


    这些MCU广泛应用于工业自动化控制系统、汽车电子系统以及物联网设备。例如,在工业自动化中,这些MCU可以用于控制和监测复杂的传感器网络;在汽车电子系统中,可以用于车辆的安全监控和动力管理。
    使用建议:
    - 在设计电路时,注意合理配置电源和接地以保证MCU稳定运行。
    - 针对不同的应用需求,合理选择合适的接口配置和外设功能。
    - 利用其高性能的DSP能力进行复杂的信号处理任务。

    兼容性和支持


    这些MCU具有广泛的兼容性,能够与其他标准的接口和外设无缝对接。Infineon提供详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:如何正确配置CPU的频率?
    - 解答:根据具体应用需求,在手册中找到相应的章节(例如章节3.18)了解详细的配置方法。

    - 问题:在高负载情况下,如何保证系统的稳定性?
    - 解答:检查手册中的绝对最大额定值(第3.2章)和操作条件(第3.4章),确保系统处于安全的工作范围内。

    总结和推荐


    TC260 / 264 / 265 / 267系列32位单芯片微控制器是面向高端应用的高性能处理器,具有卓越的性能和丰富的外设。在工业自动化、汽车电子以及物联网等领域有着广泛的应用前景。总体而言,我们强烈推荐此系列产品给需要高性能计算和多种接口的用户。

TC264D40F200NBCKXUMA2参数

参数
数据总线宽度 32bit
接口类型 ASC,CANbus,Ethernet,FlexRay,HSSL,I2C,LINbus,MSC,PSI5,QSPI,SENT
RAM大小 240KB
最大工作供电电压 3.3V,5V
程序存储器大小 2.5MB
外设 DMA,WDT
最小工作供电电压 -
最大时钟频率 200MHz
程序存储器类型 FLASH
振荡器类型 外部
核心处理器 TriCore™
内核数 2
速度 200MHz
EEPROM大小 96 x 8
电压-电源(Vcc/Vdd) 3.3V,5V
I/O数量 88
数据转换器 -
长*宽*高 20mm*20mm*1.4mm
通用封装 LQFP-144
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TC264D40F200NBCKXUMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TC264D40F200NBCKXUMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES TC264D40F200NBCKXUMA2 TC264D40F200NBCKXUMA2数据手册

TC264D40F200NBCKXUMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 17.043 ¥ 149.4671
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 149467.1
