IR4427STRPBF

产品分类: 栅极电源驱动器
产品描述: 15ns 2 6V 160ns 20V 800mV,2.7V Non-Inverting IGBT,MOSFET,N沟道 10ns 低压侧 2.3A,3.3A SOIC-8 贴片安装,黏合安装
供应商型号: 26M-IR4427STRPBF
供应商: 云汉优选
标准整包数: 1

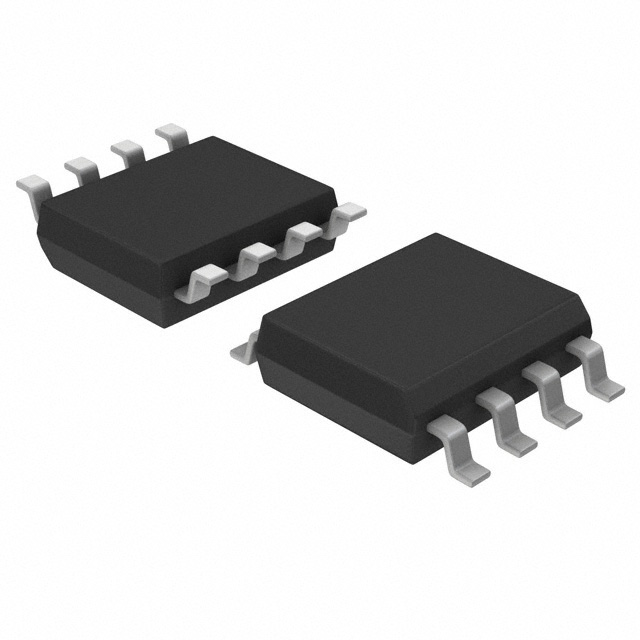

INFINEON TECHNOLOGIES 栅极电源驱动器 IR4427STRPBF

IR4427STRPBF概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是IR公司的IR4426/IR4427/IR4428系列低侧双驱动器。这些产品主要用于驱动功率MOSFET和IGBT,广泛应用于各种电力电子系统中,如电源转换器、电机驱动器和逆变器等。这些驱动器具有高电压、高速度的特点,能够有效地控制大电流的应用场合。

    技术参数


    - 额定输出电流:±1.5A / ±1.5A
    - 输出电压范围:6V - 20V
    - 开关时间:典型值85ns(开通),65ns(关断)
    - 输入电压范围:6V - 20V
    - 传播延迟:典型值85ns(开通),65ns(关断)
    - 上升时间:典型值15ns,最大值35ns
    - 下降时间:典型值10ns,最大值25ns

    产品特点和优势


    - CMOS Schmitt触发器输入:使得输入信号能够更好地适应不同的电压电平。
    - 匹配的传播延迟:两个通道之间的传播延迟被精确匹配,提高了系统的稳定性和可靠性。
    - 兼容标准CMOS或LSTTL输出:可与现有系统无缝集成。
    - 无铅封装:符合环保要求,提高产品可靠性和耐用性。

    应用案例和使用建议


    IR4426/IR4427/IR4428系列驱动器非常适合于需要精确控制的电力电子应用。例如,在电动机驱动器中,它们可以有效驱动MOSFET或IGBT,以实现精确的速度控制。在电源转换器中,这些驱动器能够快速响应负载变化,从而保持稳定的输出电压。
    使用建议:
    - 确保驱动器的工作电压在6V到20V之间,避免超出绝对最大额定值。
    - 使用时注意散热管理,确保环境温度在规定的范围内。
    - 为提高系统稳定性,建议匹配的传播延迟和高速的开关时间来减少信号传输中的误差。

    兼容性和支持


    IR4426/IR4427/IR4428系列驱动器与大多数标准CMOS或LSTTL输出的逻辑电路兼容,易于集成到现有的系统中。IR公司提供详细的技术支持和维护服务,确保用户能够在设计和使用过程中获得及时的帮助。

    常见问题与解决方案


    1. Q:工作电压超出额定范围会发生什么?
    - A: 工作电压超出额定范围可能会导致驱动器损坏。请确保工作电压在6V至20V之间。
    2. Q:如何处理过热问题?
    - A: 通过改善散热条件或采用更大的散热片来降低工作温度,确保其不超过150℃的绝对最大额定温度。

    总结和推荐


    IR4426/IR4427/IR4428系列低侧双驱动器是高性能的功率MOSFET和IGBT驱动器,具备优异的开关特性和紧凑的设计。在多种电力电子应用中表现出色,适用于要求高精度和高可靠性的场景。对于需要快速、高效地控制大电流的应用,强烈推荐使用这一系列的驱动器。

    以上内容根据技术手册的数据进行了详细的整理和解读,希望对您的选择和使用提供有益的参考。

IR4427STRPBF参数

参数
逻辑电压 - VIL,VIH 800mV,2.7V
最小工作供电电压 6V
最大工作供电电压 20V
最大传播延迟时间 160ns
最大高压侧电压-自举 -
通道类型 -
下降时间 10ns
电流 - 峰值输出(灌入,拉出) 2.3A,3.3A
上升时间 15ns
驱动配置 低压侧
输入类型 Non-Inverting
栅极类型 IGBT,MOSFET,N沟道
驱动数量 2
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IR4427STRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR4427STRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IR4427STRPBF IR4427STRPBF数据手册

IR4427STRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.9855
10+ ¥ 4.2534
50+ ¥ 4.1437
100+ ¥ 3.8435
500+ ¥ 3.776
1000+ ¥ 3.6568
库存: 2113
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 4.98
