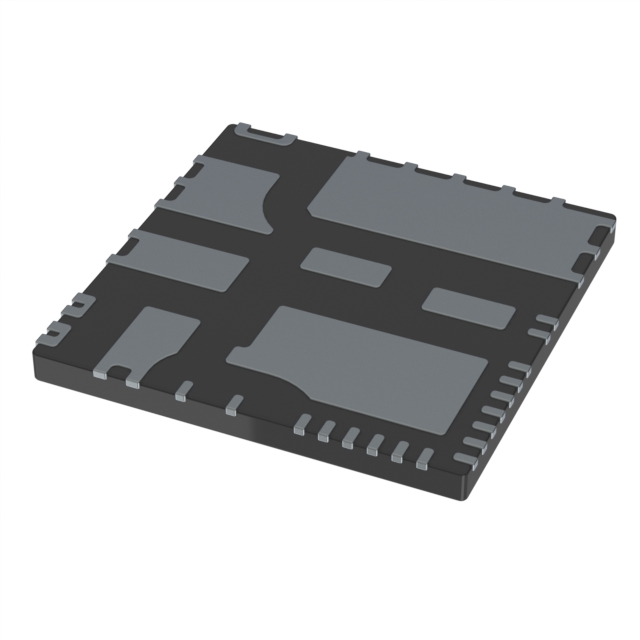

IMM102T046MXUMA1

产品分类: 电机驱动器
产品描述: Power MOSFET 无刷直流电机(BLDC) 双极电机 13.5V 16.5V PWM Driver PQFN-38-EP 贴片安装,黏合安装
供应商型号: CY-IMM102T046MXUMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 电机驱动器 IMM102T046MXUMA1

IMM102T046MXUMA1概述

    IMM100 系列 iMOTION™ 智能IPM用于电机控制

    产品简介


    IMM100 系列 iMOTION™ 智能智能电源模块(IPM)是一款完全集成的高性能电机控制解决方案。专为高效率的永磁同步电机(PMSM)和无刷直流电机(BLDC)驱动应用设计,适用于风扇、泵和压缩机等领域。IMM100系列通过Infineon的先进运动控制引擎(MCE)、栅极驱动器和六个功率MOSFET集成在一个紧凑的12x12mm PQFN封装中,为用户提供了一种便捷且高效的电机控制系统。

    技术参数


    - 主要功能:运动控制引擎(MCE),场导向控制(FOC),空间向量PWM,单端或腿分流电流感应,无传感器操作。
    - 技术规格:
    - 电源电压选项:3.3V或5.0V
    - 栅极驱动器电源电压:15V
    - 功率MOSFET选项:6Ω/500V,1.4Ω/650V 和 0.95Ω/650V
    - 支持Hall传感器
    - 集成温度传感器和过流保护功能
    - 最大隔离:1500VRMS/1分钟
    - 适用标准:IEC 60335(‘Class B’)
    - 电气特性:集成BOOTSTRAP FET,灵活的主机接口选项,如UART、PWM或模拟信号
    - 工作环境:推荐操作条件和绝对最大额定值参见数据手册相关章节

    产品特点和优势


    IMM100 系列的独特之处在于其高度集成性和灵活性。具体来说:
    - 集成硬件和软件:包括了先进的MCE控制算法,显著缩短了产品上市时间并降低了系统成本。
    - 灵活的接口:支持多种通信接口,易于与不同类型的控制器连接。
    - 高效节能:通过高精度的电流反馈和空间向量PWM实现了高能效操作。
    - 简化安装:紧凑型设计和表面贴装工艺使安装和调试更为简便。

    应用案例和使用建议


    - 风扇应用:IMM100系列在风扇控制中表现出色,尤其适合需要低噪声操作的应用。配置两个分流电阻可以实现良好的电流检测和精确的速度控制。
    - 泵和压缩机:对于这些应用,IMM100提供了强大的电机控制能力,支持无传感器运行和多种保护功能,确保系统的长期稳定性和可靠性。
    - 系统级优化:用户可以根据具体需求选择合适的电源电压和MOSFET选项来达到最佳性能。

    兼容性和支持


    IMM100系列具有良好的兼容性,可以方便地与其他电子元器件集成,形成完整的电机控制系统。制造商提供详尽的技术支持文档和开发工具,帮助用户进行二次开发和调试。

    常见问题与解决方案


    - Q: 如何提高电机效率?
    - A: 通过精确调节电机电流反馈和优化PWM波形来实现。

    - Q: 系统出现过温警告怎么办?
    - A: 检查散热系统,确保环境温度不超出推荐范围。必要时可增加外部散热片或风扇辅助散热。

    总结和推荐


    IMM100系列iMOTION™智能IPM是针对高效率电机控制的优秀解决方案。其高度集成的特性、优秀的能效表现和灵活的应用场景使其成为众多工业应用的理想选择。无论是作为原型开发还是批量生产,它都展现出卓越的性能和广阔的市场前景。强烈推荐给寻求高效可靠电机控制解决方案的工程师和设计师们。

IMM102T046MXUMA1参数

参数
电机类型 - AC,DC 无刷直流电机(BLDC)
最大工作供电电压 16.5V
功率 -
额定电流 -
接口类型 PWM
拓扑 -
工艺 Power MOSFET
最小工作供电电压 13.5V
功能 Driver
电机类型 双极电机
电压 - 负载 -
通用封装 PQFN-38-EP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

IMM102T046MXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IMM102T046MXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电机驱动器 INFINEON TECHNOLOGIES IMM102T046MXUMA1 IMM102T046MXUMA1数据手册

IMM102T046MXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4321 ¥ 44.0047
25+ $ 5.2077 ¥ 43.246
50+ $ 4.9832 ¥ 42.4873
100+ $ 4.8934 ¥ 42.1079
300+ $ 4.8485 ¥ 41.7286
500+ $ 4.8036 ¥ 41.3492
1000+ $ 4.6689 ¥ 39.4525
5000+ $ 4.6689 ¥ 39.4525
库存: 8614
起订量: 23 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44
