首页  >  产品百科  >  1EDC20H12AHXUMA1

1EDC20H12AHXUMA1

产品分类: 栅极电源驱动器
产品描述: 8引脚IGBT驱动模块, 3.1 → 17V电源, PG-DSO-8-59封装
供应商型号: 2580600
供应商: 海外现货
标准整包数: 2

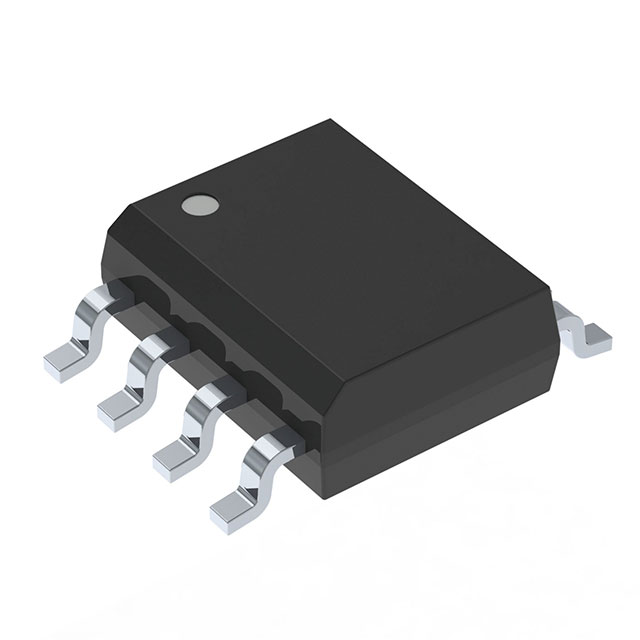

INFINEON TECHNOLOGIES 栅极电源驱动器 1EDC20H12AHXUMA1

1EDC20H12AHXUMA1概述

    EiceDRIVER™ 1EDC Compact: Single Channel IGBT Gate Driver IC

    1. 产品简介


    EiceDRIVER™ 1EDC Compact 是一款单通道隔离式绝缘栅双极晶体管(IGBT)驱动器集成电路(IC),专为在宽体封装中运行而设计。此驱动器具有高度集成的特点,可为600 V/650 V/1200 V的IGBT、MOSFET和SiC MOSFET提供高性能的驱动解决方案。它广泛应用于电机驱动、高电压转换器、感应加热、不间断电源(UPS)、焊接系统及太阳能发电等领域。

    2. 技术参数


    1. 输出电流配置:产品线涵盖多个型号,输出电流范围从±0.5 A到±6.0 A,适用于不同的应用需求。
    2. 工作电压:输入逻辑引脚可在3 V至15 V的宽电压范围内操作。
    3. 工作环境:能够适应高温环境,最高耐温可达150°C。
    4. 电气特性:
    - 绝对最大额定值:逻辑输入电压范围-0.3 V到18.0 V,功率供应侧电压范围-0.3 V到40 V。
    - 典型值:典型输入芯片欠压锁定(UVLO)阈值为2.85 V至3.1 V,输出芯片UVLO阈值为12.0 V至12.7 V。
    - 保护特性:包含UVLO和主动关闭功能,确保在电源故障时IGBT的安全断开。
    - 非反相和反相输入:支持非反相和反相两种输入模式。
    - 驱动输出:提供轨到轨输出,可以处理高达10 A的峰值电流。

    3. 产品特点和优势


    EiceDRIVER™ 1EDC Compact 以其独特的特性在应用中脱颖而出,包括:
    - 高集成度:将所有必要的保护电路集成在同一封装内,简化设计过程。
    - 宽输入电压范围:3 V到15 V的输入电压范围使得它可以直接连接DSP和微控制器。
    - 隔离设计:通过核心变压器技术实现电隔离,增强安全性能。
    - 快速响应:轨到轨输出和快速切换速度使其成为高速应用的理想选择。

    4. 应用案例和使用建议


    应用案例:EiceDRIVER™ 1EDC Compact 广泛应用于交流和无刷直流电机驱动、高电压DC/DC转换器、感应加热电路、UPS系统、焊接设备及太阳能逆变器。
    使用建议:在使用时需注意:
    - 电源配置:对于不同应用需求,可以选择单极性或双极性电源配置。
    - 热管理:由于具有较高的功耗,需要良好的散热措施以保证稳定运行。
    - 外部元件选择:根据具体应用需求选择合适的门电阻和其他外部元件以优化性能。

    5. 兼容性和支持


    - 兼容性:EiceDRIVER™ 1EDC Compact 可以直接与其他标准信号源和控制器配合使用,如DSP和微控制器。
    - 技术支持:制造商提供详细的文档和应用笔记,有助于用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题一:UVLO阈值未达到导致不工作。
    - 解决方法:检查输入电源电压是否稳定且在正常工作范围内,调整电源或使用稳压器确保电压稳定。
    - 问题二:输出电流不足。
    - 解决方法:检查电源配置是否正确,确保输出电源电压符合要求,并考虑使用更高输出电流的型号。

    7. 总结和推荐


    总结:EiceDRIVER™ 1EDC Compact 是一款非常可靠的单通道IGBT驱动器IC,具有高度集成、宽输入电压范围、优秀的保护特性等优点,适合在多种高电压应用环境中使用。
    推荐:鉴于其出色的性能和广泛的应用范围,EiceDRIVER™ 1EDC Compact 推荐用于需要高可靠性和高性能驱动解决方案的各种工业应用中。

1EDC20H12AHXUMA1参数

参数
最小工作供电电压 3.1V
逻辑电压 - VIL,VIH -
通道类型 -
最大工作供电电压 35V|17V
下降时间 9ns
驱动数量 1
栅极类型 -
最大传播延迟时间 330ns
最大高压侧电压-自举 -
上升时间 10ns
驱动配置 反相,非反相
输入类型 -
电流 - 峰值输出(灌入,拉出) -
通用封装 DSO-8-59
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

1EDC20H12AHXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

1EDC20H12AHXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES 1EDC20H12AHXUMA1 1EDC20H12AHXUMA1数据手册

1EDC20H12AHXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 18.3554
10+ ¥ 12.7193
100+ ¥ 11.7745
250+ ¥ 11.4187
500+ ¥ 11.0787
库存: 824
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 127.19
