2EDL23N06PJ

产品分类: 栅极电源驱动器
产品描述: 英飞凌 14引脚MOSFET驱动器, 17.5V电源, DSO封装, 半桥
供应商型号: 2EDL23N06PJ
供应商: 国内现货
标准整包数: 2500

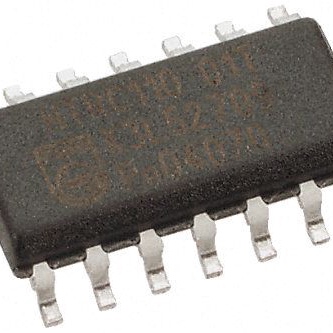

INFINEON TECHNOLOGIES 栅极电源驱动器 2EDL23N06PJ

2EDL23N06PJ概述


    产品简介


    2EDL23家族:600V半桥栅极驱动器
    2EDL23家族是英飞凌(Infineon)公司生产的一款高性能的600伏特半桥栅极驱动器,具有过流保护和集成自举二极管的功能。这类芯片主要用于控制最大电压为600伏特的功率器件,如MOSFET和IGBT。它们广泛应用于电机驱动器、通用逆变器、制冷压缩机以及家用电器中。此外,这些器件也适用于离线交流-直流电源转换器的半桥和全桥变换器,特别是在电信和照明领域。

    技术参数


    - 基本规格
    - 最大关断电压 (VOFFSET):620V
    - 输出电流 (IO+/IO-):1.8A/2.5A
    - 输出电压范围 (VOUT):10V-17.5V
    - 传播延迟 (Delay Matching):最大60纳秒
    - 上升时间/下降时间 (tf/tr):典型值4.9nF负载下37ns/48ns
    - 电气特性
    - 电源电压范围 (VDD):3.3V、5V和15V逻辑兼容
    - 浮动耐受能力:最高可承受-100V的负瞬态电压(脉宽可达300ns)
    - 抗噪性能:输入滤波时间 (tFILIN) 100ns(高侧)和150ns(低侧),IGBT版本为190ns
    - 传播延迟:典型值10ns,最大60ns
    - 输入逻辑兼容:LSTTL和CMOS逻辑兼容,阈值电压最低为3.3V
    - 环境条件:工作温度范围-40°C至+125°C,存储温度范围-65°C至+150°C
    - 特殊功能
    - 互锁功能:防止同时激活高低边输出
    - 使能功能:启用/故障指示引脚 (EN-/FLT)
    - 欠压锁定 (UVLO):确保器件在启动时有足够的电源电压

    产品特点和优势


    - 可靠性:采用Infineon的薄层SOI技术,具有优异的瞬态电压抗扰性,无寄生晶闸管结构,避免寄生闩锁效应。
    - 高性能:输出电流高达1.8A/2.5A,支持大电流应用;集成超快、低电阻率自举二极管,提高系统效率。
    - 多逻辑兼容:支持3.3V、5V和15V逻辑电平,易于与其他控制器接口连接。
    - 安全保护:具备欠压锁定、过流保护、互锁等功能,确保系统的可靠性和安全性。

    应用案例和使用建议


    - 典型应用场景:
    - 电机驱动:用于工业自动化、家庭电器等应用中的电动机控制。
    - 逆变器:适用于各种通用逆变器,如制冷压缩机。
    - 电源转换器:在离线AC-DC电源转换器的半桥和全桥变换器中使用。
    - 使用建议:
    - 电路布局:遵循推荐的电路板布局设计指南,以避免噪声干扰。
    - 输入信号:在选择输入信号时,应考虑到输入信号的噪声特性,合理设置输入滤波时间。
    - 保护措施:通过内置的欠压锁定和过流保护机制,确保系统的稳定运行。例如,在设计过程中应特别关注PGND与GND之间的电压降,以避免触发过流保护。

    兼容性和支持


    - 兼容性:2EDL23家族器件具有良好的逻辑电平兼容性,可与多种控制器和其他电子元件轻松对接。
    - 支持与维护:提供详细的文档和应用指南,方便工程师进行设计和调试。此外,还提供相应的评估板 (EVAL-2EDL23I06PJ 和 EVAL-2EDL23N06PJ),帮助快速验证和评估产品的性能。

    常见问题与解决方案


    - Q: 在启动时,IC未能正常工作,怀疑是欠压锁定(UVLO)问题。
    - A: 检查输入电源电压是否达到启动阈值。根据手册,典型的UVLO启动阈值为VDDUV+ ≥ 12.5V(正向)和VDDUV– ≤ 11.6V(反向)。确保电源电压处于正确范围内。
    - Q: 在高电流操作期间,器件出现过热问题。
    - A: 首先检查电路设计是否有合理的散热措施。如果热管理措施得当,考虑减少电路中瞬态电流的影响,可以通过增加输入滤波时间来降低瞬态电压干扰。

    总结和推荐


    总结:2EDL23家族作为一款高性能的600V半桥栅极驱动器,具备卓越的性能和广泛的适用性。其独特的技术特点如高耐压能力、低功耗、高可靠性以及丰富的保护功能,使其在各类工业应用中表现出色。
    推荐:强烈推荐使用2EDL23家族器件,特别是在需要高性能、高可靠性的工业电机驱动和电源转换应用中。其优秀的特性及易用性将极大简化设计过程,提高系统的整体性能。

2EDL23N06PJ参数

参数
最大高压侧电压-自举 -
最小工作供电电压 17.5V
逻辑电压 - VIL,VIH -
输入类型 -
驱动数量 2
下降时间 60ns
最大传播延迟时间 -
栅极类型 -
上升时间 80ns
驱动配置 -
电流 - 峰值输出(灌入,拉出) -
通道类型 -
最大工作供电电压 17.5V
长*宽*高 8.75mm*4mm*1.25mm
通用封装 DSO
包装方式 卷带包装

2EDL23N06PJ厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

2EDL23N06PJ数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES 2EDL23N06PJ 2EDL23N06PJ数据手册

2EDL23N06PJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
