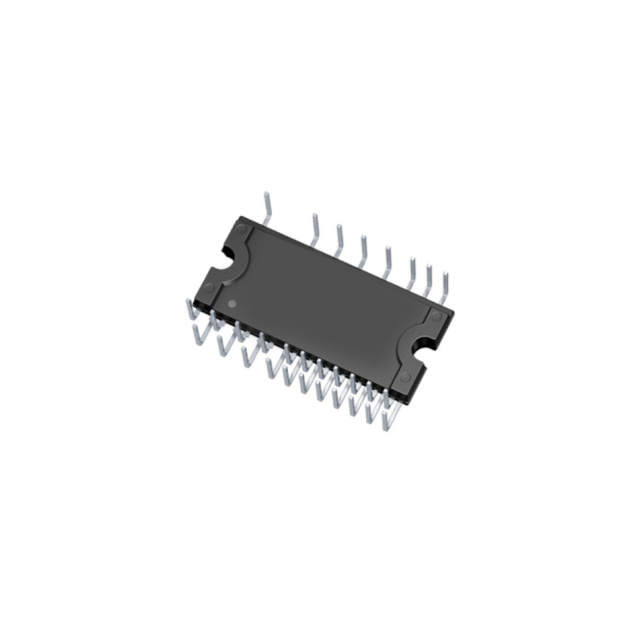

IM393X6EXKLA1

产品分类: 其他驱动器
产品描述: IPM IGBT 600V 20A 30-Pin DIP Tube
供应商型号: CY-IM393X6EXKLA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 IM393X6EXKLA1

IM393X6EXKLA1概述

    IM393-X6E CIPOS™ Tiny IPM 600V/20A 技术手册概述

    产品简介


    IM393-X6E 是一款集成电源混合集成电路(IPM),集成了驱动器和栅极驱动功能,专门设计用于先进家电电机驱动,如节能风扇和泵。这款紧凑型高效率 AC 电机驱动器适用于工业应用,通过单个隔离封装简化了设计复杂性。其主要功能包括低 VCE(on) 沟槽 IGBT 技术,高精度温度监测,过电流保护,以及完全隔离的热增强封装。

    技术参数


    - 工作环境:工作结温范围为 -40°C 到 150°C,存储温度范围为 -40°C 到 125°C。
    - 电气特性:
    - 阻断电压(VCES):600V
    - 输入电压范围(VIN):-0.3V 至 20V
    - 逻辑供电电压(VDD):13.5V 至 16.5V
    - 高侧浮动供电电压(VBS):12.5V 至 17.5V
    - PWM 载波频率:20kHz
    - 驱动输出电流(IO):±20A(峰值 30A)
    - 热特性:
    - 单个 IGBT 的结-壳热阻(RTH(J-C)):4.0°C/W 至 4.6°C/W

    产品特点和优势


    IM393-X6E 具有多种独特功能,使其在市场上具有强大的竞争力:
    - 集成的栅极驱动器和自举功能,提高了系统可靠性。
    - 高精度温度监测和过电流保护,确保安全运行。
    - 低 VCE(on) 沟槽 IGBT 技术,实现了良好的导通损耗与开关损耗平衡。
    - 高度隔离的设计,支持 2000VRMS 以上的隔离电压,确保电气安全。

    应用案例和使用建议


    IM393-X6E 主要应用于洗衣机、空调、冰箱、风扇、洗碗机等低功率电机驱动系统中。在实际应用中,为了确保系统的稳定运行,建议:
    - 在启动时,确保 VDD 和 VBS 供电电压不低于其阈值电压。
    - 确保所有引脚连接正确,特别是 VTH 引脚需要短接至 COM 引脚以确保温度监测功能正常工作。
    - 使用适当的滤波电路以防止输入噪声干扰。

    兼容性和支持


    IM393-X6E 与大多数标准微控制器兼容,可以通过简单的电路连接实现控制。厂商提供了详尽的技术支持文档和在线帮助资源,以确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - 问题:如何配置 RFE 引脚以实现故障清零定时功能?
    - 解决方案:RFE 引脚通常连接到一个 RC 网络,可以通过调整 RRCIN 和 CRCIN 的值来设定故障清零时间(TFLT-CLR)。例如,如果 RRCIN 为 1.2MΩ,CRCIN 为 1nF,则可以计算出 TFLT-CLR 大约为 1.7ms。

    总结和推荐


    IM393-X6E CIPOS™ Tiny IPM 以其高性能、高度集成和高可靠性,在家电电机驱动领域具有显著优势。其丰富的功能和简单易用的设计使得它成为设计工程师的理想选择。强烈推荐在需要高效、可靠的电机驱动解决方案的应用中使用此产品。

IM393X6EXKLA1参数

参数
拓扑 -
驱动数量 -
通用封装 DIP-30
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装
