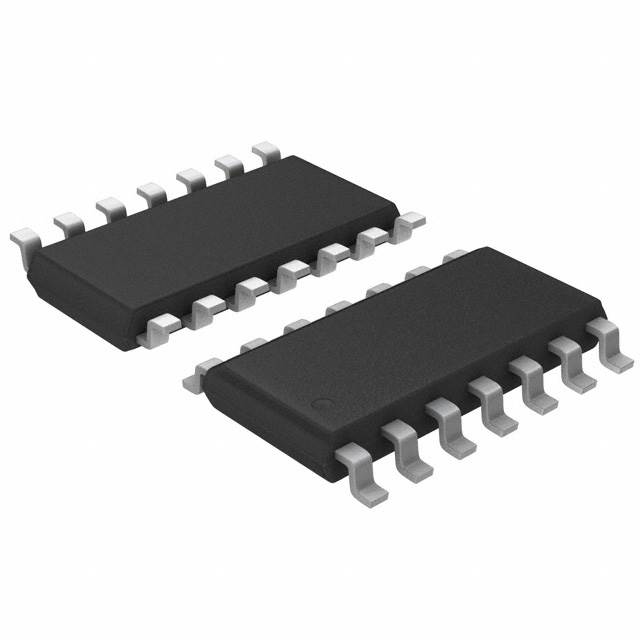

BTS723GWXUMA1

产品分类: 其他驱动器
产品描述: 高端 SOIC-14 贴片安装,黏合安装 8.75mm(长度)*4mm(宽度)
供应商型号: SCE-BTS723GWXUMA1
供应商: 海外现货
标准整包数: 10
INFINEON TECHNOLOGIES 其他驱动器 BTS723GWXUMA1

BTS723GWXUMA1概述

    # Smart High-Side Power Switch BTS723GW 技术手册解析

    产品简介


    基本介绍
    BTS723GW 是一款智能高侧电源开关,属于 Infineon Technologies 的 PROFET 系列,专为高效且可靠的功率控制设计。它采用先进的高压 MOSFET 技术,集成了保护电路和诊断功能,使其适用于多种严苛环境下的工业及汽车应用。该产品主要用于控制高侧负载(如电机、灯组等),支持逻辑控制输入,可提供强大的短路和过热保护能力。
    主要功能
    1. 高电流开关能力:最大额定电流可达 4A(单通道),两通道并联时支持更高电流需求。
    2. 短路和过温保护:具备短路检测、限流、过热保护等功能,确保系统安全运行。
    3. 诊断输出:可通过诊断反馈引脚提供负载状态信息(如开路、短路、过温等)。
    4. 宽电压范围:工作电压范围 7~58V,适应汽车和工业领域的复杂供电环境。
    应用领域
    - 汽车电子:如车窗升降器、雨刮器、风扇控制等。
    - 工业自动化:如小型电机驱动、LED 驱动等。
    - 智能家居:如照明控制、低功耗驱动模块等。

    技术参数


    以下为关键的技术参数表:
    | 参数 | 典型值 | 单位 |
    |
    | 供应电压范围 | 7 ~ 58 | V |
    | 输出电压 | 70 | V |
    | 最大负载电流 | 4.2 | A |
    | 热阻抗 | 25(结点到焊盘) | K/W |
    | 反向电池电压 | -24 | V |
    | 短路检测电压 | 4.0 | V |
    | 诊断电流 | 3 | µA |
    详细说明
    - 保护功能:具有短路保护(电流限制和自动重启)、过温保护、过压保护等多种保护机制。
    - 工作温度范围:-40°C 至 +150°C,适用于极端环境。
    - 封装形式:PG-DSO-14-37,符合 RoHS 标准。
    - 典型应用:最大允许负载电感 23mH(单通道)。

    产品特点和优势


    独特功能
    1. 集成诊断功能:可通过外部电路实现开路、短路、过温等状态监测。
    2. 快速切换:开通时间约 55µs,关断时间约 95µs,适用于高频应用场景。
    3. 低导通电阻:典型值为 45mΩ(Tj=25°C,单通道),降低功耗。
    4. 多重保护:具备电流限制、过温复位等高级保护功能,提升可靠性。
    市场竞争力
    BTS723GW 在同类产品中表现出色,尤其适合对效率、稳定性和安全性要求高的场景。相比传统分立器件,其集成度更高,减少了外围元件的需求,降低了系统成本和设计难度。

    应用案例和使用建议


    典型应用
    1. 汽车电子:用于电动车窗控制器,通过输入引脚控制电机正反转,配合外部诊断引脚监控电机状态。
    2. 工业设备:作为电动机的启动开关,结合过流保护功能避免设备损坏。
    使用建议
    1. PCB 布局:由于需要处理大电流,建议在 Vbb 引脚附近添加铜箔以降低热阻。
    2. 负载保护:对于较大电感负载,需外部串联限流电阻,防止因负载突变导致电流冲击。
    3. 诊断信号设计:根据实际需求选择合适的外部上拉电阻值(默认 12kΩ)。

    兼容性和支持


    兼容性
    BTS723GW 可与大多数标准逻辑电路兼容,支持 5V 和 12V 输入电压。此外,其 RoHS 符合性使其适用于全球市场。
    支持服务
    Infineon 提供详尽的用户指南和技术支持,包括参考设计文档和软件工具包。客户可通过官网获取最新资料并享受售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间较长 | 调整 VIN 高电平的时间,确保信号稳定。 |
    | 输出端电压异常 | 检查负载是否过大,调整限流电阻。 |
    | 温度过高报警 | 确保散热良好,必要时增加外部散热片。 |

    总结和推荐


    综合评估
    BTS723GW 是一款高性能的智能高侧电源开关,集成了多种保护功能和诊断机制,适合高可靠性需求的应用场景。其低导通电阻、宽工作温度范围和紧凑封装使其成为工业和汽车领域的理想选择。
    推荐使用
    我们强烈推荐此产品用于需要精确控制和可靠保护的场合。通过合理的设计和配置,BTS723GW 能显著提升系统的整体性能和稳定性。无论是工业设备还是汽车电子,BTS723GW 都是一个值得信赖的选择。

BTS723GWXUMA1参数

参数
拓扑 高端
驱动数量 -
长*宽*高 8.75mm(长度)*4mm(宽度)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
