IRS2113MTRPBF

产品分类: 栅极电源驱动器
产品描述: 英飞凌 16引脚MOSFET驱动器, 20V电源, MLPQ封装
供应商型号: 942-IRS2113MTRPBF
供应商: Mouser
标准整包数: 1

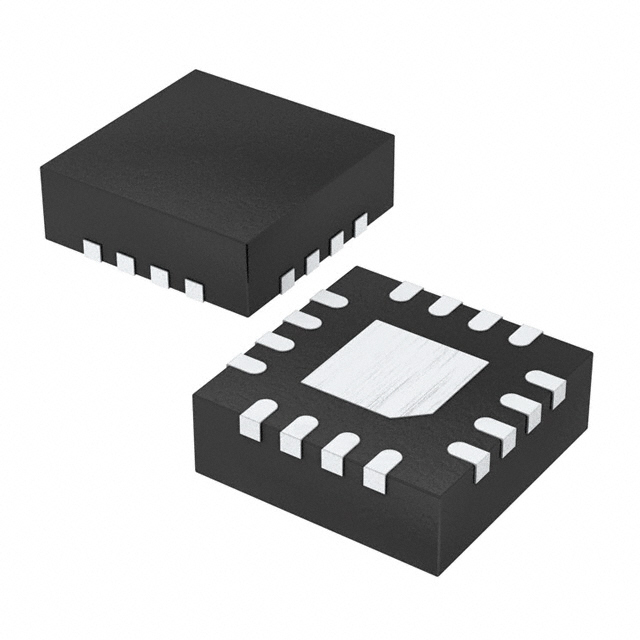

INFINEON TECHNOLOGIES 栅极电源驱动器 IRS2113MTRPBF

IRS2113MTRPBF概述

    IRS2113MPBF 技术手册

    产品简介


    产品名称: IRS2113MPBF
    产品类型: 高速功率MOSFET和IGBT驱动器
    主要功能: 该芯片包含两个独立的高侧和低侧参考输出通道,适用于各种高压应用。
    应用领域: 电力电子系统、工业自动化设备、电机控制、电源管理等。

    技术参数


    - 拓扑结构: 2个通道
    - 最大电压偏移: 600 V
    - 输出电压范围: 10 V - 20 V
    - 输出电流(典型值): 2.5 A / 2.5 A
    - 开关时间(典型值): 开启时间 130 ns,关闭时间 120 ns
    - 延迟匹配(最大值): 20 ns
    - 封装选项: MLPQ4x4-16-L(无2个引脚)
    - 绝对最大额定值:
    - 高侧浮动供电电压(VB):-0.3 V 至 625 V
    - 逻辑供电电压(VDD):-0.3 V 至 VSS + 20 V
    - 逻辑输入电压(VIN):VSS -0.3 V 至 VDD + 0.3 V
    - 最大热阻(RthJA):36 °C/W

    产品特点和优势


    - 浮动通道设计: 支持自举操作,允许驱动高达600V的N沟道功率MOSFET或IGBT。
    - 全面运作至+600V: 全面符合严格的电气特性要求。
    - 耐受负瞬态电压: 对于负瞬态电压具有抗扰性,dV/dt免疫。
    - 宽逻辑电压范围: 逻辑供电范围为3.3 V 至 20 V,兼容3.3 V CMOS或LSTTL逻辑。
    - 匹配传播延迟: 匹配的传播延迟使得在高频应用中更容易使用。
    - 符合RoHS标准: 环保,不含铅。

    应用案例和使用建议


    应用案例:
    - 电动机控制系统: IRS2113MPBF在电动机控制系统中的应用,可实现高效稳定的电机控制。
    - 电源转换系统: 在电源转换系统中,该芯片能够提供高效率的电源管理和驱动控制。
    使用建议:
    - 布局设计: 根据技术手册推荐,应确保电路板布局合理,避免电磁干扰。
    - 散热处理: 使用合适的散热片或冷却系统以保证芯片在工作时的温度稳定。
    - 信号隔离: 在电路设计中采用适当的信号隔离措施,以减少噪音干扰。

    兼容性和支持


    - 兼容性: IRS2113MPBF与标准CMOS或LSTTL输出兼容,可广泛应用于各类电子产品。
    - 支持: 供应商提供详尽的技术文档和专业技术支持,通过IR的Technical Assistance Center获得帮助。

    常见问题与解决方案


    - Q:芯片的逻辑输入电压范围是多少?
    A:逻辑输入电压范围为VSS -0.3 V 至 VDD + 0.3 V。
    - Q:芯片的最大热阻是多少?
    A:最大热阻为36 °C/W,需注意散热设计。
    - Q:芯片是否支持高频率应用?
    A:是的,通过匹配的传播延迟,芯片非常适合高频应用。

    总结和推荐


    综合评估:
    - IRS2113MPBF是一款高性能的高侧和低侧驱动器,专为高压应用设计。它的宽电压范围、匹配的传播延迟和优良的电气特性使其成为电力电子系统中的理想选择。
    - 在应用过程中,需注意正确的电路布局和散热设计以充分发挥其性能。
    推荐使用:
    - 推荐使用在需要高可靠性、高效率和强抗干扰能力的电力电子系统中,特别是在电机控制和电源转换系统中。

IRS2113MTRPBF参数

参数
下降时间 17ns
最大高压侧电压-自举 600V
输入类型 Non-Inverting
驱动数量 2
通道类型 -
最小工作供电电压 10V
驱动配置 半桥
栅极类型 IGBT,MOSFET,N沟道
最大传播延迟时间 200ns
上升时间 25ns
电流 - 峰值输出(灌入,拉出) 2.5A,2.5A
逻辑电压 - VIL,VIH 6V,9.5V
最大工作供电电压 20V
长*宽*高 4mm*4mm*880μm
通用封装 MLPQ-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IRS2113MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRS2113MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES IRS2113MTRPBF IRS2113MTRPBF数据手册

IRS2113MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
