XDPS21071XUMA1

产品分类: DC-DC稳压器
产品描述: Infineon, 交流-直流电源转换, 1输出, 7引脚
供应商型号: XDPS21071XUMA1
供应商: 国内现货
标准整包数: 1

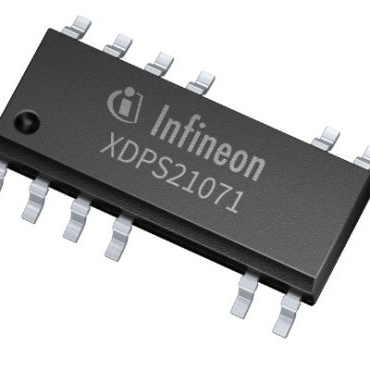

INFINEON TECHNOLOGIES DC-DC稳压器 XDPS21071XUMA1

XDPS21071XUMA1概述

    XDPS21071 强制频率谐振式反激控制器

    产品简介


    XDPS21071 是一款适用于高密度适配器应用的数字PWM控制器,采用DCM反激拓扑结构。此控制器集成多种先进算法和保护功能,提供多种操作模式,并通过单一引脚的UART接口实现灵活配置。产品具有600V启动单元、多模式操作、适应低空载输入功率等特性,广泛应用于高密度适配器/充电器领域。

    技术参数


    - 工作电压范围:85 ... 264 VAC
    - 启动单元:内置600V高压启动单元
    - 电流检测:通过CS引脚进行电流检测
    - 栅极驱动输出:GD0 和 GD1 分别用于直接驱动主电源MOSFET和发起强制频率谐振模式操作
    - 通信接口:一个可编程的UART接口(GPIO)
    - 温度等级:工业级,符合JEDEC47/20/22标准

    产品特点和优势


    - 集成的600V启动单元:快速启动,直接感应总线电压,简化设计
    - 多模式操作:包含强制频率谐振模式(FFR)、断续导通模式(DCM)等,提高系统效率
    - 自适应电流限制:根据不同的输出电压调整电流限制,适应不同负载条件
    - 超低待机功耗:符合严格的监管标准,减少能源浪费
    - 配置灵活性:通过单一引脚UART接口实现参数配置,方便现场调试

    应用案例和使用建议


    XDPS21071 通常用于高密度适配器和充电器的设计中。例如,在移动电源和笔记本电脑适配器中,其高效的多模式操作和低待机功耗可以显著提升整体能效。对于初学者,建议详细阅读技术手册,理解每种模式的操作细节,以确保正确配置参数并最大化利用该控制器的优势。

    兼容性和支持


    XDPS21071 采用PG-DSO-12封装,易于焊接。它与大部分现有的电源管理系统兼容,可以轻松集成到现有设计中。制造商提供详尽的技术文档和支持服务,包括在线论坛和技术支持热线,以帮助用户解决潜在问题。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方案:检查HV引脚连接是否正确,确认交流输入电压是否在规定范围内。
    2. 问题:在大负载下出现过流保护
    - 解决方案:适当增加外部电阻,降低峰值电流,或调整电流限制设置。
    3. 问题:输出电压不稳定
    - 解决方案:检查ZCD引脚接线是否松动,或适当调节Vcsoffset值以改善输出稳定性。

    总结和推荐


    XDPS21071 强制频率谐振式反激控制器是一款功能强大且灵活的产品,特别适合用于高密度适配器和充电器设计。其独特的多模式操作和优秀的待机功耗表现使其在市场上具备很强的竞争力。尽管需要一定的初始设置和调试,但一旦配置妥当,该控制器将显著提升系统效率。强烈推荐使用这款控制器来满足高性能电源需求。

XDPS21071XUMA1参数

参数
最大输出电压 -
输出类型 Transistor Driver
开关频率 24.9KHz~139.4KHz
拓扑 Flyback
最小输出电压 -
同步整流器 No
最大输入电压 3.3V
最小输入电压 3.3V
功能 Step-Up/Step-Down
输出数量 1
长*宽*高 7.62mm(宽度)
通用封装 SOIC-12
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装
