BTS5090-1EJA

产品分类: 其他驱动器
产品描述: Infineon 高侧开关电源芯片, 28 V电源, 1输出, 8引脚
供应商型号: 14M-BTS5090-1EJA
供应商: 云汉优选
标准整包数: 1

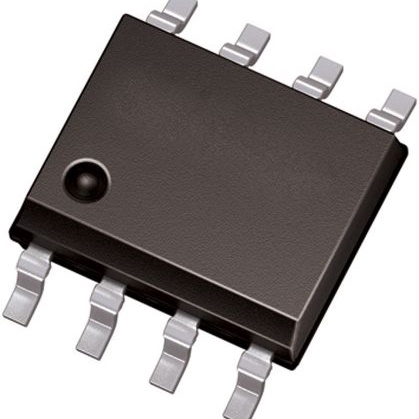

INFINEON TECHNOLOGIES 其他驱动器 BTS5090-1EJA

BTS5090-1EJA概述

    BTS5090-1EJA 智能高侧电源开关

    产品简介


    BTS5090-1EJA 是一款专为汽车应用设计的智能高侧电源开关。它是一款单通道设备,具备90毫欧姆(mΩ)的低输出导通电阻,适用于车载灯、LED等多种负载。与传统继电器、保险丝和分立电路相比,这款产品具有更高的可靠性,更适合处理高浪涌电流的应用场景。此外,该产品符合AEC标准,采用绿色环保材料,RoHS认证。

    技术参数


    - 工作电压范围: 5V 到 28V
    - 最大供电电压: 41V
    - 最大导通电阻(TJ = 150°C时): 180mΩ
    - 标称负载电流: 3A
    - 典型电流感测比: 1500
    - 最小电流限制: 20A
    - 最大待机电流(TJ = 25°C时): 500纳安(nA)

    产品特点和优势


    - 低待机电流: 设备处于非激活状态时几乎不消耗电力,非常适合长时间待机的应用。
    - 逻辑兼容: 支持3.3V和5V的逻辑输入,易于与其他标准数字逻辑电平设备集成。
    - 抗静电放电保护(ESD): 提供出色的ESD保护,有助于延长使用寿命。
    - 电磁兼容性优化: 降低电磁干扰,提高系统稳定性。
    - 负载接地独立: 逻辑地独立于负载地,可适应多种复杂电气环境。

    应用案例和使用建议


    应用案例:
    - 适用于各种汽车灯和LED的控制
    - 用于车载系统的继电器替代品,减少机械磨损和故障率
    使用建议:
    - 在选择外接保护电路时,确保所有外部组件与保护功能兼容
    - 由于该设备适用于高电流应用,确保散热设计满足要求以避免过热

    兼容性和支持


    - 兼容性: 与其他标准电气接口兼容,如5V逻辑电平
    - 支持: 提供详细的技术文档和应用指南,确保用户能够正确安装和使用

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温报警 | 检查散热片设计,确保空气流通良好 |
    | 过载保护 | 调整负载,避免超过额定电流限制 |
    | 待机电流过高 | 确认电路无短路情况,检查是否有额外的泄露路径 |

    总结和推荐


    BTS5090-1EJA 是一款高效、可靠且易于使用的智能高侧电源开关,非常适合汽车领域的各种应用。其优越的电气特性和多功能保护机制使其在市场上具有很高的竞争力。对于需要高功率、高可靠性且希望减少物理部件的应用,强烈推荐使用该产品。

BTS5090-1EJA参数

参数
拓扑 高端
驱动数量 -
长*宽*高 4.9mm(长度)*390cm(宽度)
通用封装 DSO(EP),SO
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

BTS5090-1EJA厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS5090-1EJA数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS5090-1EJA BTS5090-1EJA数据手册

BTS5090-1EJA封装设计

查看详情并下载
Symbol
Footprint
3D Model
