BTS50902EKAXUMA1

产品分类: 其他驱动器
产品描述: 高端 SOP 贴片安装,黏合安装 8.65mm*3.9mm*1.47mm
供应商型号: 2709907
供应商: 海外现货
标准整包数: 1

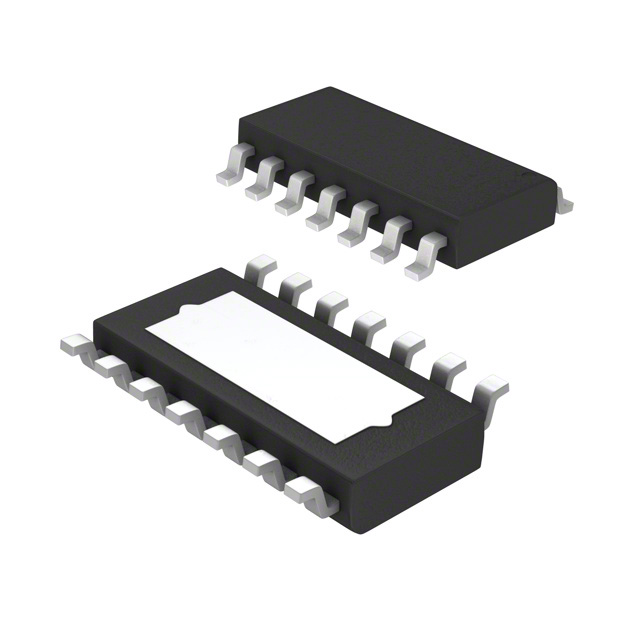

INFINEON TECHNOLOGIES 其他驱动器 BTS50902EKAXUMA1

BTS50902EKAXUMA1概述

    BTS5090-2EKA 智能高侧电源开关技术手册

    产品简介


    BTS5090-2EKA 是一款适用于汽车应用的智能高侧电源开关。它集成了两个通道,具有非常低的待机电流(低至纳安级别)。BTS5090-2EKA 支持3.3V 和 5V 兼容逻辑输入,并内置静电放电保护(ESD)。此外,该产品还经过了电磁兼容优化处理,确保在复杂的电磁环境中仍能稳定工作。BTS5090-2EKA 特别设计用于驱动高达 1P21W 的灯泡及 LED,尤其适合于汽车严苛的使用环境。

    技术参数


    - 额定工作电压范围:5V 到 28V
    - 最大供应电压:41V
    - 每通道最大导通电阻(@150°C):180mΩ
    - 单个通道的额定负载电流:3.5A
    - 双通道同时工作的额定负载电流:2.5A
    - 典型负载电流比例(kILIS):1500
    - 最小电流限制(IL5(SC)):20A
    - 最高待机电流(@25°C):500nA
    - 诊断功能:电流比例诊断、负载断路诊断、短路诊断、过温诊断

    产品特点和优势


    - 低待机电流:BTS5090-2EKA 在关断状态下具有非常低的泄漏电流,保证了长时间待机时的低功耗。
    - 兼容性广泛:支持3.3V 和 5V 逻辑输入,适用于多种不同的控制器。
    - 多重保护功能:具备过压保护、欠压保护、反极性保护、过温保护等多种保护机制,确保系统安全稳定运行。
    - 诊断能力:通过电流感测和开路检测等功能提供详细的故障信息,方便维护和诊断。

    应用案例和使用建议


    应用案例:
    BTS5090-2EKA 主要应用于汽车照明系统,如前大灯、后尾灯、转向灯等。由于其具备较高的电流承载能力和优良的保护机制,能够有效应对车辆启动瞬间的大电流冲击,保障电路的安全运行。
    使用建议:
    1. 在接线时注意各输出引脚必须连接在一起,并确保 PCB 能够承受流经这些引脚的最大电流。
    2. 考虑到高温对导通电阻的影响,在设计电路时应预留一定的裕度。
    3. 确保适当的散热措施,以防止因功率损耗导致的温度过高。

    兼容性和支持


    - 兼容性:BTS5090-2EKA 与标准的3.3V 和 5V 逻辑接口完全兼容,可以与大多数微控制器配合使用。
    - 厂商支持:该产品由原厂提供技术支持,可通过官网获取详细的技术文档和最新的软件固件更新。

    常见问题与解决方案


    1. 如何测试负载电流是否正常?
    - 可以通过测量 IS 引脚上的电压降来间接判断负载电流大小。

    2. 如果检测到短路怎么办?
    - 一旦检测到短路,IC 会自动断开输出,并可以通过观察相应的诊断信号进行故障定位。
    3. 如何避免过热保护触发?
    - 选择合适的散热设计,增加散热片面积,降低工作环境温度有助于减少因过热导致的保护动作。

    总结和推荐


    综上所述,BTS5090-2EKA 是一款功能强大且高度可靠的智能高侧电源开关。其独特的性能和丰富的保护功能使其成为汽车电子及其他高要求领域的理想选择。如果您需要一款既能节省能源又能确保系统稳定性的器件,强烈推荐使用 BTS5090-2EKA。

BTS50902EKAXUMA1参数

参数
拓扑 高端
驱动数量 -
长*宽*高 8.65mm*3.9mm*1.47mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

BTS50902EKAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS50902EKAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS50902EKAXUMA1 BTS50902EKAXUMA1数据手册

BTS50902EKAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
