首页  >  产品百科  >  BTS50901EJAXUMA1

BTS50901EJAXUMA1

产品分类: 其他驱动器
产品描述: 高端 SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.45mm
供应商型号: ET-2480572
供应商: 海外现货
标准整包数: 1

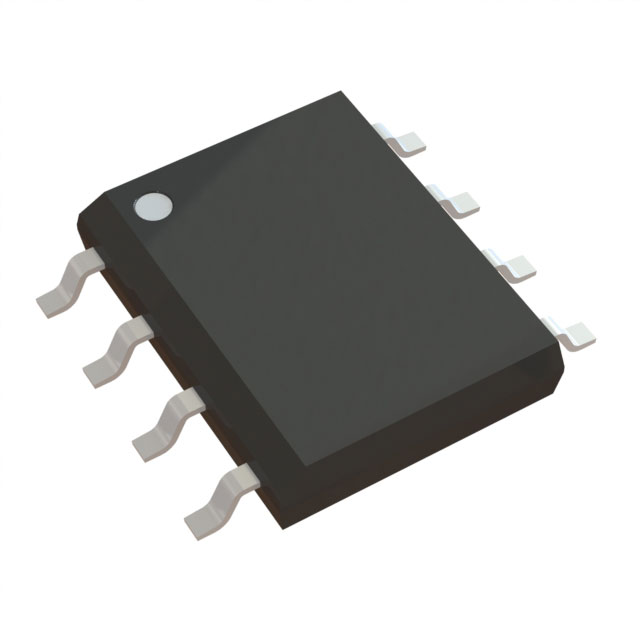

INFINEON TECHNOLOGIES 其他驱动器 BTS50901EJAXUMA1

BTS50901EJAXUMA1概述

    文章:BTS5090-1EJA 智能高边功率开关

    1. 产品简介


    BTS5090-1EJA 是一款由英飞凌科技公司设计并生产的智能高边功率开关,主要用于汽车电源系统。它属于单通道设备,具备90毫欧姆的低导通电阻,能够在极端的工作环境中稳定运行。这款开关不仅适用于电阻负载,也适用于感性负载和容性负载,可以替代传统的机电继电器、保险丝和分立电路。此外,BTS5090-1EJA 适合用于大浪涌电流的应用,例如灯泡驱动。

    2. 技术参数


    - 工作电压范围:5V 至 28V(VS(OP))
    - 最大供应电压:41V(VS(LD))
    - 最大导通电阻(在TJ=150°C时):180毫欧(RDS(ON))
    - 额定负载电流:3A(IL(NOM))
    - 典型电流感应比:1500(kILIS)
    - 最小电流限制:20A(IL5(SC))
    - 最大待机电流(在TJ=25°C时):500纳安(IS(OFF))

    3. 产品特点和优势


    BTS5090-1EJA 的核心优势包括:
    - 非常低的待机电流
    - 兼容3.3V和5V逻辑输入
    - 内置静电放电保护(ESD)
    - 优化的电磁兼容性
    - 逻辑接地独立于负载接地
    - 在关闭状态下具有非常低的功率MOSFET漏电流
    - 符合RoHS标准
    - AEC认证

    4. 应用案例和使用建议


    BTS5090-1EJA 通常用于汽车照明系统(如前照灯)和LED驱动应用。在这些应用中,它可以实现高精度的负载电流检测和可靠的保护机制,从而提高系统的整体可靠性。使用建议如下:
    - 确保所有输出引脚连接在一起,以确保负载电流的均匀分布。
    - 根据实际应用环境选择合适的电路板设计,确保能够承受最大的电流流动。
    - 考虑在设计阶段充分考虑热阻抗,确保良好的散热效果。

    5. 兼容性和支持


    BTS5090-1EJA 与多种汽车应用相兼容,可以无缝集成到现有的汽车电气系统中。英飞凌提供了详细的技术支持文档和专业工程师的支持,以帮助客户解决在安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:电源电压超出正常范围怎么办?
    - 解决方法:确保外部组件正确配置,如使用过压保护器件。
    - 问题:电流超过限定值导致保护动作怎么办?
    - 解决方法:检查负载情况,确保没有过载;也可以调整电流限制设置。
    - 问题:系统不响应诊断信号怎么办?
    - 解决方法:检查电路连接是否正确,尤其是诊断使能引脚(DEN)。

    7. 总结和推荐


    总体而言,BTS5090-1EJA 在汽车照明系统和LED驱动应用方面表现出色,具有出色的稳定性、可靠的保护机制以及优异的兼容性。鉴于其卓越的产品性能和广泛的适用范围,我们强烈推荐该产品用于需要高可靠性的汽车电子系统。无论是对于系统集成商还是最终用户,BTS5090-1EJA 都是一个值得信赖的选择。

BTS50901EJAXUMA1参数

参数
拓扑 高端
驱动数量 -
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

BTS50901EJAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS50901EJAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS50901EJAXUMA1 BTS50901EJAXUMA1数据手册

BTS50901EJAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.905 ¥ 16.0973
10+ $ 1.2356 ¥ 10.4406
50+ $ 1.0827 ¥ 9.1485
100+ $ 0.9534 ¥ 8.0565
250+ $ 0.8871 ¥ 7.4956
500+ $ 0.8574 ¥ 7.2453
1000+ $ 0.8169 ¥ 6.903
2500+ $ 0.7505 ¥ 6.3414
库存: 2626
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.09
