TLE8102SGAUMA1

产品分类: 其他驱动器
产品描述: 低端 SOIC-12 贴片安装,黏合安装 6.4mm(长度)*7.5mm(宽度)
供应商型号: UA-TLE8102SGAUMA1
供应商: 海外现货
标准整包数: 1

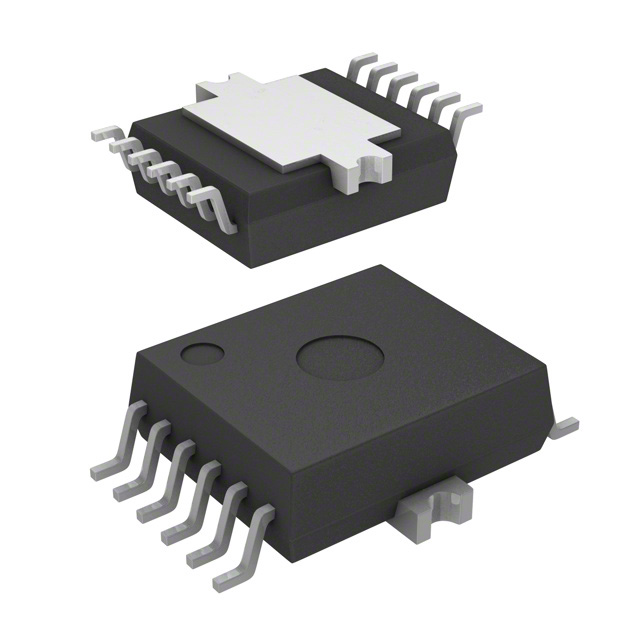

INFINEON TECHNOLOGIES 其他驱动器 TLE8102SGAUMA1

TLE8102SGAUMA1概述

    TLE8102SG Smart Dual Channel Powertrain Switch 技术手册解析

    产品简介


    TLE8102SG 是一款智能双通道动力传动开关,专为汽车应用设计。该器件集成了保护功能和诊断功能,采用先进的智能功率技术(Smart Power Technology, SPT),能够控制两个低侧通道,每个通道的最大导通电阻(RON)在 150°C 下为 360mΩ。它具备过载保护、过温保护和开路检测等多种功能,是车辆控制系统中理想的电流控制解决方案。

    技术参数


    - 供应电压 (VDD):4.5V 至 5.5V
    - 漏源电压 (VDS):48V 至 60V
    - 最大导通电阻 (RON):360mΩ(150°C)
    - 工作温度范围 (Tj):-40°C 至 +150°C
    - 存储温度范围 (Tstg):-55°C 至 +150°C
    - 输入电压 (VIN):-0.3V 至 7V
    - 输出电流 (ID):-3A 至 IDS(lim1,2)
    - 短路保护电压 (VSC):最大值分别为 48V、32V 和 18V
    - 静电放电电压 (VESD):±2000V 或 ±4000V(人体模型)
    - 热阻 (RthJA):最大值为 25K/W
    - 输出钳位能量 (EAS):最大值为 75mJ

    产品特点和优势


    1. 集成保护功能:包括过载保护、过温保护和开路检测,有效防止故障条件下的损坏。
    2. 低静态电流模式:在睡眠模式下,所有输出关闭且诊断和偏置电路被禁用,显著降低功耗。
    3. 3.3V 兼容微控制器输入:适用于多种微控制器系统。
    4. 绿色产品:符合 RoHS 标准,确保环保。
    5. AEC 认证:适用于汽车电子应用。
    6. 精准电流感测:在工作电流为 3A 时精度为±6%,温度偏差为±3%。
    7. SPI 接口:提供配置和诊断功能,方便灵活控制。
    8. 短路检测:自动检测接地短路,并采取相应保护措施。

    应用案例和使用建议


    TLE8102SG 可用于多种汽车系统中,如氧传感器加热器、电动助力转向系统等。以下是一些建议:
    1. PWM 控制:使用并行输入进行脉宽调制控制,以适应不同负载需求。
    2. 电流监测:利用内置的电流感测功能监控负载电流,及时发现异常情况。
    3. 温度管理:结合温度传感器进行过温保护,确保系统稳定运行。
    4. 系统级测试:通过 SPI 接口读取诊断信息,进行系统的全面测试和维护。

    兼容性和支持


    TLE8102SG 支持标准的 SPI 接口,可以轻松集成到现有系统中。此外,厂商提供了详尽的技术支持和维护文档,确保用户能够在开发和应用过程中获得必要的帮助。

    常见问题与解决方案


    1. Q: 如何处理过载保护?
    - A: 当检测到过载时,TLE8102SG 会自动切断对应通道,避免设备损坏。可以通过 SPI 重新激活受影响的通道。
    2. Q: 温度过高时怎么办?
    - A: TLE8102SG 会在温度超过阈值时触发保护机制,关闭受影响的通道。需要等待温度下降后再重新激活通道。
    3. Q: 如何进入睡眠模式?
    - A: 通过 SPI 发送命令即可进入睡眠模式,此时所有输出关闭,功耗降至最低。

    总结和推荐


    TLE8102SG 是一款高性能、多功能的智能双通道动力传动开关,特别适合于汽车电子应用。其出色的保护功能和精准的电流感测能力,使其在各种复杂环境中表现出色。对于需要高可靠性、精确控制的应用场合,强烈推荐使用 TLE8102SG。总体而言,TLE8102SG 在性能、兼容性和易用性方面均表现出色,是一款值得信赖的电子产品。

TLE8102SGAUMA1参数

参数
拓扑 低端
驱动数量 -
长*宽*高 6.4mm(长度)*7.5mm(宽度)
通用封装 SOIC-12
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

TLE8102SGAUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE8102SGAUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES TLE8102SGAUMA1 TLE8102SGAUMA1数据手册

TLE8102SGAUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
