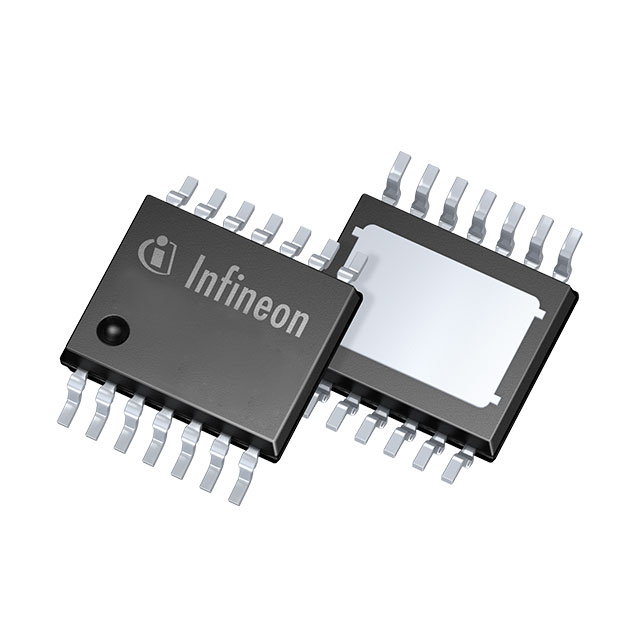

BTS71202EPAXUMA1

产品分类: 其他驱动器
产品描述: 高侧开关电源芯片, 双通道, 28 V电源, 2输出, 14引脚
供应商型号: BTS71202EPAXUMA1
供应商: 云汉优选
标准整包数: 5
INFINEON TECHNOLOGIES 其他驱动器 BTS71202EPAXUMA1

BTS71202EPAXUMA1概述

    BTS7120-2EPA PROFET™+2 智能高侧电源开关技术手册

    1. 产品简介


    BTS7120-2EPA 是一款智能高侧电源开关,属于PROFET™+2系列,专为各种负载设计,适用于电阻、电感和电容负载的应用场合。它可用于替代机电继电器、保险丝及分立电路,提供强大的驱动能力,适用于2A负载(包括继电器)及高浪涌电流负载,如R10W灯泡或LED等效负载。图1展示了其典型应用框图,详细信息见第10章。

    2. 技术参数


    以下列出了BTS7120-2EPA的主要技术规格、性能参数及其电气特性:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最小操作电压(开机时) | VS(OP) | 4.1 | V |
    | 最小启动电压(起动时) | VS(UV) | 3.1 | V |
    | 最大操作电压 | VS | 28 | V |
    | 最大过电压保护(TJ=25°C) | VDS(CLAMP)25 | 35 | V |
    | 睡眠模式最大电流(TJ≤85°C) | IVS(SLEEP) | 0.5 | µA |
    | 工作模式最大电流 | IGND(ACTIVE) | 4 | mA |
    | 最大导通电阻(TJ=150°C) | RDS(ON)150 | 110 | mΩ |
    | 额定负载电流(TA=85°C) | IL(NOM) | 2 | A |
    | 典型电流感应比 | kILIS | 1075 | - |

    3. 产品特点和优势


    - 高集成度:集成了诊断和嵌入式保护功能,能够实时监测负载状态并提供逆向电流功能。
    - 绿色环保:符合RoHS标准,确保环保无害。
    - 卓越的保护功能:具备绝对和动态温度限制,过流保护及智能重启控制,欠压关断及过压保护功能。
    - 诊断功能:具备比例负载电流感应、开路检测及短路到地和电池的检测功能。
    - 高可靠性:AEC-Q100等级1认证,确保在汽车及其他工业环境中稳定运行。

    4. 应用案例和使用建议


    BTS7120-2EPA 通常应用于需要高精度、高可靠性的负载控制场景。例如,在电动汽车中,可以用于电机控制;在智能家居系统中,可以用于灯具和电动窗帘的控制。
    使用建议:
    - 在安装时,确保所有输出引脚通过印刷电路板(PCB)连接在一起,以承受最大电流。
    - 设计电路时,考虑散热需求,避免过热问题。

    5. 兼容性和支持


    BTS7120-2EPA 与大多数微控制器兼容,支持3.3V和5V逻辑输入。Infineon公司提供了详尽的技术文档和支持服务,用户可通过官方网站获取更多资源。

    6. 常见问题与解决方案


    - 问题1:如何启用诊断功能?
    - 解决方案:将DEN引脚设置为高电平即可启用诊断功能。
    - 问题2:如何测量负载电流?
    - 解决方案:通过读取IS引脚上的电压变化,根据设定的比例关系计算出负载电流。
    - 问题3:如何防止过温保护?
    - 解决方案:检查负载电流和温度传感器读数,确保不超过规定的阈值。

    7. 总结和推荐


    综上所述,BTS7120-2EPA凭借其丰富的保护功能、高集成度及优异的稳定性,使其成为众多应用场合的理想选择。我们强烈推荐该产品用于高精度、高可靠性要求的应用场合。如果你需要一个具有强大保护能力和优良性能的智能高侧电源开关,BTS7120-2EPA无疑是一个值得考虑的选项。

BTS71202EPAXUMA1参数

参数
拓扑 高侧
驱动数量 2
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 TSSOP-14-EP-150MIL
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
