TLF42772LDXUMA1

产品分类: LDO稳压器
产品描述: 65dB(100Hz) 200μA 正极 Adjustable 300mA 1 5V 5V 12V 40V 500mV@ 200mA 5mV 20mV TSON-10 贴片安装
供应商型号: CY-TLF42772LDXUMA1
供应商: Avnet
标准整包数: 1

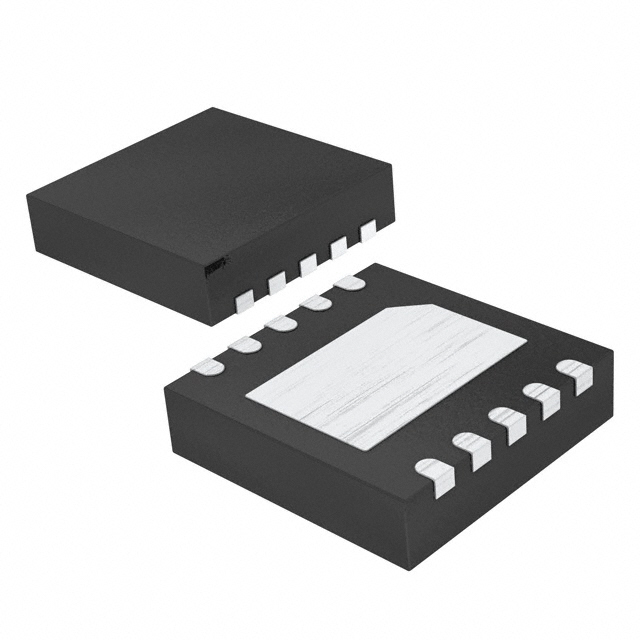

INFINEON TECHNOLOGIES LDO稳压器 TLF42772LDXUMA1

TLF42772LDXUMA1概述

    OPTIREG™ linear TLF4277-2LD 技术手册

    产品简介


    OPTIREG™ TLF4277-2LD 是一款低功耗线性电压调节器,集成了电流监测功能。它主要用于汽车传感器、摄像头和外围设备供电等汽车应用中,特别是针对永久连接到电池的应用场景。这款器件通过集成多种保护机制(如过压、过温、过流检测)来确保系统稳定和安全运行,使其成为汽车环境中一个可靠的选择。

    技术参数


    - 输入电压范围:-16 V 到 45 V
    - 输出电压范围:5 V 到 12 V
    - 最大输出电流:300 mA
    - 输出电容要求:最小 1 µF
    - 热阻:RthJC(结到壳体)为 9 K/W;RthJA(结到环境)在不同PCB尺寸下的值分别为165 K/W、67 K/W、56 K/W和55 K/W
    - 工作温度范围:-40°C 到 150°C
    - 其他特性:集成电流监测、短路保护、反向极性保护、过温关断、RoHS 和 WEEE 合规

    产品特点和优势


    - 集成电流监测:独特的内置电流监测功能提供诊断和系统保护功能,帮助监控并指示故障状态。
    - 高稳定性:宽输入电压范围和稳定的陶瓷电容输出电容配置,确保电压调节器能够持续高效工作。
    - 多功能保护:集成的多种保护机制,包括过压、过温、过流检测等,大大提高了系统的可靠性和安全性。
    - 广泛的应用领域:适用于多种车载设备和应用,包括传感器、摄像头和主动天线等。

    应用案例和使用建议


    应用场景:
    - 汽车传感器和摄像头的电源供应
    - 车载天线的供电
    - 汽车永久连接至电池的应用
    使用建议:
    - 确保正确连接外部组件,特别是在选择输出电容和电阻时需要仔细参考数据手册中的建议。
    - 为了降低热应力,可考虑采用较大面积的PCB散热区,以降低RthJA值。

    兼容性和支持


    兼容性:
    - TLF4277-2LD 可与各种汽车应用中的其他电子元器件或设备兼容。
    - 内部保护电路确保了与其他设备连接的安全性和可靠性。
    支持:
    - 产品经过严格验证,符合AEC-Q100标准,适合汽车应用。
    - 详细的技术文档和支持资源可在线获取,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何避免损坏器件?
    - 答:遵循绝对最大额定值表,避免超过电压、温度等极限值。例如,确保电压在-16 V到45 V之间,存储温度在-55°C到150°C之间。

    2. 问:如果遇到过热情况,怎么办?
    - 答:利用器件内部的过温关断功能,系统会自动关断,防止损坏。在故障条件消除后,器件将自动重启。

    总结和推荐


    综合评估:
    - 主要优点:高可靠性、多功能保护机制、广泛的温度和电压范围支持,非常适合汽车和高可靠性应用场景。
    - 推荐使用:鉴于其高稳定性、多功能保护和广泛的应用范围,OPTIREG™ TLF4277-2LD 是一款值得推荐的高性能线性电压调节器。
    本文提供了关于 OPTIREG™ linear TLF4277-2LD 的详细介绍,包括技术参数、产品特点、应用案例、兼容性和支持信息等。希望这些内容能帮助您更好地了解和应用该器件。

TLF42772LDXUMA1参数

参数
输出类型 Adjustable
输出电流 300mA
最大输入电压 40V
最小输入电压 5V
最小输出电压 5V
极性 正极
负载调节 5mV
Iq-静态电流 200μA
线路调节 20mV
稳压器数量 1
纹波抑制-PSRR 65dB(100Hz)
最大输出电压 12V
最大压差@电流 500mV@ 200mA
通用封装 TSON-10
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TLF42772LDXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLF42772LDXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LDO稳压器 INFINEON TECHNOLOGIES TLF42772LDXUMA1 TLF42772LDXUMA1数据手册

TLF42772LDXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
