BTT62004EMAXUMA1

产品分类: 其他驱动器
产品描述: Infineon 智能高侧开关电源芯片, 36 V电源, 4输出, 24引脚
供应商型号: 1338549
供应商: 海外现货
标准整包数: 2500
INFINEON TECHNOLOGIES 其他驱动器 BTT62004EMAXUMA1

BTT62004EMAXUMA1概述

    BTT6200-4EMA Smart High-Side Power Switch: Comprehensive Technical Guide

    1. 产品简介


    BTT6200-4EMA 是一款专为24V卡车和运输系统设计的智能高边电源开关,适用于电阻、电感和电容负载。它能够替代电磁继电器、保险丝和分立电路,特别适合于具有高浪涌电流的负载(如灯泡)。这款四通道设备的主要特性包括:非常低的待机电流、兼容3.3V和5V逻辑输入、静电放电保护(ESD)以及优化的电磁兼容性。

    2. 技术参数


    - 工作电压范围:5V 至 36V(VS(OP))
    - 最大供电电压:65V(VS(LD))
    - 每个通道的最大导通电阻:150°C时为400mΩ(RDS(ON))
    - 单通道额定负载电流:1.5A(IL(NOM)1)
    - 全部通道额定负载电流:1A(IL(NOM)2)
    - 典型电流检测比:kILIS 300
    - 绝对最大额定值:VS(-0.3) 至 48V;反向极性电压 0 至 28V;短路保护供电电压 0 至 36V
    - 功耗:直流情况下最大总功耗为1.8W
    - 瞬态能量消耗:单脉冲能量消散最大值为20mJ(IL(0)=1A,TJ(0)=150°C,VS=28V)

    3. 产品特点和优势


    - 四通道设备:允许同时控制多个负载。
    - 低待机电流:待机电流仅为0.5µA,减少不必要的能量损失。
    - 兼容逻辑输入:兼容3.3V和5V逻辑输入,易于与多种控制器接口连接。
    - 完善的保护功能:具备过压保护、欠压保护、反极性保护和短路保护。
    - 诊断功能:提供比例负载电流感应、开路负载检测和过温保护等诊断功能。

    4. 应用案例和使用建议


    应用案例:
    - 在24V卡车和运输系统中驱动灯具或LED灯。
    - 用于需要精确电流监控和保护的工业控制系统中。
    使用建议:
    - 确保负载电流不超过规定的最大值,以避免损坏。
    - 在进行任何硬件操作前,先检查接地情况,确保系统的安全。
    - 定期检查负载电流和温度,防止过热损坏。

    5. 兼容性和支持


    BTT6200-4EMA 设备支持与外部组件集成,如反极性保护和负载断开保护。制造商提供了全面的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:负载电流过大导致器件损坏。
    解决方法:使用电流限制器来防止电流过大。
    - 问题:无法启动设备。
    解决方法:检查供电电压是否在规定的范围内。
    - 问题:设备无法正常关闭负载。
    解决方法:检查接线和诊断信号(DEN)是否正确配置。

    7. 总结和推荐


    BTT6200-4EMA是一款高性能的智能高边电源开关,具有出色的保护和诊断功能,非常适合在汽车及工业应用中使用。其独特的特性和可靠性使其成为市场上同类产品的佼佼者。强烈推荐使用该产品,特别是在需要精确控制和监控的场合。

BTT62004EMAXUMA1参数

参数
拓扑 高端
驱动数量 -
长*宽*高 8.65mm(长度)*3.9mm(宽度)

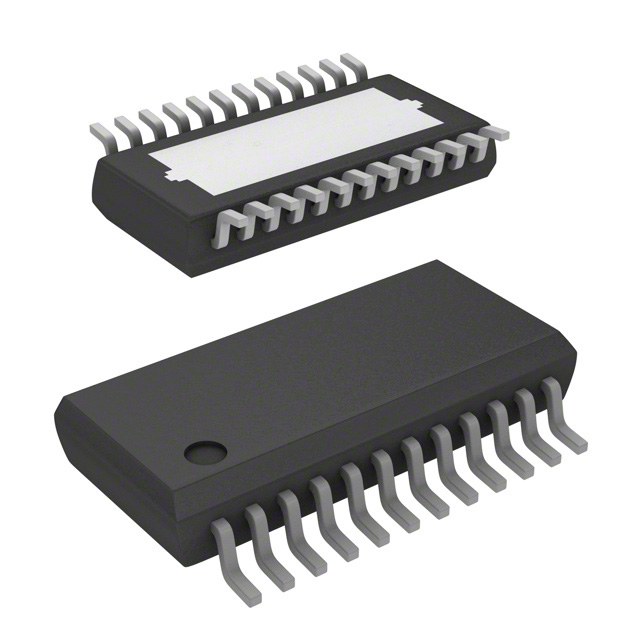

通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

BTT62004EMAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTT62004EMAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTT62004EMAXUMA1 BTT62004EMAXUMA1数据手册

BTT62004EMAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
