IM513L6AXKMA1

产品分类: 电机驱动器
产品描述: Power MOSFET 多相电机 13.5V 18.5V PWM Driver DIP-24 通孔安装
供应商型号: J-IFNO-0106008
供应商: Chip1stop
标准整包数: 1

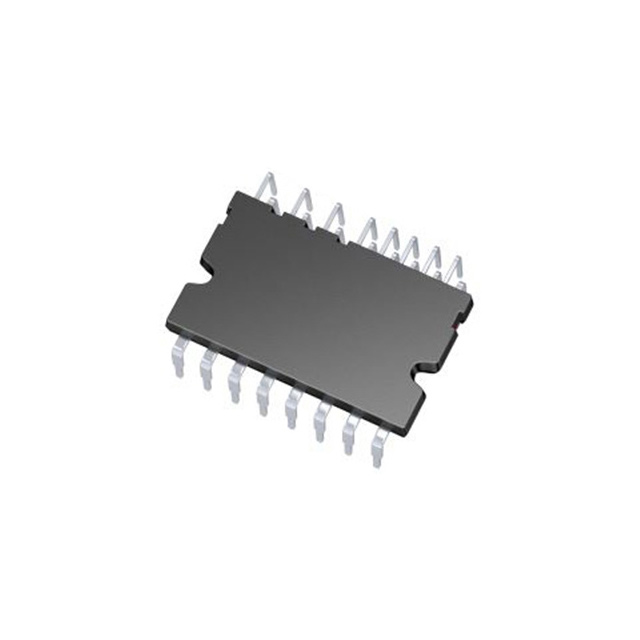

INFINEON TECHNOLOGIES 电机驱动器 IM513L6AXKMA1

IM513L6AXKMA1概述

    IM513-L6A CIPOS™ Mini 技术手册解析

    1. 产品简介


    IM513-L6A CIPOS™ Mini 是一种高度集成的电源控制模块,专为交流电机驱动应用设计,如冰箱等。它结合了CoolMOS™ CFD2 功率MOSFET和优化过的SOI栅极驱动器,以实现卓越的电气性能。CIPOS™ Mini 模块封装概念特别适合于需要良好热传导和电气隔离的应用,同时也具备EMI抑制能力和过载保护功能。

    2. 技术参数


    - 供电范围: DC 链路供电电压(P-N)为 0 - 450 V。
    - 控制电压: 低侧供电电压(VDD)为 14.0 - 18.5 V;高侧浮动供电电压(VB vs. VS)为 13.5 - 18.5 V。
    - 逻辑输入电压: LIN, HIN, ITRIP 的输入电压为 0 - 5 V。
    - PWM 载波频率: 最大为 20 kHz。
    - 外部死区时间: HIN 和 LIN 之间为 1.5 - μs。
    - 单个MOSFET热阻: 结到壳的热阻为 4.21 K/W。
    - 过电流检测阈值: 正向阈值为 400 - 540 mV。
    - 热敏电阻: 在 25°C 时电阻约为 85 kΩ。

    3. 产品特点和优势


    - 全隔离设计: 全隔离的双列直插封装。
    - 高性能MOSFET: 采用CoolMOS™ CFD2 功率MOSFET。
    - 稳健的SOI栅极驱动器: 能够稳定抵抗瞬态和负电压。
    - 内置热敏电阻: 提供温度监测。
    - 过电流保护: 过电流检测后可自动关闭所有输出。
    - 高可靠性: 符合JEDEC工业标准,符合RoHS规范。

    4. 应用案例和使用建议


    IM513-L6A CIPOS™ Mini 可用于冰箱、洗碗机、风扇等设备中的低功率电机驱动。建议在使用过程中注意散热,保持各相源引脚与 VSS 的连接尽可能短,以避免不必要的电感电压降。同时,建议设置适当的外部死区时间,以确保开关的安全性。

    5. 兼容性和支持


    IM513-L6A CIPOS™ Mini 设计兼容多种工业标准,能够与多数低压控制芯片(如LSTTL和CMOS)兼容。制造商提供了详细的技术文档和支持服务,包括应用指南和故障排除指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 为什么我的设备在启动时会出现短暂的过电流报警?
    - 解答: 这可能是由于设备启动时的浪涌电流导致的。建议增加外部死区时间或调整输入脉冲宽度以防止这种情况发生。
    - 问题: 如何正确连接 VFO 引脚?
    - 解答: 将 VFO 引脚通过外部上拉电阻连接到 +5 V,以确保输出结果可以直接连接到微控制器。

    7. 总结和推荐


    IM513-L6A CIPOS™ Mini 是一款集成了多种功能的高效能电源控制模块,具有良好的电气性能和高可靠性。其独特的全隔离设计、强大的过流保护功能和稳健的栅极驱动器使其成为电机驱动应用的理想选择。强烈推荐给需要高性能、可靠性和良好兼容性的工业应用项目。

IM513L6AXKMA1参数

参数
工艺 Power MOSFET
功能 Driver
最大工作供电电压 18.5V
最小工作供电电压 13.5V
接口类型 PWM
额定电流 -
电压 - 负载 -
拓扑 -
电机类型 - AC,DC -
功率 -
电机类型 多相电机
通用封装 DIP-24
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装,管装

IM513L6AXKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IM513L6AXKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电机驱动器 INFINEON TECHNOLOGIES IM513L6AXKMA1 IM513L6AXKMA1数据手册

IM513L6AXKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.93 ¥ 58.5585
库存: 280
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.55
直接购买
加入购物车
