CY7C65210-24LTXIT

产品分类: USB接口芯片
产品描述: USB 2.0 1.71V 5.5V 115.2Kbps QFN 贴片安装
供应商型号: 448-CY7C65210-24LTXITTR-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES USB接口芯片 CY7C65210-24LTXIT

CY7C65210-24LTXIT概述

    CY7C65210/CY7C65217 系列USB Billboard控制器产品技术手册

    1. 产品简介


    CY7C65210/CY7C65217系列是Infineon公司生产的全速USB控制器,符合USB 2.0标准,运行速度为12 Mbps。它们主要用于实现USB Billboard设备类驱动器,通过集成的USB终端电阻提供高速通信能力。这些控制器具有多种型号,如CY7C65210和CY7C65210A等,每种型号都有不同的通道接口和配置选项。例如,CY7C65210/A仅支持单通道I2C接口,而CY7C65217/A则同时支持UART和I2C接口。这些控制器广泛应用于各种Type-C设备容器,如适配器、扩展坞、显示器和汽车电子等领域。

    2. 技术参数


    - USB通信能力:全速(12 Mbps),支持Billboard设备类驱动器。
    - I2C接口:单通道/双通道,速率可达400 kHz,每个缓冲区大小为190字节。
    - UART接口:双通道,数据率高达115200 bps,格式支持7或8位数据位,1或2位停止位。
    - GPIO引脚数量:CY7C65210(9个),CY7C65217(7个),CY7C65210A(11个),CY7C65217A(9个)。
    - 存储容量:2560字节可配置闪存用于存储配置参数。
    - 工作温度范围:
    - 商用:0°C至70°C
    - 工业:-40°C至85°C
    - 汽车:-40°C至105°C
    - 供电电压:1.71 V至5.5 V

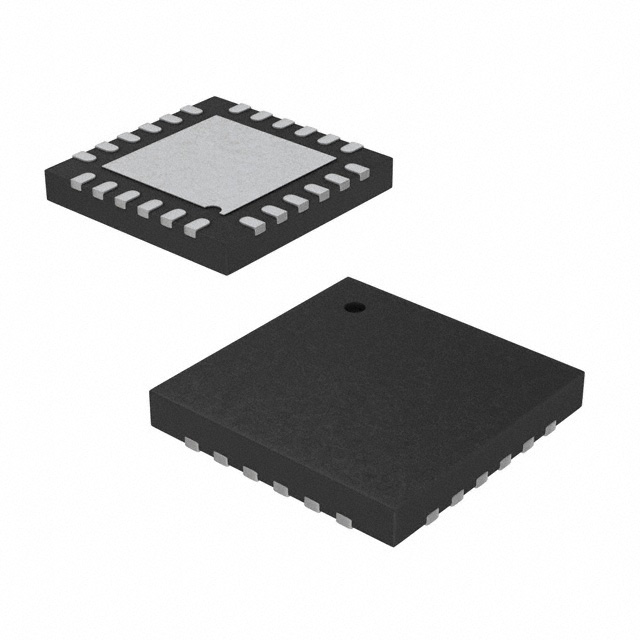

    - 封装形式:24引脚QFN(4.0 mm x 4.0 mm,0.55 mm,0.5 mm引脚间距)

    3. 产品特点和优势


    CY7C65210/CY7C65217系列USB Billboard控制器的主要优势在于其高度集成化的设计。它们集成了USB终止电阻、内部时钟振荡器以及闪存,能够有效地进行系统电源管理。尤其是CY7C65217和CY7C65217A型号,提供了UART和I2C双通道接口,支持高达115200 bps的数据传输率和丰富的GPIO引脚配置,增强了系统灵活性和功能多样性。此外,其支持Windows 10操作系统,无需额外安装驱动程序即可直接使用。

    4. 应用案例和使用建议


    CY7C65210/CY7C65217系列被广泛应用于各类USB Type-C设备容器,如Type-C适配器、扩展坞和显示器等。具体应用实例包括将这些控制器用于构建USB BillBoard设备,以实现对不同类型设备的支持。对于设计人员而言,建议在使用过程中充分考虑供电电压、温度范围和GPIO引脚配置等因素,确保系统稳定运行。

    5. 兼容性和支持


    该产品与各类USB Type-C设备容器兼容,且已获得Windows 10操作系统的原生支持。厂商提供详细的文档和技术支持,包括电气特性的规范、管脚描述和应用程序示例等,方便用户快速上手和调试。

    6. 常见问题与解决方案


    根据技术手册中的常见问题部分,列出了几项用户可能遇到的问题及解决方案:
    - 问题:供电电压超出规定范围。
    - 解决方案:请确认并调整供电电压至1.71 V至5.5 V之间。
    - 问题:设备无法正常工作。
    - 解决方案:检查GPIO配置和相关引脚状态,确保接线无误。
    - 问题:串行通信错误。
    - 解决方案:确认数据位、停止位和奇偶校验位设置正确。

    7. 总结和推荐


    综上所述,CY7C65210/CY7C65217系列USB Billboard控制器具备高性能、高可靠性和高兼容性等特点,特别适合应用于需要高速USB通信和灵活GPIO配置的应用场合。因此,强烈推荐给需要此类功能的电子设计项目。

CY7C65210-24LTXIT参数

参数
最小工作供电电压 1.71V
数据速率 115.2Kbps
支持协议 USB 2.0
最大工作供电电压 5.5V
通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

CY7C65210-24LTXIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY7C65210-24LTXIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES USB接口芯片 INFINEON TECHNOLOGIES CY7C65210-24LTXIT CY7C65210-24LTXIT数据手册

CY7C65210-24LTXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.625 ¥ 13.7313
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 34328.25
