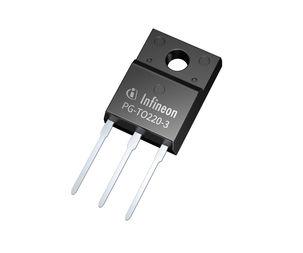

IPP60R120P7

产品分类: 场效应管(MOSFET)
产品描述: 20V 1个N沟道 600V 120mΩ 16A 1.544nF TO-220 通孔安装
供应商型号: IPP60R120P7
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPP60R120P7

IPP60R120P7概述


    产品简介


    IPP60R120P7 是一款基于Infineon Technologies的CoolMOS™ P7系列的功率MOSFET晶体管。它采用第七代超结(Super Junction, SJ)原理设计,专为高电压功率MOSFET提供高性能。IPP60R120P7在硬开关和软开关应用(如PFC和LLC)中表现出色,具备出色的开关效率和低功耗特性,使其适用于多种应用场合。

    技术参数


    以下是IPP60R120P7的主要技术规格和技术特性:
    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 \(V{DS}\) | 650 | V |
    | 最大漏源导通电阻 \(R{DS(on)}\) | 120 | mΩ |
    | 典型栅极电荷 \(Qg\) | 36 | nC |
    | 脉冲漏极电流 \(I{D,pulse}\) | 78 | A |
    | 在400V下的输出电容能量 \(E{oss}\) | 4.0 | µJ |
    | 反向恢复速度 \(diF/dt\) | 900 | A/µs |

    产品特点和优势


    IPP60R120P7具有以下显著特点和优势:
    - 出色的抗浪涌能力:适合硬开关和软开关应用,例如PFC和LLC。
    - 显著降低开关和导通损耗:使开关应用更加高效、紧凑和冷却。
    - 优异的静电放电(ESD)能力:所有产品均通过2kV以上的ESD测试。
    - 易于设计和使用:低振铃倾向使得在PFC和PWM阶段更容易使用。
    - 简化热管理:低损耗特性降低了热管理的复杂度。
    - 适用于广泛的电源范围和应用:可用于PC Silverbox、适配器、液晶电视、照明、服务器、电信和UPS等多个领域。

    应用案例和使用建议


    IPP60R120P7广泛应用于多种电力转换设备中,例如:
    - PFC阶段:作为功率因数校正电路的一部分。
    - 硬开关PWM阶段:用于需要高速开关的应用。
    - 谐振开关阶段:在需要较低开关损耗的应用中表现尤为出色。
    使用建议:
    - 在并联MOSFET时,建议使用铁氧体磁珠或单独的推拉电路。
    - 确保使用合适的散热措施以维持良好的工作温度。
    - 针对不同的应用场景选择合适的驱动电阻。

    兼容性和支持


    IPP60R120P7具有很高的通用性,可以轻松与其他标准封装的组件配合使用。Infineon Technologies提供了全面的技术文档和仿真模型,可访问公司网站获取更多详细信息和支持资源。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及解决方法:
    - Q: 漏极-源极电压过高?
    - A: 检查驱动电阻是否合适,并确保电路设计符合规范。

    - Q: 产品过热?
    - A: 检查散热系统是否正常工作,必要时增加散热片或改善空气流动。

    - Q: 开关频率异常?
    - A: 确认栅极电荷和输入电容是否正确配置,并检查是否有噪声干扰。

    总结和推荐


    IPP60R120P7是一款具有高性能和广泛适用性的功率MOSFET,适合于多种电力转换和控制应用。其卓越的性能、易用性和可靠性使其成为设计工程师的理想选择。我们强烈推荐此产品用于各种高要求的应用场合。

IPP60R120P7参数

参数
Rds(On)-漏源导通电阻 120mΩ
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.544nF
Id-连续漏极电流 16A
最大功率耗散 -
通道数量 -
Vds-漏源极击穿电压 600V
Vgs-栅源极电压 20V
栅极电荷 -
配置 -
Vgs(th)-栅源极阈值电压 -
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

IPP60R120P7厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPP60R120P7数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPP60R120P7 IPP60R120P7数据手册

IPP60R120P7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.0063
500+ ¥ 11.3339
1000+ ¥ 11.0458
3000+ ¥ 10.8537
库存: 265
起订量: 42 增量: 500
交货地:
最小起订量为:10
合计: ¥ 120.06
