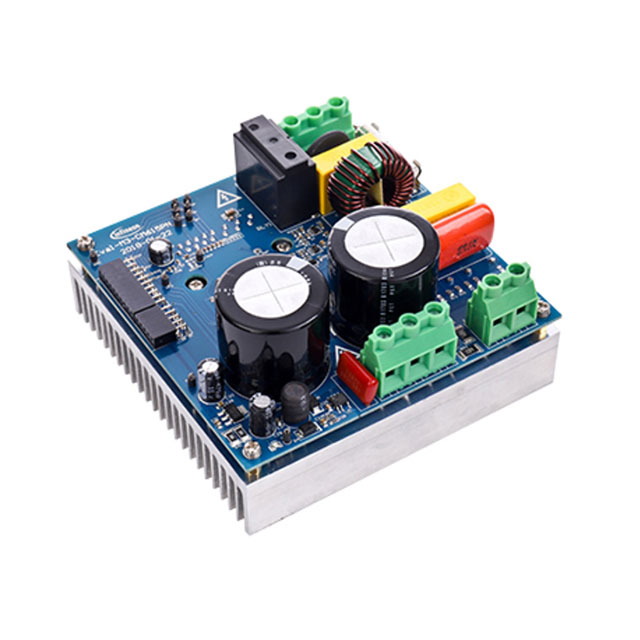

EVALM3CM615PNTOBO1

产品描述: Infineon 三相逆变器评估测试板, 评估板, IFCM15P60GD芯片
供应商型号: M-EVALM3CM615PNTOBO1
供应商: Future
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM3CM615PNTOBO1

EVALM3CM615PNTOBO1概述

    # EVAL-M3-CM615PN 电子元器件技术手册

    1. 产品简介


    产品类型及功能
    EVAL-M3-CM615PN 是一款专为电机驱动应用设计的评估板,属于 Infineon 的 iMOTION™ 模块化应用设计套件(MADK)的一部分。该评估板集成了 CIPOS™ Mini 智能功率模块(IPM),适用于单相功率因数校正(PFC)和三相逆变器控制。EVAL-M3-CM615PN 能够展示 Infineon 在高性能运动控制 IC 和 IPM 技术方面的领先优势,主要用于家用电器(如空调)和低功耗电机驱动系统。
    应用领域
    EVAL-M3-CM615PN 的核心应用场景包括:
    - 空调压缩机驱动;
    - 家用电器电机驱动;
    - 高频开关操作下的功率因数校正;
    - 感知型永磁电机驱动。

    2. 技术参数


    | 参数名称 | 参数值 | 条件/备注 |
    |
    | 输入电压 | 165 - 265 Vrms | 额定输入范围 |
    | 输出功率 | 650 W | 额定条件下输出功率 |
    | PFC 开关频率 | 60 kHz (最大值) | 受控板限制 (最高 50 kHz) |
    | 逆变器开关频率 | 20 kHz (最大值)
    | DC 母线电压范围 | 120 V - 420 V | 最大最小范围 |
    | 最高工作温度 | 80°C | 额定工作温度 |
    | 过电流保护阈值 | 115.7 Apeak | 设置方式:更改分流电阻 |
    | 温度保护阈值 | 100°C | 控制板 Eval-M3-102T |
    | PCB 特性 | 尺寸:120 mm x 120 mm | 两层设计,铜厚 35 µm |

    3. 产品特点和优势


    独特功能
    - CIPOS™ Mini IPM 集成:包含三半桥 TRENCHSTOP™ IGBT,具有 15A/600V 和 30A/650V 的额定电流和电压。
    - PFC 功能:支持高达 650W 的功率输出,内置负极性保护机制。
    - 高可靠性:采用 SOI 技术,具有低热阻抗和稳定性。
    - 环保合规:RoHS 符合标准,无铅终端镀层。
    市场竞争力
    - 高效能集成化设计简化了应用开发;
    - 高精度的过流和过温保护机制,显著提高系统安全性;
    - 易于与多种控制板对接,支持灵活扩展。

    4. 应用案例和使用建议


    实际应用场景
    EVAL-M3-CM615PN 广泛应用于家用空调、冰箱等家电的电机驱动中。例如,搭配 Eval-M3-102T 控制板时,可实现高效永磁同步电机的驱动。
    使用建议
    - 优化布线:确保电路板走线短且直接,减少寄生电感;
    - 温控设计:合理设置散热片,避免高温导致保护触发;
    - 测试点监控:通过标准示波器探头实时监测测量点,及时发现异常。

    5. 兼容性和支持


    兼容性
    - 支持与不同接口的控制板配合使用;
    - 兼容 PFC 集成的 CIPOS™ Mini IPM,便于替换升级。
    支持服务
    - 厂商提供全面的技术文档和支持;
    - 提供在线调试工具和技术论坛答疑。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频开关时出现振荡现象 | 增加旁路电容至关键节点 |
    | 过温保护频繁触发 | 优化散热设计或降低负载功率 |
    | 分流电阻异常 | 更换高质量的分流电阻 |

    7. 总结和推荐


    综合评估
    EVAL-M3-CM615PN 在效率、可靠性、灵活性等方面表现出色,特别适合需要高效能电机驱动和功率因数校正的应用场合。其紧凑的设计和多功能支持使开发人员能够快速验证设计方案并投入生产。
    推荐结论
    强烈推荐使用 EVAL-M3-CM615PN 作为电机驱动项目的核心部件。无论是初学者还是资深工程师,都能从中获得便利与支持。
