首页  >  产品百科  >  CY7C1670KV18-550BZXC

CY7C1670KV18-550BZXC

产品分类: 静态随机存储器(SRAM)
产品描述: 1.7V 1.9V 550MHz Parallel FBGA 贴片安装
供应商型号: Q-CY7C1670KV18-550BZXC
供应商: 期货订购
标准整包数: 525
INFINEON TECHNOLOGIES 静态随机存储器(SRAM) CY7C1670KV18-550BZXC

CY7C1670KV18-550BZXC概述


    产品简介


    CY7C1668KV18 和 CY7C1670KV18 电子元器件
    CY7C1668KV18 和 CY7C1670KV18 是由赛普拉斯半导体公司开发的高速同步流水线 SRAM(静态随机存取存储器)。这两款器件分别具有 8 M × 18 和 4 M × 36 的存储密度,支持 DDR II+ 架构,具备高带宽和低读取延迟的特点,广泛应用于高速缓存、数据传输和高性能计算等领域。

    技术参数


    | 参数 | 描述 |

    | 存储密度 | 144 Mbit |
    | 最大操作频率 | 550 MHz |
    | 读取延迟 | 2.5 周期(DOFF 高电平);1 周期(DOFF 低电平) |
    | 接口 | DDR 接口,双倍数据速率 |
    | 核心电压 | 1.8 V ± 0.1 V |
    | I/O 电压 | 1.4 V 至 VDD |

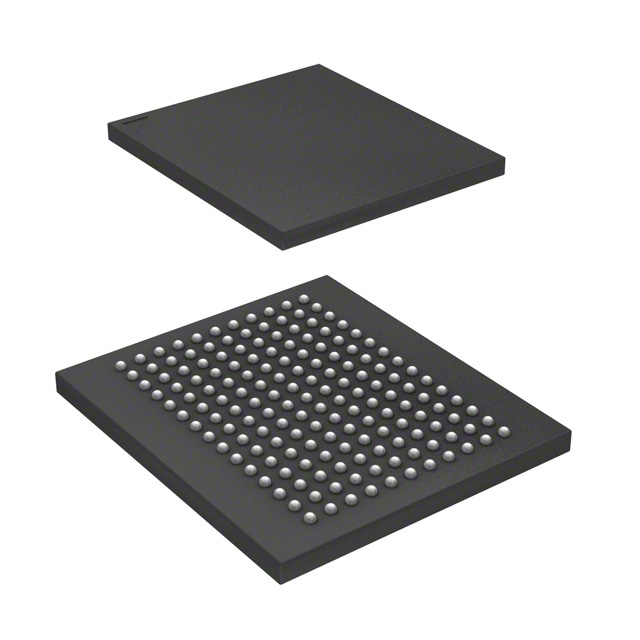

    | 封装类型 | 165 球细间距球栅阵列(FBGA),尺寸 15 × 17 × 1.4 mm |

    产品特点和优势


    1. 高速度:最高可达 550 MHz 的时钟频率,提供了极高的带宽。
    2. 双字节突发架构:减少地址总线频率,提高了系统的整体性能。
    3. DDR II+ 架构:支持双倍数据速率,使数据传输速度加倍。
    4. 精确的 DDR 定时:采用两个输入时钟(K 和 K)进行精确的数据捕获。
    5. 高可靠性:支持 SRAM 的自定时写入操作,提升数据的安全性。
    6. 灵活的供电选择:支持 1.5V 和 1.8V 的 I/O 电源。
    7. 高集成度:采用 FBGA 封装,适合紧凑的设计需求。

    应用案例和使用建议


    应用案例
    CY7C1668KV18 和 CY7C1670KV18 主要应用于高速缓存、数据传输和高性能计算等领域。例如,在通信设备中作为高速缓冲存储器,以提高数据处理速度。
    使用建议
    1. 正确配置时钟:确保 K 和 K 时钟的设置和保持时间符合要求,避免时钟不匹配导致的数据错误。
    2. 合理利用字节写选择:在写入操作中,合理配置 BWS0 和 BWS1,以简化数据的修改和更新。
    3. 正确配置输出阻抗:通过 ZQ 配置合适的输出阻抗,确保数据总线的稳定性和一致性。

    兼容性和支持


    CY7C1668KV18 和 CY7C1670KV18 支持多种接口标准,如 JTAG 1149.1 兼容测试访问端口。赛普拉斯半导体提供全面的技术支持和售后服务,确保用户能够充分利用这些器件的功能和优势。

    常见问题与解决方案


    1. QVLD 输出无效
    - 解决方案:检查并确认 QVLD 输出的连接是否正确,以及 VREF 是否设置为适当的参考电压。
    2. 时钟信号不稳定
    - 解决方案:调整时钟源,确保 K 和 K 时钟的频率和相位一致。
    3. 数据写入失败
    - 解决方案:检查写操作的 R/W 和 LD 输入信号是否正确配置,确认 BWS 输入是否适当设置。

    总结和推荐


    CY7C1668KV18 和 CY7C1670KV18 以其高速度、高带宽和灵活的操作模式,成为高性能计算和高速缓存领域的理想选择。其出色的性能和可靠性使其在市场上具有强大的竞争力。我们强烈推荐在需要高性能存储解决方案的应用中使用此系列器件。

CY7C1670KV18-550BZXC参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 -
最大供电电流 -
最大时钟频率 550MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
通用封装 FBGA
安装方式 贴片安装
包装方式 托盘

CY7C1670KV18-550BZXC厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY7C1670KV18-550BZXC数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 静态随机存储器(SRAM) INFINEON TECHNOLOGIES CY7C1670KV18-550BZXC CY7C1670KV18-550BZXC数据手册

CY7C1670KV18-550BZXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5250+ $ 613.84 ¥ 5113.2872
15750+ $ 552.456 ¥ 4601.9585
26250+ $ 491.072 ¥ 4090.6298
52500+ $ 460.38 ¥ 3834.9654
库存: 5250
起订量: 5250 增量: 525
交货地:
最小起订量为:5250
合计: ¥ 26844757.8
