FP200R12N3T7B11BPSA1

产品分类: IGBT模块
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 200 A
供应商型号: 4035688
供应商: 海外现货
标准整包数: 1

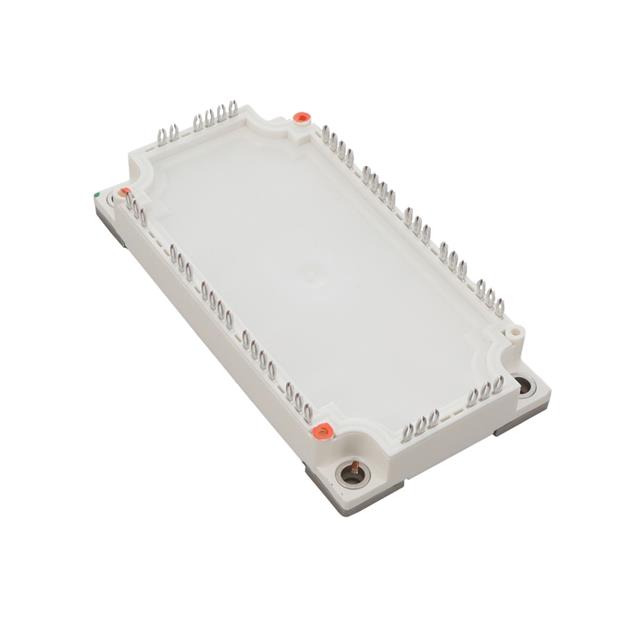

INFINEON TECHNOLOGIES IGBT模块 FP200R12N3T7B11BPSA1

FP200R12N3T7B11BPSA1概述

    FP200R12N3T7B11 EconoPIM™3 Module 技术手册

    产品简介


    FP200R12N3T7B11 是一款EconoPIM™3模块,集成了TRENCHSTOP™ IGBT7技术和发射极控制二极管。这种模块被广泛应用于各种工业环境中,特别是在辅助逆变器、电机驱动器和服务驱动器等领域。EconoPIM™3模块具有高性能和高可靠性,适用于各种高压电力转换应用。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 电气特性
    - 集电极-发射极电压(VCES):1200 V
    - 最大连续直流集电极电流(ICDC):200 A
    - 重复峰值集电极电流(ICRM):400 A
    - 开关频率下的过载操作温度:高达175°C
    - 典型的导通压降(VCEsat):1.55 V(25°C时)

    - 机械特性
    - 内置NTC温度传感器
    - 使用PressFIT接触技术
    - 铜基板
    - 氧化铝基底(低热阻)

    - 其他参数
    - 存储温度范围:-40°C 至 125°C
    - 端子电阻(RAA'+CC' 和 RCC'+EE'):1.1 mΩ 和 1.6 mΩ(25°C时)

    产品特点和优势


    1. 高效率:TRENCHSTOP™ IGBT7技术确保低损耗和高开关频率。
    2. 高可靠性:内置NTC温度传感器可监控模块的温度,提高系统的稳定性和可靠性。
    3. 耐高温能力:能够在175°C的高温下正常运行,增强了产品的耐用性和适应性。
    4. 紧凑设计:使用铜基板和PressFIT接触技术,实现了小尺寸和轻量化的设计。

    应用案例和使用建议


    1. 辅助逆变器:EconoPIM™3模块可以用于将直流电转换为交流电,常用于太阳能逆变器等系统。
    2. 电机驱动器:在电机驱动系统中,这些模块可以用于控制电机的启动、停止和速度调节。
    3. 伺服驱动器:在伺服控制系统中,这些模块可以帮助实现精确的位置和速度控制。
    使用建议:
    - 在设计电路时,应考虑到模块的散热需求,避免过热损坏。
    - 建议在系统中增加温度监测设备,以便实时监控模块的工作状态。

    兼容性和支持


    该模块与其他标准PIM模块兼容,支持各种工业应用中的标准接口。Infineon Technologies提供了详尽的应用文档和技术支持,以帮助用户更好地理解和使用这些模块。

    常见问题与解决方案


    1. 问题:如何处理模块过热?
    - 解决方案:确保适当的散热措施,如使用散热片和风扇。
    2. 问题:模块如何正确安装?
    - 解决方案:按照应用说明中的要求进行安装,确保扭矩适中,不要过度紧固。
    3. 问题:如何检查模块的健康状态?
    - 解决方案:定期检查NTC温度传感器读数,使用万用表测试端子电阻。

    总结和推荐


    FP200R12N3T7B11 EconoPIM™3模块是一款高度可靠且性能优良的产品,适用于多种高压电力转换应用。它的高效率、高可靠性、紧凑设计和广泛适用性使其成为市场上极具竞争力的产品之一。强烈推荐使用这款模块来构建高效稳定的电力转换系统。

FP200R12N3T7B11BPSA1参数

参数
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 -
配置 -
集电极电流 200A
最大功率耗散 20mW
零件状态 在售
包装方式 托盘

FP200R12N3T7B11BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP200R12N3T7B11BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP200R12N3T7B11BPSA1 FP200R12N3T7B11BPSA1数据手册

FP200R12N3T7B11BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
