EVALM10565DTOBO1

产品描述: 电机控制器评估测试板, 评估板, IRMCK099芯片
供应商型号: 2673284
供应商: 海外现货
标准整包数: 1

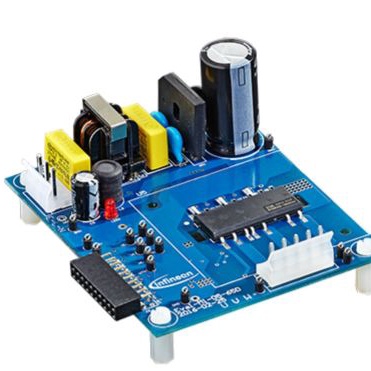

INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM10565DTOBO1

EVALM10565DTOBO1概述

    EVAL-M1-05-65D User Manual: A Comprehensive Guide

    1. 产品简介


    EVAL-M1-05-65D 评估板是一款集成三相智能功率模块(IPM)的评估工具,主要用于电机驱动应用。它属于iMOTION™ Modular Application Design Kit(MADK)的一部分。EVAL-M1-05-65D可以与EVAL-M1-101T或EVAL-M1-099M配合使用,展示Infineon的IPM技术。此评估板旨在帮助用户快速设计CIPOS™ Micro功率模块的应用。

    2. 技术参数


    - 输入电压:100-240 Vrms
    - 频率:50/60 Hz
    - 输入电流:1.5 Arms
    - 输出功率(三相):90 W
    - 每相电流:650 mA
    - DC母线最大电压:400 V
    - DC母线最小电压:110 V
    - 电流反馈设备:RS1, RS2, RS3 = 0.25 Ω
    - 过流保护阈值:2.5A pk
    - 温度传感器输出:VTH
    - DC母线电压测量:通过电压分压器实现
    主要技术规格包括:
    - 模块电压阻断能力(VDSS):500 V
    - 每个MOSFET的最大直流输出电流:2.6 A
    - 每个MOSFET的最大功耗:19 W
    - 隔离电压(1分钟):1900 Vrms
    - 工作结温范围:-40°C到150°C

    3. 产品特点和优势


    EVAL-M1-05-65D的主要特点和优势如下:
    - 集成了高电压栅极驱动器
    - 内置自举功能
    - 采用沟槽式FREDFET技术,RDS(on)为1.3 Ω @ 25°C
    - 所有通道具有匹配的传播延迟
    - 包含NTC温度传感器(适用于IRSM505-065)
    - 优化的dv/dt损耗和EMI权衡
    - 3.3 V逻辑兼容且内置先进输入滤波器
    - 可选择单电阻或腿电阻电流感应
    - 驱动器耐受负瞬态电压
    - 隔离度为1900 Vrms,1分钟
    - 经UL认证
    这些特点使其非常适合于需要高性能和可靠性的工业应用。

    4. 应用案例和使用建议


    典型应用场景包括小型电机驱动,如家用电器和小型工业设备。使用时应注意:
    - 确保AC输入电压在100-240 Vrms范围内
    - 额外安装外部保险丝以保护电路
    - 使用合适尺寸的电机以避免过载
    建议的操作条件包括:
    - 输入电压范围:220 VAC
    - 温度范围:0°C至70°C

    5. 兼容性和支持


    EVAL-M1-05-65D与多种CIPOS™ Micro模块兼容,包括IRSM505-065和IRSM515-065。对于其他硬件的支持,Infineon提供了详细的文档和技术支持,确保用户能够顺利进行开发和测试。

    6. 常见问题与解决方案


    - 问题1:电路通电后显示板上LED灯不亮。
    解决办法:检查连接器J1是否正确连接,并确认电源输入是否符合要求。
    - 问题2:过流保护启动频繁。
    解决办法:检查电机负载是否正常,或者调整电流感应电阻RS1, RS2, RS3。

    7. 总结和推荐


    总体而言,EVAL-M1-05-65D评估板在设计和功能上都表现出色,适合快速原型设计和教学用途。它具有高效、可靠的电机驱动能力,是电机驱动应用的理想选择。如果你正在寻找一个功能全面且易于操作的电机驱动评估工具,那么EVAL-M1-05-65D无疑是一个值得考虑的选择。

EVALM10565DTOBO1参数

参数
长*宽*高 90mm(长度)*75mm(宽度)
零件状态 在售
包装方式 盒装

EVALM10565DTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALM10565DTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVALM10565DTOBO1 EVALM10565DTOBO1数据手册

EVALM10565DTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
