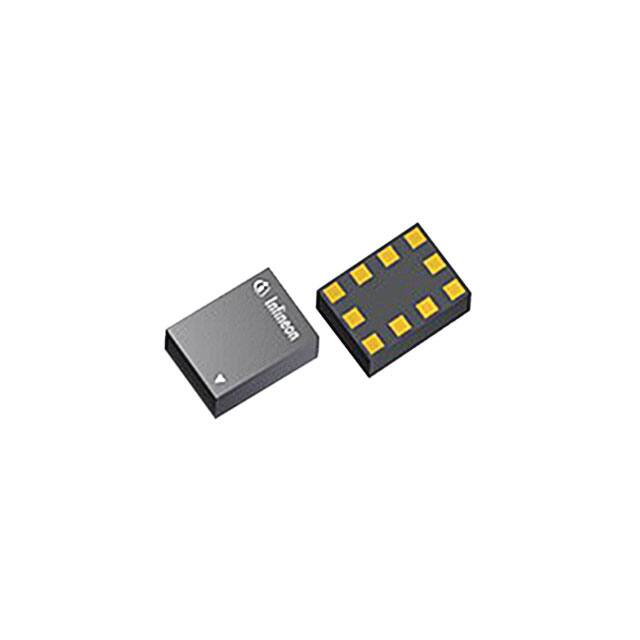

BGAU1A10E6327XTSA1

产品分类: RF放大器
产品描述: 1.9V 5.925GHz 5mA 27dB 1.7V~1.9V 1.7dB~6.5dB 30dBm 5GHz LTE 1.7V 5.15GHz,5.925GHz 贴片安装
供应商型号: CY-BGAU1A10E6327XTSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES RF放大器 BGAU1A10E6327XTSA1

BGAU1A10E6327XTSA1概述

    # 产品概述

    产品简介


    BGAU1A10是一款低噪声放大器(Low Noise Amplifier),具备增益控制功能。它专为5.15GHz到5.925GHz频率范围设计,广泛应用于无线通信领域,如LTE(Long Term Evolution)网络的前端系统。BGAU1A10通过其高增益和低噪声特性显著提升数据传输速率,同时具备多状态控制功能,能够根据不同的应用场景切换增益模式或旁路模式,从而实现更灵活的系统配置和更高的可靠性。

    技术参数


    主要参数
    - 工作频率:5.15 - 5.925 GHz
    - 插入功率增益:20.5 dB
    - 增益动态范围:27 dB
    - 噪声系数:1.6 dB
    - 电流消耗:5.0 mA
    - 封装形式:ATSLP leadless package,尺寸为1.1 x 1.5mm²
    环境参数
    - 供电电压范围:0.0 - 2.5 V
    - 工作温度范围:-30℃至85℃
    - 存储温度范围:-55℃至150℃
    - ESD能力(HBM):±1000 V
    - RFFE供电电压:-0.5 - 2.7 V

    产品特点和优势


    BGAU1A10的主要特点和优势包括:
    - 高增益(20.5 dB)和低噪声系数(1.6 dB),确保在高速数据传输中的信号质量。
    - 通过增益控制和旁路模式,可以灵活应对不同工作环境的需求,提高系统的灵活性。
    - 具备多种控制方式,可通过MIPI接口实现精确控制。
    - 微型封装(1.1 x 1.5mm²),占用空间小,易于集成。

    应用案例和使用建议


    应用案例
    BGAU1A10常用于LTE基站的前端系统,以改善数据传输速率。例如,在距离基站较远的地方,可以通过开启高增益模式来确保信号的质量;而在靠近基站时,则可以启用旁路模式来降低功耗。
    使用建议
    - 在设计应用电路时,注意匹配元件的优化,以适应所关注的频率范围。
    - 建议使用RF旁路电容来减轻电源噪声的影响。
    - 根据具体的应用需求选择合适的增益模式,以获得最佳的性能和效率。

    兼容性和支持


    BGAU1A10支持MIPI RFFE 2.0标准,并提供了一系列控制命令序列以满足不同的操作需求。该产品可与其他兼容MIPI RFFE标准的设备进行无缝集成。制造商Infineon提供了详尽的技术文档和支持服务,包括产品手册和应用程序指南,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 如何选择正确的增益模式?
    2. 设备无法正常启动,如何排查?
    解决方案
    1. 选择增益模式时,需要根据当前的射频输入功率和所需的输出功率来决定。可以参考数据手册中的典型值和最大/最小值来确定最适合的模式。
    2. 如果设备无法正常启动,首先要检查供电电压是否正确,其次是检查MIPI RFFE接口连接是否完好。如果仍然存在问题,建议查阅相关技术文档或联系技术支持团队。

    总结和推荐


    BGAU1A10是一款高性能、多功能的低噪声放大器,适用于各种无线通信应用,特别是LTE网络的前端系统。其出色的增益控制能力和高效的功耗管理使其成为业界首选的解决方案之一。综上所述,强烈推荐使用BGAU1A10来提升您的系统性能和可靠性。

BGAU1A10E6327XTSA1参数

参数
典型三阶段输出截止点 30dBm
每个芯片通道数 -
典型工作供电电压 1.7V~1.9V
典型噪声指数 1.7dB~6.5dB
测试频率 5GHz
射频类型 LTE
最小工作频率 5.15GHz,5.925GHz
最小工作供电电压 1.7V
典型供电电流 5mA
典型功率增益 27dB
最大输出回波损耗 -
最大工作供电电压 1.9V
最大工作频率 5.925GHz
最大输入回波损耗 -
典型输出1dB压缩功率 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BGAU1A10E6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BGAU1A10E6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES RF放大器 INFINEON TECHNOLOGIES BGAU1A10E6327XTSA1 BGAU1A10E6327XTSA1数据手册

BGAU1A10E6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
