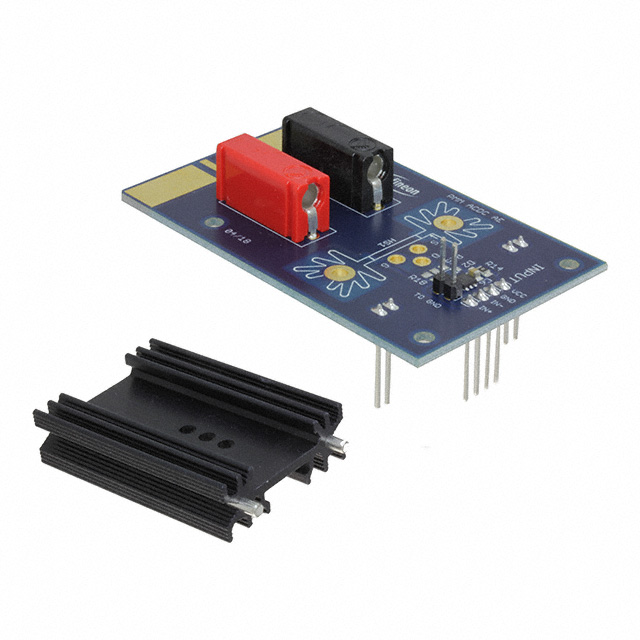

KITDRIVER1EDN7511BTOBO1

产品描述: Infineon评估测试板, 评估板, 1EDN7511B芯片
供应商型号: 2981504
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 KITDRIVER1EDN7511BTOBO1

KITDRIVER1EDN7511BTOBO1概述

    EiceDRIVER™ 1EDN751x/1EDN851x 单通道低侧栅极驱动IC技术手册

    产品简介


    EiceDRIVER™ 1EDN751x/1EDN851x 是一款单通道低侧栅极驱动集成电路(IC),具有4 A 源电流/8 A 灌电流输出能力。该系列 IC 提供了多种封装选项,包括 SOT23-5、SOT23-6 和 WSON-6,这些封装符合行业标准。此驱动器 IC 设计用于驱动逻辑级 MOSFET(如 Infineon 的 OptiMOS™ 和 CoolMOS™)以及 GaN HEMT 设备,广泛应用于电源管理领域,如开关模式电源(SMPS)、功率因数校正系统、直流-直流转换器、低压驱动器和电动工具。

    技术参数


    - 驱动能力:源电流 4 A,灌电流 8 A
    - 传播延迟:典型值 19 ns
    - 传播延迟精度:+6/-4 ns
    - 输入电压范围:-10 V 至 22 V
    - 反向电流保护:最大 5 A
    - 欠压锁定(UVLO)阈值:4.2 V/3.9 V 或 8 V/7 V(可选)
    - 工作温度范围:-40°C 至 150°C
    - 热阻:根据不同的封装,热阻值有所差异,例如 PG-SOT23-6-2 封装的 RthJA25 为 170 K/W

    产品特点和优势


    - 高驱动能力:能够提供高达 8 A 的灌电流,确保了快速可靠的开关速度。
    - 精确控制:传播延迟和精度控制有助于提高系统整体性能。
    - 高可靠性:通过负电压范围和反向电流保护提供了额外的安全性。
    - 灵活性:多种 UVLO 阈值和封装选项增加了产品的灵活性,以适应不同应用需求。

    应用案例和使用建议


    - 开关电源:用于高效率的电源设计,如 SMPS 和直流-直流转换器。
    - 工业应用:适用于电机驱动和电力工具,确保稳定可靠的操作。
    - 新能源应用:可用于太阳能微逆变器和优化器,提升能源利用率。
    使用建议:
    - 在设计时需要考虑到电源电压和散热管理,以避免过热导致的故障。
    - 根据具体应用选择合适的 UVLO 阈值,以确保系统的稳定运行。

    兼容性和支持


    - 兼容性:与多种 MOSFET 和 GaN HEMT 兼容,适用于多种不同的应用场合。
    - 技术支持:Infineon 提供全面的技术支持和维护服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    - 问题1:系统启动后出现短暂的不稳定状态
    - 解决方法:检查并调整输入电压,确保电压稳定在规定范围内。
    - 问题2:高温环境下性能下降
    - 解决方法:增加散热措施,如使用散热片或改进 PCB 设计以增强散热效果。

    总结和推荐


    EiceDRIVER™ 1EDN751x/1EDN851x 集成了先进的驱动技术和高度的可靠性,适用于各种高性能的应用场景。其出色的性能、广泛的适用范围和灵活的配置使其成为电源管理和控制系统中的理想选择。强烈推荐此系列产品给寻求高性能、高可靠性的工程师和技术人员。

KITDRIVER1EDN7511BTOBO1参数

参数
零件状态 在售
包装方式 散装

KITDRIVER1EDN7511BTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITDRIVER1EDN7511BTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES KITDRIVER1EDN7511BTOBO1 KITDRIVER1EDN7511BTOBO1数据手册

KITDRIVER1EDN7511BTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
