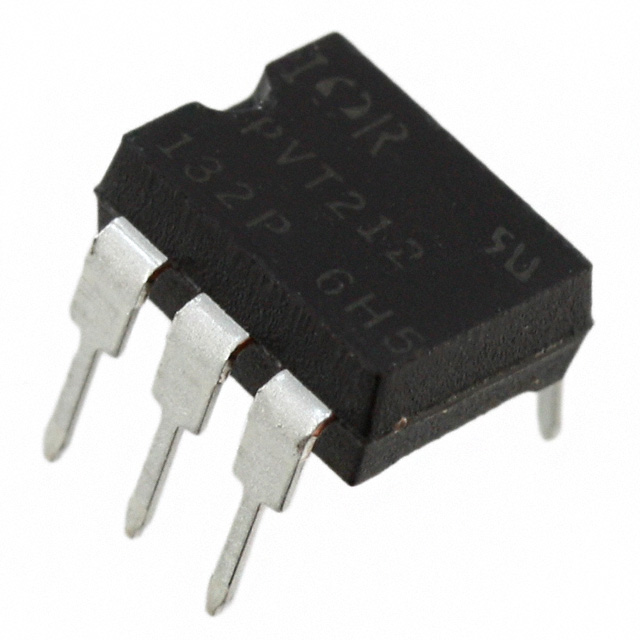

PVT412APBF

产品分类: 固态继电器
产品描述: AC,DC 6Ω 0V~400V 240mA 1.2V(DC) 0V(DC)~400V(DC) DIP-6 通孔安装 8.6mm(长度)*3.4mm(高度)
供应商型号: 10Y-PVT412APBF
供应商: 国内现货
标准整包数: 2000
INFINEON TECHNOLOGIES 固态继电器 PVT412APBF

PVT412APBF概述

    PVT412A系列光电继电器技术手册解析

    产品简介


    PVT412A系列光电继电器是一种单极、常开固态继电器,可以在许多应用中替代电磁继电器。它采用国际整流器公司(International Rectifier)专有的HEXFET功率MOSFET作为输出开关,由新型结构的集成电路光伏发电机驱动。输出开关由GaAlAs发光二极管(LED)辐射控制,并通过光隔离与光伏发电机分离。
    这些SSR(固态继电器)特别设计用于工业控制和外围电信应用。PVT412A系列继电器以6引脚塑封DIP封装形式提供,具有通孔或表面贴装(“鸥翼”型)终端。根据不同的封装方式,它们有标准塑料运输管或带式和卷式两种包装。具体型号包括:
    - PVT412APbF:通孔型
    - PVT412ASPbF:表面贴装型
    - PVT412AS-TPbF:表面贴装,带式和卷式

    技术参数


    PVT412A系列光电继电器的主要技术规格如下:
    - 输入特性:
    - 最小控制电流:3.0 mA
    - 最大控制电流:25 mA
    - 最大反向电压:6.0 V
    - 输出特性:
    - 工作电压范围:0至±400 V峰值
    - 最大负载电流:@TA=+40°C时为5mA控制,240 mA(A连接),260 mA(B连接),360 mA(C连接)
    - 最大导通电阻:@TA=+25°C,100mA脉冲负载,5mA控制,A连接为6Ω,B连接为3Ω,C连接为2Ω
    - 最大脉冲负载电流:@TA=+25°C,±400V,5mA控制(10ms @ 10%占空比)下为750 mA
    - 最大关断状态泄漏电流:@TA=+25°C,±400V时为1.0 μA
    - 典型延时时间:
    - 开启时间:@TA=+25°C,50mA,100 VDC负载,5mA控制下为3.0 ms
    - 关闭时间:@TA=+25°C,50mA,100 VDC负载,5mA控制下为0.5 ms
    - 最大输出电容:@50VDC,f=1MHz时为40.0 pF
    - 一般特性:
    - 输入输出最小击穿电压:4000 VRMS
    - 输入输出最小绝缘电阻:1012 Ω
    - 输入输出最大电容:@Vd=0V,f=1MHz时为1.0 pF
    - 最高引脚焊接温度(最长10秒):+260°C
    - 环境温度范围:
    - 操作范围:-40至+85°C
    - 存储范围:-40至+100°C

    产品特点和优势


    PVT412A系列光电继电器具有以下独特功能和优势:
    - HEXFET Power MOSFET输出:提供高效可靠的输出开关。
    - 无弹跳操作:确保稳定可靠的控制。
    - 4,000 VRMS I/O隔离:提供高隔离度,防止干扰。
    - 非常低的导通电阻(RDD-ON):减少功耗和热耗散。
    - 线性交流/直流操作:适用于多种电源条件。
    - 固态可靠性:使用寿命长,维护需求低。
    - UL认证:符合安全标准。
    - ESD抗扰度:提供高抗静电放电能力,增强产品耐用性。

    应用案例和使用建议


    PVT412A系列光电继电器广泛应用于各种工业控制和电信领域,如:
    - 交流电源线路控制(最高240 VAC):用于控制工业负载。
    - 直流工业负载控制(最高±300 VDC):用于多种工业应用。
    - 挂机/摘机开关:用于电话系统的自动控制系统。
    - 拨号脉冲生成:用于模拟电话系统中的信号生成。
    使用建议:
    - 在高温环境下使用时,需注意散热问题,避免长时间满载运行。
    - 在选择合适的控制电流时,应参考手册中的电流控制图(图1),以确保可靠的操作。

    兼容性和支持


    PVT412A系列光电继电器具有良好的兼容性,可与其他电子元器件和设备轻松集成。厂商提供了丰富的技术支持和维护信息,用户可以访问国际整流器公司的网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决方案:
    - 问题1:控制电流过低导致无法正常工作。
    - 解决方案:确保输入电流在3.0 mA到25 mA之间。
    - 问题2:高温环境下工作不稳定。
    - 解决方案:使用散热片或其他散热措施,降低工作温度。
    - 问题3:导通时间过长。
    - 解决方案:检查负载条件和控制电流,确保符合手册中的参数要求。

    总结和推荐


    综上所述,PVT412A系列光电继电器凭借其高效可靠的输出开关、低导通电阻和高隔离度等特点,在工业控制和电信应用中表现出色。其出色的性能、UL认证和高ESD抗扰度使其在市场上具有较强的竞争力。如果您正在寻找一款性能卓越、适用广泛的固态继电器,PVT412A系列是一个值得考虑的选择。
    我们强烈推荐PVT412A系列光电继电器用于需要高可靠性、低功耗和优良隔离特性的工业应用场合。其易于集成和使用的特点使其成为众多工程师的理想选择。

PVT412APBF参数

参数
控制电压 0V(DC)~400V(DC)
开关功能 -
最大导通电阻
负载电流额定值 240mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 1.2V(DC)
长*宽*高 8.6mm(长度)*3.4mm(高度)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装
