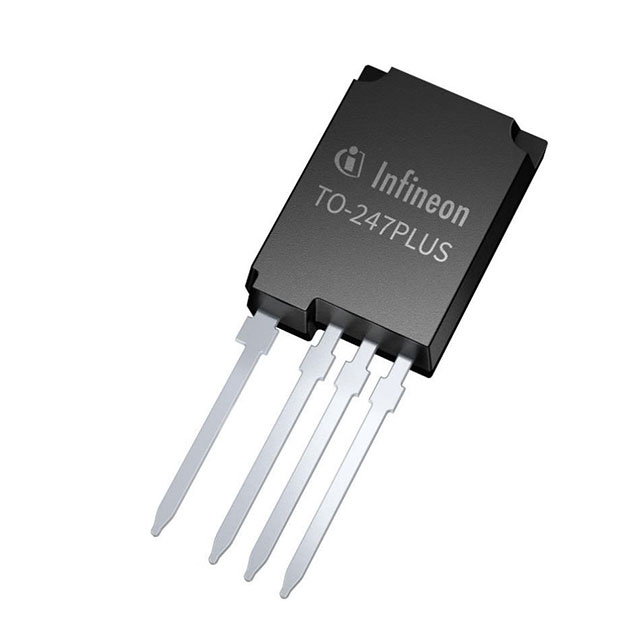

IKY50N120CH7XKSA1

产品分类: IGBT单管
产品描述: 398W 1.7V 单集电极、单发射极、单栅极 1.2KV 75A 通孔安装
供应商型号: 726-IKY50N120CH7XKSA
供应商: Mouser
标准整包数: 1
INFINEON TECHNOLOGIES IGBT单管 IKY50N120CH7XKSA1

IKY50N120CH7XKSA1概述


    产品简介


    IKY50N120CH7 高速 1200 V TRENCHSTOP™ IGBT 7 技术
    IKY50N120CH7 是一款高性能的高速IGBT(绝缘栅双极晶体管),采用了先进的TRENCHSTOP™ IGBT 7技术。它集成了一个全额定电流、低反向恢复电荷和软换相的超快恢复二极管。该产品主要用于需要高效率、快速开关的应用场合,适用于工业电源系统、电动汽车充电站、光伏逆变器以及焊接设备等领域。

    技术参数


    以下是IKY50N120CH7的主要技术参数:
    - 额定电压:1200 V(VCE)
    - 最大直流电流:75 A(在25°C时);65 A(在100°C时)
    - 脉冲电流:200 A(由Tvjmax限制)
    - 饱和电压:1.7 V(在Tvj = 25°C、IC = 50 A、VGE = 15 V时)
    - 峰值功率耗散:398 W(在25°C时);199 W(在100°C时)
    - 存储温度范围:-55°C 到 150°C
    - 热阻:IGBT 结到壳的热阻为0.29-0.38 K/W;二极管结到壳的热阻为0.51-0.66 K/W
    - 内部引线电感:13 nH(从外壳测量0.197英寸处)

    产品特点和优势


    - 高效能:采用TRENCHSTOP™ IGBT 7技术,实现高效率的硬开关拓扑。
    - 低损耗:饱和电压低至1.7 V,适合高频操作。
    - 并联容易:具有正温度系数的饱和电压,便于器件并联使用。
    - 环保:无铅电镀,符合RoHS标准。
    - 全面的产品支持:提供完整的SPICE模型,方便设计验证。

    应用案例和使用建议


    应用案例:
    - 工业UPS(不间断电源)
    - 电动汽车充电桩
    - 光伏逆变器
    - 焊接设备
    使用建议:
    - 在高频硬开关拓扑中使用时,要特别注意散热设计,以确保结温不超过175°C。
    - 使用时应根据具体应用场景选择合适的驱动电阻(RG),以优化开关速度和功耗。
    - 由于其低饱和电压和高频率特性,建议在高效率要求的应用中使用。

    兼容性和支持


    IKY50N120CH7 配备了TO-247PLUS-4-PIN封装,易于与其他标准电子元器件兼容。Infineon公司提供了详细的SPICE模型和技术支持文档,帮助用户进行设计和调试。此外,产品通过了JEDEC47/20/22测试,适用于工业应用。

    常见问题与解决方案


    - 问题1:温度过高导致饱和电压升高。
    解决方案:增加散热措施,如使用散热片或水冷系统,以保持结温在安全范围内。

    - 问题2:开关损耗较大。
    解决方案:选择合适的驱动电阻(RG),以减少开关时间,从而降低损耗。

    总结和推荐


    IKY50N120CH7 高速 1200 V TRENCHSTOP™ IGBT 7 是一款高性能的电子元器件,特别适用于高效率、高频应用场合。其低饱和电压、高效的硬开关能力和良好的热管理特性使其在市场上具有很强的竞争力。我们强烈推荐在需要高可靠性和高性能的场合使用这款产品。
    该产品综合评估显示,IKY50N120CH7具备优秀的电气特性和广泛的应用前景,是一款值得推荐的高性能IGBT产品。

IKY50N120CH7XKSA1参数

参数
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.7V
配置 单集电极、单发射极、单栅极
集电极电流 75A
最大功率耗散 398W
安装方式 通孔安装
包装方式 管装

IKY50N120CH7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKY50N120CH7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKY50N120CH7XKSA1 IKY50N120CH7XKSA1数据手册

IKY50N120CH7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.706 ¥ 82.0157
10+ $ 9.031 ¥ 76.312
25+ $ 5.8104 ¥ 49.0979
100+ $ 5.0652 ¥ 42.8009
240+ $ 4.9356 ¥ 41.7058
480+ $ 4.725 ¥ 39.9263
1200+ $ 4.662 ¥ 39.3939
库存: 274
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.01
直接购买
加入购物车
