KP236N6165XTMA1

产品分类: 压力传感器
产品描述: Infineon 绝对压力传感器, 绝对压力传感器
供应商型号: KP236N6165XTMA1
供应商: 国内现货
标准整包数: 1500
INFINEON TECHNOLOGIES 压力传感器 KP236N6165XTMA1

KP236N6165XTMA1概述

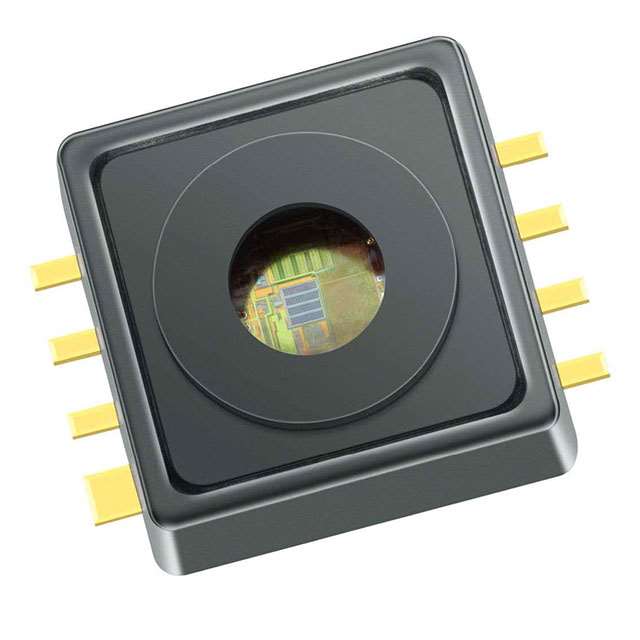

    KP236N6165 Analog Absolute Pressure Sensor

    1. 产品简介


    KP236N6165是一款基于电容原理的小型化模拟气压传感器集成电路。 它采用表面微机械工艺制造,信号调理电路集成在单片BiCMOS技术中。该传感器可将压力转换为模拟输出信号,经过校准的传递函数将60 kPa到165 kPa的压力范围映射到0.2 V至4.8 V的电压范围。KP236N6165被封装在一个“绿色”的表面贴装(SMD)外壳中,主要用于测量气压,但也可用于其他应用领域。它的高精度和高灵敏度使其成为高级汽车应用、工业应用和消费电子应用的理想选择。

    2. 技术参数


    KP236N6165的主要技术规格如下:
    - 压力测量范围: 60 kPa 到 165 kPa
    - 输出电压范围: 0.2 V 到 4.8 V
    - 温度范围: -40 °C 至 125 °C
    - 精度: ± 1.0 kPa
    - 供电电压: VDD, Min 至 VDD, Max
    - 最大输入压力范围: 60 kPa 至 165 kPa
    - 最小输入压力范围: 同上
    - 供电电压范围: VDD, Min 至 VDD, Max
    详细的电气特性可以参考表8中的电气特性。

    3. 产品特点和优势


    - 高精度压力传感:± 1.0 kPa 的精度确保了高度可靠的测量结果。
    - 宽温度范围:-40 °C 至 125 °C 的工作温度范围使其适用于各种极端环境。
    - 断裂线检测:有助于识别电路中的开路问题,提高系统的可靠性。
    - 绿色环保封装:采用8引脚SMD封装,符合环保标准。
    - 车规级认证:适合于汽车领域的严格要求。

    4. 应用案例和使用建议


    KP236N6165的应用领域广泛,包括:
    - 汽车应用:如气压测量
    - 工业控制
    - 消费电子产品
    - 医疗应用
    - 气象站
    - 高度计
    使用建议:
    - 选择合适的电源电压:确保电源电压处于VDD, Min 至 VDD, Max范围内,以保证传感器正常工作。
    - 合理布线:为了减少电磁干扰(EMI),建议使用屏蔽电缆或双绞线进行连接。
    - 接地处理:建议同时连接两个GND引脚,以获得更好的接地效果。

    5. 兼容性和支持


    KP236N6165与多种系统兼容,具体兼容性信息请参阅相关文档。 Infineon Technologies AG 提供全面的技术支持和维护服务,用户可通过官网或当地办事处获取更多信息。

    6. 常见问题与解决方案


    常见的问题及其解决方案:
    - 问题1: 输出电压异常
    - 解决方法: 检查电源电压是否在规定的范围内。
    - 问题2: 温度误差较大
    - 解决方法: 确保工作环境温度在规定的范围内。
    - 问题3: 输出不稳定
    - 解决方法: 检查外部电路是否有噪声干扰,必要时增加滤波电容。

    7. 总结和推荐


    KP236N6165 是一款高精度、高性能的模拟绝对压力传感器,适用于各种复杂环境。 它的高精度和宽温度范围使其在汽车、工业、消费电子等多个领域具有很高的市场竞争力。强烈推荐给需要高精度压力测量的应用场合。

KP236N6165XTMA1参数

参数
精度 ±0.29PSI (±2kPa)
输出类型 -
压力类型 绝对
最大工作压力 165KPa
工作压力范围 60KPa,165KPa
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 7mm(宽度)*2.8mm(高度)
通用封装 DSOF-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KP236N6165XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KP236N6165XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 压力传感器 INFINEON TECHNOLOGIES KP236N6165XTMA1 KP236N6165XTMA1数据手册

KP236N6165XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 17.7
3000+ ¥ 17.7
4500+ ¥ 17.7
库存: 12889
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 26550
