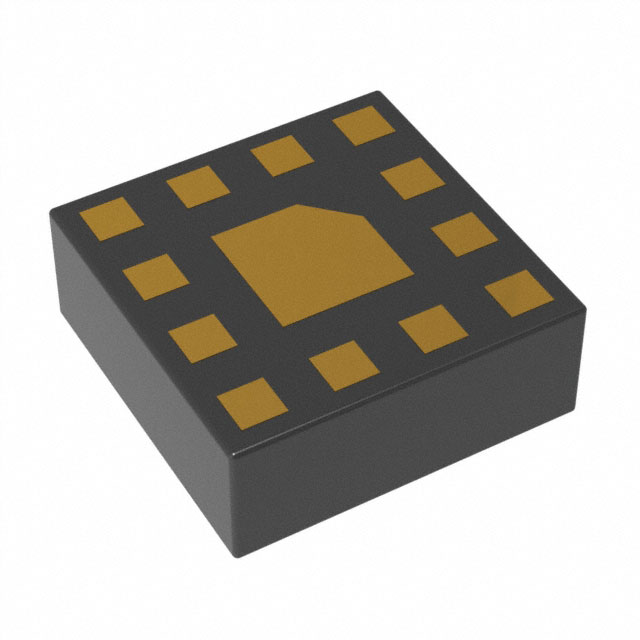

BGSX44MA12E6327XTSA1

产品描述: 100MHz 1.95V 3.8GHz ATSLP-12-12 贴片安装
供应商型号: CY-BGSX44MA12E6327XTSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 其它RF IC和模块​​​​​​ BGSX44MA12E6327XTSA1

BGSX44MA12E6327XTSA1概述

    # BGSX44MA12 4P4T Receive Switch with MIPI RFFE Interface

    产品简介


    BGSX44MA12是一款专为多模LTE和WCDMA接收路径设计的射频CMOS开关芯片,具有低插入损耗、高隔离度以及支持低功耗的MIPI RFFE接口等特点。它广泛应用于手机和便携式通信设备中,支持多种蜂窝模式(如GSM、WCDMA、LTE),并特别适用于需要载波聚合功能的LTE多模应用场景。
    主要功能
    - 支持4路输入至4路输出(4P4T)的开关切换。
    - MIPI RFFE 2.0协议兼容控制接口。
    - 工作频率范围:0.1 GHz 至 3.8 GHz。
    - 通过外部引脚实现片上选通功能(USIDSEL)。
    应用领域
    - 移动设备:如智能手机和平板电脑。
    - 通信系统:适用于需要多模式切换的无线接收前端模块。
    - 特定工业应用:支持JEDEC工业标准的高可靠性需求。

    技术参数


    以下列出了关键的技术参数及规格信息:
    | 参数 | 描述 |

    | 工作电压范围 | VDD:1.65 V 至 1.95 V |
    | 插入损耗 | 典型值:0.45 dB 至 1.30 dB @ 3.8 GHz |
    | 隔离度 | 最大值:46 dB @ 960 MHz |
    | 端口对端口隔离度 | ≥36 dB @ 960 MHz |
    | 切换时间 | MIPI到RF信号延迟:典型值2.5 μs至4 μs |
    | 平均电流消耗 | 激活模式:典型值80 μA至210 μA |
    | 空闲模式电流消耗 | 默认模式或低功耗模式下典型值3.5 μA至10 μA |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    BGSX44MA12以其高性能和紧凑设计脱颖而出,具备以下独特优势:
    - 高集成度与小型化设计:采用无铅且无卤素封装,尺寸仅为1.6 mm x 1.6 mm x 0.6 mm。
    - 极低功耗:低电流消耗支持长时间运行,尤其适合移动设备的需求。
    - 卓越的EMI鲁棒性:增强系统的抗电磁干扰能力,提高整体稳定性。
    - 标准化MIPI RFFE接口:符合最新的MIPI RFFE规范,便于与其他主流射频芯片集成。
    - 宽频率范围支持:支持0.1 GHz至3.8 GHz的全频段操作,涵盖大部分蜂窝网络频段。

    应用案例和使用建议


    BGSX44MA12广泛应用于智能手机、平板电脑等便携式终端设备,具体应用如下:
    - 多模式切换:通过内部逻辑控制,设备能够在不同网络模式间快速切换,例如从LTE到WCDMA。
    - 载波聚合支持:结合多个频段进行高效传输,显著提升用户体验。
    - 工业用途:在某些工业级通信设备中也可作为高可靠性开关模块使用。
    使用建议:
    1. 确保正确连接所有电源和接地引脚,避免不必要的射频噪声干扰。
    2. 使用1.65 V至1.95 V范围内的稳定电压供电。
    3. 在实际部署时,可以考虑增加适当的匹配电路以进一步优化性能。

    兼容性和支持


    BGSX44MA12完全兼容MIPI RFFE 2.0标准,能够无缝对接多种控制模块。Infineon提供了详尽的技术文档和支持服务,包括在线资源和客户技术支持。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    1. 问题:设备无法正常启动
    原因:供电电压超出规定范围。
    解决办法:检查VDD是否在1.65 V至1.95 V之间。

    2. 问题:开关切换失败
    原因:MIPI指令序列错误。
    解决办法:确保按照数据手册中的时序要求执行MIPI命令。
    3. 问题:端口间隔离度不足
    原因:射频端子间存在寄生电容或接地不良。
    解决办法:优化PCB布局并增加去耦电容。

    总结和推荐


    BGSX44MA12凭借其出色的低功耗、高隔离度以及标准化接口设计,在射频开关领域表现优异。尤其适合需要多模式切换和载波聚合的现代化移动通信设备。此外,其紧凑的设计和工业级可靠性能使其成为理想的选择。
    综上所述,我们强烈推荐BGSX44MA12作为高性能射频开关的理想解决方案。无论是工业还是消费类电子领域,这款产品都展现出强大的市场竞争力和适用性。

BGSX44MA12E6327XTSA1参数

参数
支持协议 -
最大工作频率 3.8GHz
最小工作频率 100MHz
最大工作供电电压 1.95V
最小工作供电电压 -
通用封装 ATSLP-12-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

BGSX44MA12E6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BGSX44MA12E6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其它RF IC和模块​​​​​​ INFINEON TECHNOLOGIES BGSX44MA12E6327XTSA1 BGSX44MA12E6327XTSA1数据手册

BGSX44MA12E6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3732 ¥ 3.2117
500+ $ 0.3697 ¥ 3.1825
1000+ $ 0.3594 ¥ 3.0365
5000+ $ 0.3594 ¥ 3.0365
库存: 7671
起订量: 312 增量: 1
交货地:
最小起订量为:300
合计: ¥ 963.51
