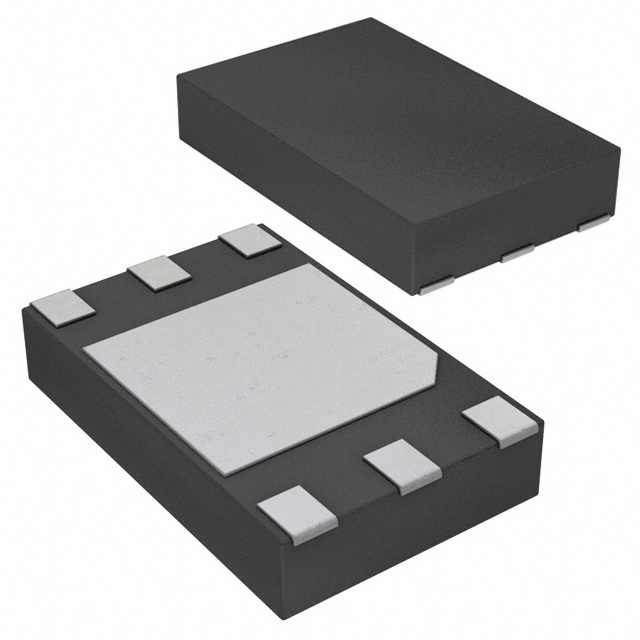

BGA715N7E6327XTSA2

产品分类: RF放大器
产品描述: 英飞凌 射频放大器, BGA715N7系列, 低噪声, 7引脚, 最高1.615 GHz, 贴片安装, 噪声系数0.7dB, TSNP封装, 20 dB功率增益
供应商型号: 2710087
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES RF放大器 BGA715N7E6327XTSA2

BGA715N7E6327XTSA2概述

    # BGA715N7 Silicon Germanium Low Noise Amplifier for GNSS

    1. 产品简介


    基本介绍
    BGA715N7是一款由英飞凌科技(Infineon Technologies)生产的硅锗低噪声放大器(Low Noise Amplifier, LNA),专为全球导航卫星系统(Global Navigation Satellite Systems, GNSS)设计。这款放大器主要应用于从1550 MHz到1615 MHz的频段内,如GPS、Galileo、GLONASS、COMPASS等系统。
    主要功能
    - 高增益:20 dB
    - 低噪声系数:0.7 dB
    - 低功耗:电流消耗仅为3.3 mA
    - 宽供电电压范围:1.5 V至3.3 V
    - 适用于多种GNSS系统
    - 使用Infineon的B7HFM硅锗技术
    应用领域
    - 导航系统
    - 智能手机和平板电脑
    - 无线通信设备
    - 物联网(IoT)设备

    2. 技术参数


    最大额定值
    - VCC(供电电压):-0.3 V 至 3.6 V
    - VAI(AI引脚电压):-0.3 V 至 0.9 V
    - VBIAS(BIAS引脚电压):-0.3 V 至 0.9 V
    - VAO(AO引脚电压):-0.3 V 至 VCC + 0.3 V
    - VPON(PON引脚电压):-0.3 V 至 VCC + 0.3 V
    - VGND(GND引脚电压):-0.3 V 至 0.3 V
    - ICC(输入电流):- 10 mA
    - RF输入功率:- 10 dBm
    - 总功耗:- 36 mW
    - 结温:- 150 °C
    - 环境温度范围:-40 °C 至 85 °C
    - 存储温度范围:-65 °C 至 150 °C
    - 人体模型静电放电能力:- 2000 V
    - 机器模型静电放电能力:- 100 V
    电气特性
    - 电源电压范围:1.5 V 至 3.6 V
    - 供电电流:3.3 mA(高增益模式)
    - 输入阻抗:50 Ω
    - 增益开关控制电压:1.0 V 至 Vcc(高增益模式)
    - 增益开关控制电流:-5 µA(高增益模式)
    - 功率增益:2 dB 至 20 dB(高增益模式)
    - 噪声系数:0.7 dB(ZS=50 Ω)
    - 输入回波损耗:14 dB
    - 输出回波损耗:13 dB
    - 反向隔离度:43 dB
    - 输入1 dB压缩点:-15.5 dBm
    - 输入三阶交调截点:-7 dBm
    工作环境
    - 温度范围:-40 °C 至 85 °C
    - 存储温度:-65 °C 至 150 °C

    3. 产品特点和优势


    独特功能
    - 高增益和低噪声系数,适合高灵敏度应用
    - 超低功耗,确保长电池寿命
    - 内部匹配到50Ω,简化电路设计
    - 高线性度,保证信号质量
    - 采用先进的B7HFM硅锗技术,提供卓越的性能
    - 小尺寸封装(TSNP-7-1/TSNP-7-2)
    市场竞争力
    - 具备优秀的增益和噪声系数,适用于各种GNSS接收器设计
    - 低功耗特性使其在便携式设备中非常受欢迎
    - 高线性度确保信号稳定,减少干扰
    - 紧凑的封装使得集成更加灵活便捷

    4. 应用案例和使用建议


    实际应用案例
    BGA715N7常用于智能手机和平板电脑中的GNSS模块。例如,在一款流行的智能手机型号中,使用了该放大器以提升卫星信号的接收能力,从而提高导航精度。
    使用建议
    - 确保正确的电源连接和供电电压范围
    - 适当选择外部元件(如电容和电感),以确保良好的匹配
    - 注意PCB布局,以避免不必要的噪声干扰
    - 进行充分的散热设计,以防止过热导致性能下降

    5. 兼容性和支持


    兼容性
    BGA715N7与其他同类型的GNSS组件兼容,可以轻松集成到现有设计中。厂商提供了详细的参考设计文档,以帮助工程师进行快速集成。
    支持和服务
    - 提供详尽的技术资料,包括应用笔记和设计指南
    - 专业的技术支持团队,随时解答疑问并提供帮助
    - 在线购买渠道和供应链支持,方便客户采购和物流

    6. 常见问题与解决方案


    常见问题
    1. 如何正确配置供电电压?
    - 供电电压应在1.5 V 至 3.3 V 之间,确保电源稳定可靠。
    2. 如何降低噪声系数?
    - 选择合适的外部元件(如电容和电感)进行匹配,以优化噪声性能。
    3. 如何提高稳定性?
    - 注意散热设计,使用适当的散热措施保持结温低于150 °C。
    解决方案
    1. 确认供电电压范围和稳定性
    - 确保电源稳定,并避免电压波动超出最大额定值。
    2. 合理选择外部元件
    - 根据手册中的推荐,选用合适的电容和电感进行阻抗匹配。
    3. 加强散热设计
    - 使用散热片或其他冷却方法,确保工作温度在安全范围内。

    7. 总结和推荐


    综合评估
    BGA715N7凭借其高增益、低噪声系数、低功耗及紧凑封装等特性,在各类GNSS应用中表现出色。其优越的电气性能和可靠性,使其成为导航系统设计的理想选择。
    推荐使用
    强烈推荐BGA715N7作为新一代GNSS系统的首选低噪声放大器。其优秀的性能和广泛应用前景,使其成为市场上不可多得的高性能组件。

BGA715N7E6327XTSA2参数

参数
典型输出1dB压缩功率 -
最小工作供电电压 1.5V
典型供电电流 3.3mA
最大工作供电电压 3.3V
典型三阶段输出截止点 -
测试频率 1.575GHz
每个芯片通道数 1
典型噪声指数 0.7dB
典型工作供电电压 1.5V~3.3V
最小工作频率 1.55GHz,1.615GHz
射频类型 GPS/GNSS
最大输入回波损耗 -
最大输出回波损耗 -
典型功率增益 20dB
最大工作频率 1.615GHz
长*宽*高 1.3mm(长度)*2mm(宽度)
通用封装 TSNP-7-1
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
