BGA725L6E6327FTSA1

产品分类: RF放大器
产品描述: 英飞凌 射频放大器, 低噪声, 6引脚, 最高1615 MHz, 典型输出功率72mW, 噪声系数0.65dB, TSLP-6-2封装, 20 dB功率增益
供应商型号: BGA725L6E6327FTSA1
供应商: 国内现货
标准整包数: 1

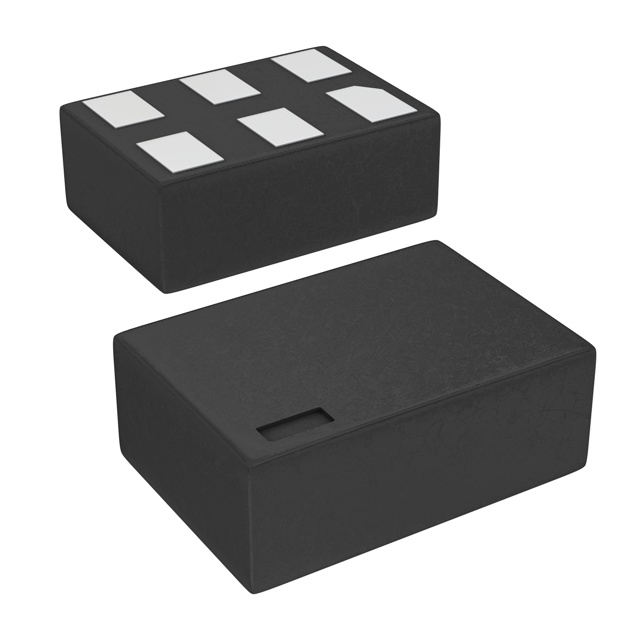

INFINEON TECHNOLOGIES RF放大器 BGA725L6E6327FTSA1

BGA725L6E6327FTSA1概述

    BGA725L6 硅锗低噪声放大器技术手册

    1. 产品简介


    BGA725L6 是一款专为全球导航卫星系统(GNSS)设计的硅锗低噪声放大器。其独特的超小型封装仅占0.77平方毫米面积,使其成为空间受限应用的理想选择。该放大器适用于多种GNSS标准,如GPS、GLONASS、北斗、伽利略等。

    2. 技术参数


    BGA725L6 的技术参数如下:
    - 插入增益:20.0 dB
    - 输入端口3阶截断点:-2 dBm(带外)
    - 输入1 dB压缩点:-15 dBm(带内)
    - 噪声系数:0.65 dB
    - 电流消耗:3.6 mA
    - 工作频率范围:1550 - 1615 MHz
    - 电源电压范围:1.5 V至3.6 V
    - 供电控制:数字开/关切换(1V逻辑高电平)
    - 封装形式:TSLP-6-2无引脚封装,尺寸为0.7 x 1.1 mm²
    - ESD保护:2 kV HBM ESD保护(包括AI引脚)
    电气特性(典型值):
    - 在1.8 V电源下:
    - 输入阻抗:50 Ω
    - 输出阻抗:50 Ω
    - 反向隔离度:37 dB
    - 在2.8 V电源下:
    - 输入阻抗:50 Ω
    - 输出阻抗:50 Ω
    - 反向隔离度:37 dB

    3. 产品特点和优势


    - 高性能:高达20.0 dB的插入增益和低至0.65 dB的噪声系数。
    - 超低功耗:仅需3.6 mA的电流消耗。
    - 卓越的线性度:输出功率增益稳定时间快,适合高速操作。
    - 高度集成:需要极少的外部元件(仅1个外部表面贴装元件)。
    - 紧凑封装:0.7 x 1.1 mm²的超小封装,适应各种小型化应用需求。

    4. 应用案例和使用建议


    应用案例:
    BGA725L6 广泛应用于各类GNSS接收机。例如,在GPS接收机中,它能够显著提升信号接收质量,降低接收误差。
    使用建议:
    - 为了达到最佳性能,建议将 BGA725L6 放置在靠近天线的位置。
    - 在布局时应注意RF走线的长度,以减少噪声干扰。
    - 推荐使用高频旁路电容(例如1μF),以提高电源稳定性和减少电源噪声。

    5. 兼容性和支持


    BGA725L6 可以与其他标准电子元器件和设备良好兼容。Infineon Technologies 提供详尽的技术文档和支持,帮助客户轻松实现产品集成和应用。

    6. 常见问题与解决方案


    常见问题:
    - 如何确保电路板布局最优?

    解决方案:
    - 遵循应用笔记中的指导原则进行布局,特别是在电源和接地连接方面。
    常见问题:
    - 如何正确处理ESD防护?
    解决方案:
    - 确保在操作过程中使用静电防护措施,如佩戴防静电手环。

    7. 总结和推荐


    综合评估:
    BGA725L6 具备优异的低噪声、高增益特性和极低的功耗,非常适合于对性能要求较高的GNSS应用。其紧凑的封装使得它非常适合作为便携式和嵌入式设备的首选部件。
    推荐使用:
    BGA725L6 是一款卓越的低噪声放大器,尤其适用于对空间和性能都有严格要求的应用场合。推荐所有需要高性能GNSS接收机的设计人员选用此产品。

BGA725L6E6327FTSA1参数

参数
典型供电电流 3.6mA
典型输出1dB压缩功率 -16dBm
射频类型 GPS/GNSS
最大输出回波损耗 20dB(Typ) @ 1615MHz
最大工作频率 1.615GHz
测试频率 -
典型功率增益 20dB
典型三阶段输出截止点 -
每个芯片通道数 1
最小工作频率 1.55GHz,1.615GHz
典型噪声指数 0.65dB
典型工作供电电压 1.5V~3.6V
最大工作供电电压 3.6V
最小工作供电电压 1.5V
最大输入回波损耗 14dB(Typ) @ 1615MHz
长*宽*高 1.1mm*700μm*390μm
通用封装 TSLP-6-2
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BGA725L6E6327FTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BGA725L6E6327FTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES RF放大器 INFINEON TECHNOLOGIES BGA725L6E6327FTSA1 BGA725L6E6327FTSA1数据手册

BGA725L6E6327FTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
