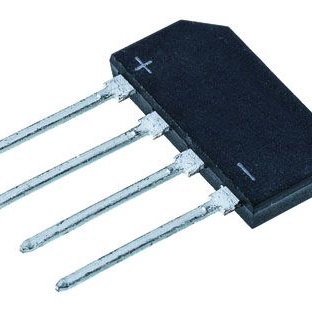

GBP206

产品分类: 整流二极管/整流桥
厂牌: HY ELECTRONIC/台湾虹扬科技
产品描述: HY Electronic Corp 单相整流桥, 2A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBP封装, 通孔安装
供应商型号: 9235410
供应商: 海外现货
标准整包数: 25
HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 GBP206

GBP206概述

    GBP2005至GBP210玻璃钝化整流桥技术手册解析

    产品简介


    GBP系列玻璃钝化整流桥(Glass Passivated Bridge Rectifiers)主要用于AC/DC桥式全波整流,在家电、办公设备等众多领域有着广泛应用。这些整流桥具有低正向电压降和出色的热稳定性,能够满足各类电子设备对电源转换的要求。

    技术参数


    - 反向电压:从50V到1000V,可根据不同的型号选择适合的电压等级。
    - 正向电流:最大正向平均整流电流可达2.0A,且能够在瞬间承受较大的浪涌电流。
    - 浪涌电流:在8.3ms半正弦波下的浪涌能力高达120A,这使其能应对突发的大电流冲击。
    - 热阻:结到环境的典型热阻为1.05°C/W,确保在无散热片的情况下也能有良好的热管理。
    - 存储温度范围:-55°C到+150°C,适应各种严苛的工作环境。

    产品特点和优势


    1. 玻璃钝化芯片:提升产品的耐久性和可靠性。
    2. 低正向压降:减少能耗,提高能源效率。
    3. 适合各种安装位置:灵活适用于不同类型的电路板布局。

    应用案例和使用建议


    - 家用电器:如空调、冰箱、洗衣机等,由于其高耐热性和低功耗,非常适合这些大功率设备。
    - 办公设备:打印机、扫描仪等需要稳定电源的办公设备。

    使用建议:对于电容性负载,应按照手册中的指导适当降低电流使用量,以避免过载。

    兼容性和支持


    GBP系列整流桥与其他常见的电子元件具有良好的兼容性,易于集成进现有的电路设计中。此外,厂商提供详尽的技术支持,确保用户能充分利用产品的所有功能。

    常见问题与解决方案


    - Q: 设备出现过热现象?
    - A: 检查是否有足够的散热措施,或者考虑更换更高热阻值的型号。
    - Q: 工作电流超出额定范围?
    - A: 减少输入电流或考虑使用更大容量的整流桥。

    总结和推荐


    GBP系列玻璃钝化整流桥凭借其卓越的性能、灵活性和广泛的应用场景,在众多电子产品中展现出了巨大的潜力。它不仅能满足大多数家用和办公设备的电源需求,还具备优秀的性能表现和可靠的耐用性。因此,强烈推荐给那些寻求高效、可靠电源解决方案的设计者和制造商。
    通过上述全面的解析,可以看出GBP系列整流桥是市场上一个非常有竞争力的选择。

GBP206参数

参数
正向浪涌电流 -
配置
If - 正向电流 2A
Ir - 反向电流 1mA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 14.75mm*3.6mm*10.6mm
安装方式 通孔安装
包装方式 管装

GBP206数据手册

厂牌 PDF简要描述 下载
HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 HY ELECTRONIC/台湾虹扬科技 GBP206 GBP206数据手册

GBP206封装设计

查看详情并下载
Symbol
Footprint
3D Model
