首页  >  产品百科  >  EC10E1220505

EC10E1220505

产品分类: 其他传感器
厂牌: ALPS ALPINE
产品描述: 阿尔卑斯电气 增量型旋转编码器, 增量编码器, 通孔安装, 数字方波信号
供应商型号: EC10E1220505 涂标
供应商: 国内现货
标准整包数: 400

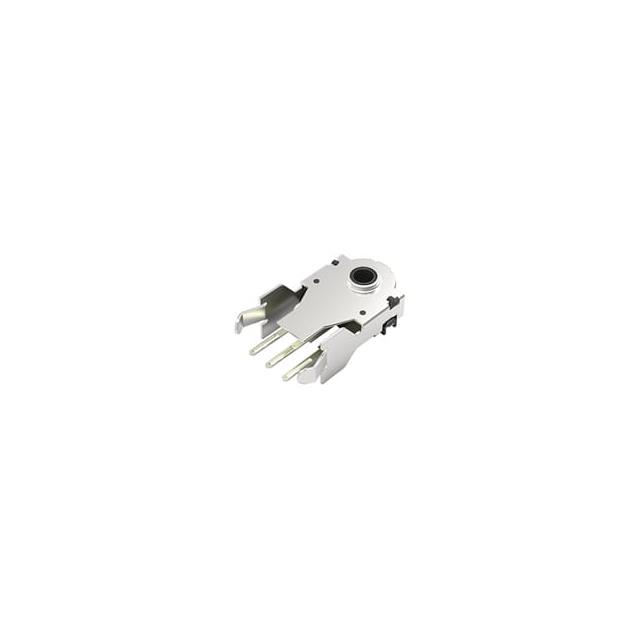

ALPS ALPINE 其他传感器 EC10E1220505

EC10E1220505概述


    产品简介


    EC10E系列是一款紧凑且寿命长的编码器,具有独特的空心轴设计。这些编码器广泛应用于需要精确旋转位置检测的各种场合,如工业自动化、机器人技术和消费电子等领域。它们可以提供绝对值和增量输出信号,适用于各种严苛的工作环境。

    技术参数


    - 型号: EC10E1220505, EC10E1220501, EC10E1220503, EC10E1260502
    - 最小订购数量: 3,200个单位
    - 脉冲数: 5±3个脉冲
    - 停止扭矩: 6±3 mN・m
    - 安装高度: 12 mm
    - 操作方向: 水平
    - 脉冲数/停止点数: 2个脉冲/2个停止点
    - 输出信号: A通道和B通道信号,比例于相位差
    - 额定电压: 5V DC
    - 额定电流: 0.55 mA
    - 工作温度范围: -30℃至+85℃
    - 抗振动能力: 频率10到55 Hz/min,幅度1.5 mm,每个方向2小时
    - 绝缘电阻: 50 MΩ(50 V DC)
    - 耐热性能: 最高350℃,3秒

    产品特点和优势


    EC10E系列编码器具有以下几个显著的优势:
    1. 空心轴设计: 空心轴设计使得安装更为方便,特别适合通过电缆或其他部件直接连接的应用。
    2. 高精度: 可以提供5±3个脉冲的高精度输出,非常适合对精度要求较高的应用。
    3. 宽工作温度范围: 工作温度范围从-30℃到+85℃,适合多种复杂环境下的应用。
    4. 高可靠性: 100,000次循环的长使用寿命,确保长期稳定运行。
    5. 防震能力强: 优秀的抗振动能力保证了在动态环境中也能保持准确的输出信号。

    应用案例和使用建议


    应用案例
    1. 工业自动化: 在自动化生产线上的机器臂上使用,以精确控制旋转角度。
    2. 机器人技术: 用于机器人的关节部位,提供精准的位置反馈。
    3. 消费电子: 用于高端数码相机或其他精密电子设备中的旋转调节功能。
    使用建议
    - 在安装时注意环境温度,特别是在极端低温或高温条件下使用时要特别注意。
    - 安装过程中确保足够的安装空间,以便进行有效的散热。
    - 使用前务必检查编码器的安装方向和脉冲/停止点设置,确保与控制系统兼容。

    兼容性和支持


    - 兼容性: 该编码器适用于PC板焊接安装,可与多种电路板集成使用。
    - 技术支持: 厂商提供了详细的技术手册和文档支持,用户可以通过官方渠道获取最新的技术支持信息。

    常见问题与解决方案


    - 问题: 编码器在极端温度下工作不正常。
    - 解决方案: 检查编码器的工作温度范围,确保在规定的范围内使用。如果需要更高的工作温度范围,请联系厂商进行定制。
    - 问题: 编码器输出信号不稳定。
    - 解决方案: 检查接线和电源供应,确保正确的电压和电流。若问题依旧,请检查编码器内部是否出现故障。

    总结和推荐


    EC10E系列编码器以其紧凑的设计、高精度和宽广的工作温度范围,在众多应用中表现优异。它的独特空心轴设计和高可靠性使其成为许多复杂应用的理想选择。强烈推荐在需要高精度和高可靠性的旋转位置检测系统中使用。
    总之,EC10E系列编码器不仅满足了大多数工业应用的需求,而且凭借其卓越的性能和广泛的适用性,使其成为市场上值得信赖的产品。

EC10E1220505参数

参数
安装方式 PCB安装,通孔安装
包装方式 散装

EC10E1220505厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

EC10E1220505数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 其他传感器 ALPS ALPINE EC10E1220505 EC10E1220505数据手册

EC10E1220505封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 1.2055
800+ ¥ 1.158
1200+ ¥ 1.0821
1600+ ¥ 1.0821
库存: 3200
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 482.2
直接购买
加入购物车
