EC12E2430404

产品分类: 编解码器
厂牌: ALPS ALPINE
产品描述: Mechanical Encoder Rotary Incremental Flat 0.025N.m Straight Quadrature Digital Square Wave 24PPR Through Hole PC Pin Automotive
供应商型号: CSJ-ST49772545
供应商: 海外现货
标准整包数: 1

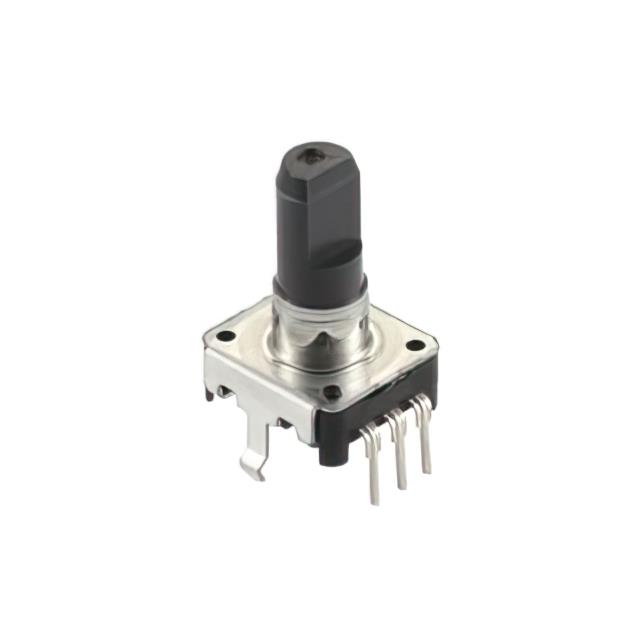

ALPS ALPINE 编解码器 EC12E2430404

EC12E2430404概述

    12型绝缘轴编码器技术手册

    1. 产品简介


    12型绝缘轴编码器是一种用于精确测量位置和速度的电子元器件。它通过非接触式测量,提供高精度的位置反馈信号。主要型号包括EC12E和EC12D,这两种型号广泛应用于工业自动化、机器人、医疗器械和汽车电子等领域。

    2. 技术参数


    | 项目 | 规格 |

    | 额定电流 | Each lead 0.5mA @ 5V DC
    Common lead 1mA @ 5V DC |
    | 工作温度范围 | EC12E: -10℃ to +70℃
    EC12D: -40℃ to +85℃ |
    | 操作寿命 | 无定位:Heavy 15,000 cycles, Standard 30,000 cycles
    带定位:30,000 cycles |
    | 输出类型 | 增量输出(A, B, 2相输出) |
    | 绝缘电阻 | 100MΩ min. @ 250V DC |
    | 耐电压 | 300V AC for 1 min. or 360V AC for 1 sec. |
    | 输出波形 | 振荡:3ms max., 跳动:2ms max. |
    | 输出电压 | V1= V2= 1.5V max. @ R=10kΩ, 2.5V max. @ R=5kΩ |
    | 触点电阻 | 初期 100mΩ max., 寿命后 200mΩ max. |

    3. 产品特点和优势


    - 高精度测量:提供准确的位置和速度反馈信号。
    - 环境适应性强:工作温度范围广,能够在恶劣环境下正常工作。
    - 高可靠性:额定电流和耐电压高,使用寿命长。
    - 非接触式设计:减少磨损,提高系统的可靠性和寿命。
    - 多种型号选择:适合不同的应用场景需求。

    4. 应用案例和使用建议


    - 工业自动化:用于机械设备的位置控制,例如传送带的精确位置调节。
    - 机器人技术:机器人手臂的位置控制和运动轨迹跟踪。
    - 医疗器械:手术机器人和康复设备中的精确定位。
    - 汽车电子:车辆动力系统中的角度传感器。
    使用建议:
    - 在使用过程中,注意保持编码器的工作环境温度在规定范围内。
    - 为了延长使用寿命,避免频繁超负荷操作。
    - 确保编码器的输出信号符合控制器的输入要求。

    5. 兼容性和支持


    - 兼容性:与主流PLC控制器和控制系统兼容。
    - 技术支持:厂家提供详细的安装指南和故障排查手册,帮助用户快速解决问题。
    - 维护:定期检查安装和连接部分,确保良好的接触状态。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 输出信号不稳定 | 检查连接线是否松动,重新固定连接线。 |
    | 耐电压测试失败 | 确保电源供应正确,进行耐电压测试前检查所有接线。 |
    | 温度过高导致故障 | 确保编码器在指定的工作温度范围内使用,增加散热措施。 |
    | 输出信号丢失 | 检查是否有外部电磁干扰,必要时增加屏蔽层。 |

    7. 总结和推荐


    12型绝缘轴编码器凭借其高精度、高可靠性以及广泛的适用性,在众多行业有着广泛的应用前景。经过详细的技术参数和技术优势分析,我们强烈推荐在需要精确位置和速度测量的应用中使用该产品。同时,厂家提供了完善的技术支持和服务,确保用户能够高效、便捷地使用该产品。

EC12E2430404参数

参数
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
输入数量 -
长*宽*高 20mm(长度)
安装方式 通孔安装
包装方式 托盘

EC12E2430404厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

EC12E2430404数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 编解码器 ALPS ALPINE EC12E2430404 EC12E2430404数据手册

EC12E2430404封装设计

查看详情并下载
Symbol
Footprint
3D Model
