RKJXT1F42001

产品分类: 拨动开关
厂牌: ALPS ALPINE
产品描述: Alps Alpine 操纵杆, Center-Push, 4轴, 瞬时开关
供应商型号: 26M-RKJXT1F42001
供应商: 云汉优选
标准整包数: 1

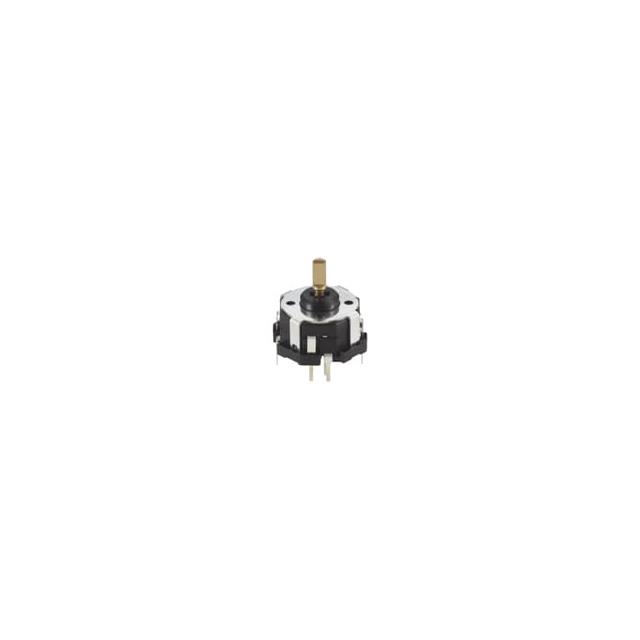

ALPS ALPINE 拨动开关 RKJXT1F42001

RKJXT1F42001概述


    产品简介


    产品名称:RKJXT1F四向棒式开关(带编码器/中心推压功能)
    产品类型:四向棒式开关,集成编码器和中心推压功能。
    主要功能:
    - 四方向操控(上、下、左、右)
    - 中心推压功能
    - 编码器输出
    应用领域:广泛应用于消费电子、工业自动化、汽车电子等领域,尤其是在需要高精度、可靠性的操控界面中表现出色。

    技术参数


    - 电气特性:
    - 电气负载最大额定值:10mA@5VDC
    - 接触电阻:四方向接触电阻≤1Ω;中心推压接触电阻≤1Ω
    - 工作角度:每个方向最大9°;中心推压行程:0.3±0.2mm
    - 工作寿命:四方向总操作50,000次;中心推压50,000次
    - 编码器特性:
    - 操作寿命:15,000次
    - 机械特性:
    - 四方向操作力:40±25mN·m
    - 中心推压操作力:5±2N
    - 编码器定位扭矩:15±8mN·m
    - 环境适应性:
    - 工作温度范围:-40℃至+85℃
    - 冷却试验:-40℃持续500小时
    - 干热试验:85℃持续500小时
    - 湿热试验:60℃、90%-95%RH持续500小时

    产品特点和优势


    - 多用途设计:RKJXT1F集成了四向棒式开关、中心推压和编码器功能于一体,提供了多种操作方式,满足复杂操作需求。
    - 高可靠性:通过了严格的机械寿命测试,确保在长时间使用下仍能保持良好的操作性能。
    - 高精度编码器:内置高分辨率编码器,适用于对精确度要求较高的应用场合。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制面板:用于车辆导航、多媒体控制等。
    - 消费电子产品:如游戏手柄、遥控器等,提供丰富的操作选项。
    - 工业自动化:作为机器人控制器的人机交互界面。
    使用建议:
    - 散热管理:确保安装时PC板表面有足够的散热空间,以避免过热。
    - 预设参数校准:在使用前建议校准编码器参数,确保最佳操作体验。
    - 正确操作力:在进行四向操作和中心推压时,请施加合适的操作力,避免超出规定范围造成损坏。

    兼容性和支持


    兼容性:
    - 该产品可与其他标准PC板无缝对接,具有良好的兼容性。
    - 适用于不同系列的连接线及配件,便于后续维护和升级。
    支持:
    - 厂商提供详细的技术手册和在线技术支持,帮助用户解决使用过程中遇到的问题。
    - 配套的焊接条件参见附录中的说明。

    常见问题与解决方案


    常见问题1:编码器输出信号不稳定
    解决方案:检查焊接点是否松动或焊锡不足,重新焊接即可。
    常见问题2:四向操作时手感不佳
    解决方案:调整操作力度,或者更换符合规定的操作工具。
    常见问题3:工作温度超出范围
    解决方案:在极端环境下工作时,增加散热措施或选择适用的散热材料。

    总结和推荐


    综合评估:
    - RKJXT1F四向棒式开关具备多种操作模式,适用于多个领域,尤其在高精度控制和多功能操控方面表现出色。
    - 该产品通过了严格的测试验证,具备良好的机械稳定性和环境适应性。
    - 厂商提供了详尽的技术支持,确保用户能够顺利使用。
    推荐意见:
    鉴于上述优点,我们强烈推荐RKJXT1F四向棒式开关应用于各种需要高精度和多功能操控的应用场合。

RKJXT1F42001参数

参数
电流额定值 -
电压额定值 -
执行器长度 -
机械寿命 50000Cycles
开关功能 -
指示颜色 -
最大交流触点电压 -
最大直流触点电压 5V
安装方式 通孔安装
应用等级 汽车级
包装方式 托盘

RKJXT1F42001厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

RKJXT1F42001数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 拨动开关 ALPS ALPINE RKJXT1F42001 RKJXT1F42001数据手册

RKJXT1F42001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.8966
10+ ¥ 16.0656
50+ ¥ 14.8485
100+ ¥ 13.6111
500+ ¥ 13.0667
1000+ ¥ 12.25
库存: 1681
起订量: 1 增量: 1320
交货地:
最小起订量为:1
合计: ¥ 16.89
直接购买
加入购物车
