EC21A0920401

产品分类: 其他传感器
厂牌: ALPS ALPINE

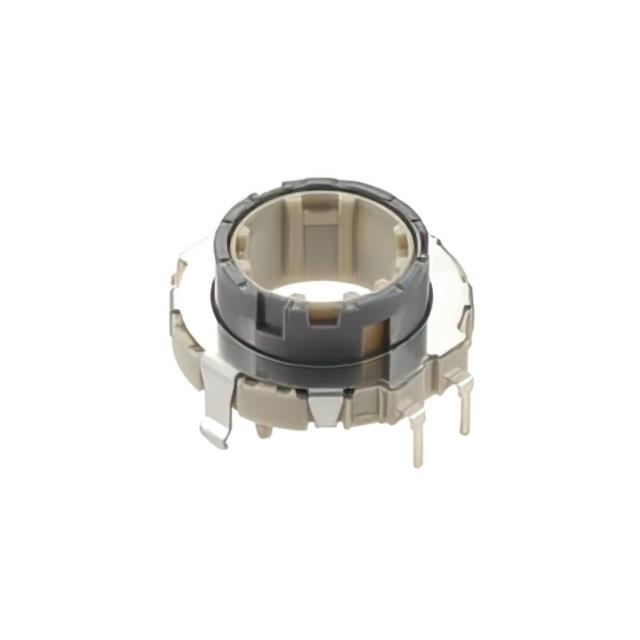

产品描述: Mechanical Encoder Rotary Incremental Hollow 0.016N.m Straight Quadrature Digital Square Wave 9PPR Through Hole PC Pin
供应商型号: CSJ-ST64796481
供应商: 海外现货
标准整包数: 1
ALPS ALPINE 其他传感器 EC21A0920401

EC21A0920401概述


    产品简介


    EC21A/EC21C系列编码器是专为多种应用场合设计的高性能旋转编码器。该系列产品具有多样化的安装方式及紧凑的结构,广泛应用于工业自动化、医疗设备、通信设备、航空航天等多个领域。其主要功能是将机械运动转化为数字信号,用于控制和监测各种机械设备的旋转角度和方向。

    技术参数


    以下是EC21A/EC21C系列编码器的关键技术参数:
    - 尺寸与外形:
    - 外径:21毫米
    - 安装孔尺寸:视安装面而定
    - 输出波形:两相A和B
    - 机械性能:
    - 顶推力:100牛顿
    - 拉力:100牛顿
    - 操作寿命:50,000个循环
    - 电气性能:
    - 额定电流:10毫安,5伏直流电
    - 最大/最小工作电流(电阻负载):10毫安/1毫安
    - 绝缘电阻:最小100兆欧,250伏直流电
    - 耐压强度:300伏交流电持续1分钟或360伏交流电持续2秒
    - 环境条件:
    - 工作温度范围:-40°C至+85°C
    - 焊接条件:
    - 浸焊:预热表面温度最大100°C,加热时间最大2分钟;焊接温度260±5°C,焊接时间5±1秒,最多焊接2次
    - 手工焊接:烙铁温度最大350°C,焊接时间最大3秒,最多焊接1次

    产品特点和优势


    EC21A/EC21C系列编码器的优势体现在以下几个方面:
    - 高可靠性:采用耐用材料制造,保证长期稳定运行。
    - 宽温适应性:能够在极端环境下保持性能稳定,适用范围广。
    - 高精度输出:提供两相A和B信号输出,精确测量角度变化。
    - 坚固耐用:通过严格的测试,确保长时间使用后的性能一致性。

    应用案例和使用建议


    在实际应用中,EC21A/EC21C系列编码器被广泛应用于机器人手臂、工业机器人、医疗设备等领域。这些设备需要精确的角度检测和位置反馈,编码器的双相A和B信号输出非常适合此类应用。为了确保最佳性能,建议在组装过程中注意以下几点:
    - 固定牢靠:确保编码器与机械装置紧密结合,避免振动造成的误差。
    - 正确接地:良好的接地可以减少电磁干扰对信号的影响。

    兼容性和支持


    - 兼容性:该系列编码器适用于大多数标准接口,可以与各种电子控制系统无缝对接。
    - 支持服务:厂家提供详尽的技术文档和支持,包括详细的安装指南和故障排查手册,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:编码器输出信号不稳定。
    - 解决方案:检查连接线是否松动或损坏,确保接地良好,尝试重新焊接连接点。

    - 问题:在高温环境中工作时,编码器出现过热现象。
    - 解决方案:使用散热器辅助降温,确保设备通风良好,必要时可调整工作模式降低功耗。

    总结和推荐


    综上所述,EC21A/EC21C系列编码器以其优良的性能和广泛的适用性,成为市场上备受青睐的产品之一。其卓越的机械性能和电气特性使其适用于众多复杂的应用场景。无论是工业自动化还是高端医疗器械,这款编码器都能胜任。如果您正在寻找一款可靠且易于集成的编码器产品,EC21A/EC21C系列无疑是您的理想选择。

EC21A0920401参数

参数
安装方式 PCB安装,通孔安装
包装方式 托盘

EC21A0920401厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

EC21A0920401数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 其他传感器 ALPS ALPINE EC21A0920401 EC21A0920401数据手册

EC21A0920401封装设计

查看详情并下载
Symbol
Footprint
3D Model
